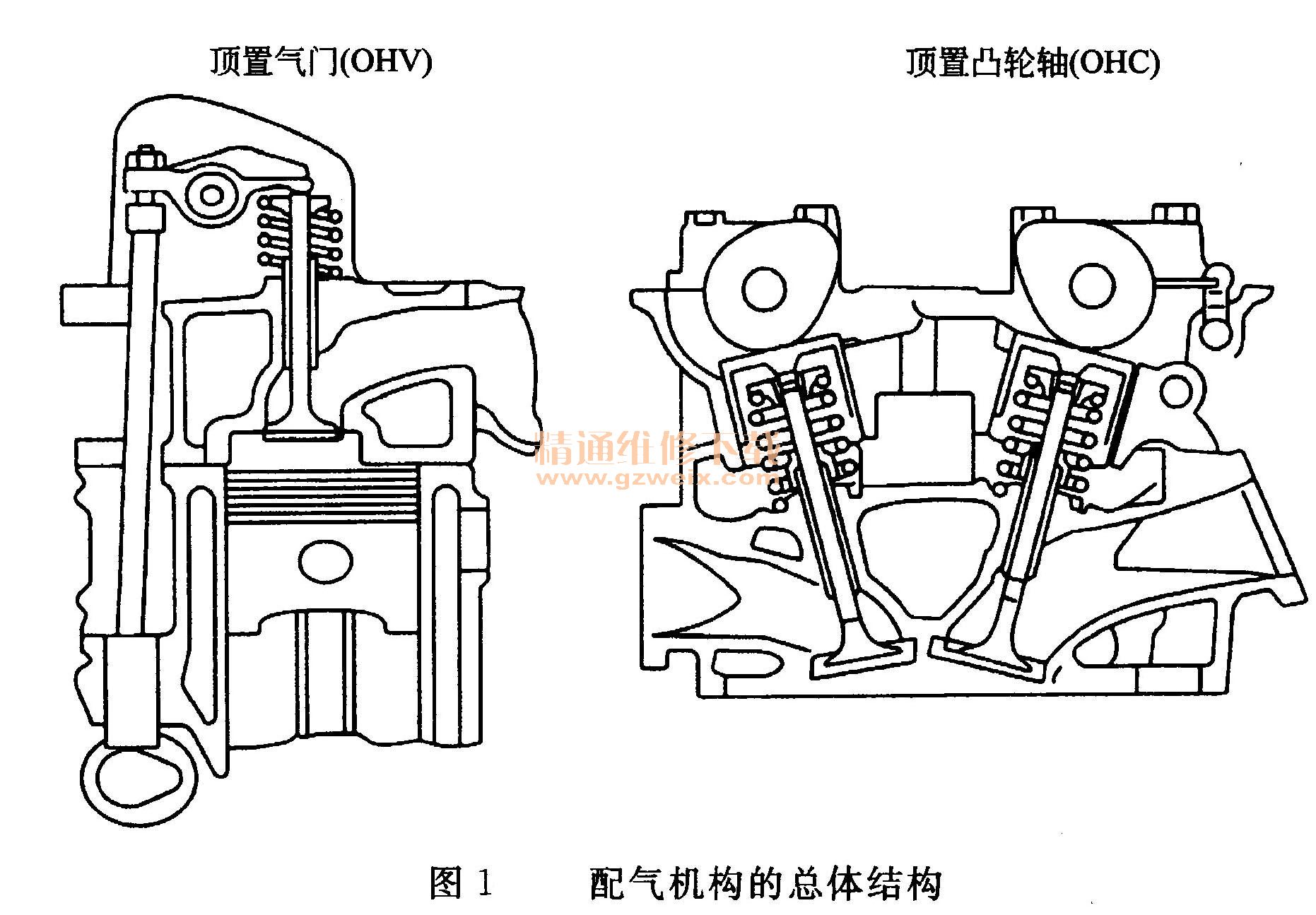

配氣機構是進、排氣管道的控制機構，它按照汽缸的工作順序和工作過程的要求，及時開閉進、排氣門，向汽缸供給可燃混合氣（汽油機）或新鮮空氣（柴油機），并及時導出廢氣。當配氣機構出現故障時，將直接影響發動機的動力性和經濟性，造成排放超標，污染環境，甚至造成發動機不能啟動等嚴重故障。四行（沖）程發動機都采用氣門式配氣機構。配氣機構的總體結構如圖1所示。

    1．氣門間隙過大
    (1)故障現象
    行駛無力，同時伴有“唱.嗒”的響聲，功率明顯下降。
    (2）診斷檢查
    ①發動機怠速時，在氣門室蓋附近可以聽到雜亂的“噠、噠”聲。
    ②拆開空氣濾清器能夠聽到“嘮1哮”的響聲（非金屬敲擊聲），用手捂住空氣濾清器進氣口，響聲明顯減弱，但卻會出現“噠、噠”聲。
    ③路試，車輛行駛無力。
    ④斷缸檢查，無上缸跡象。
    (3）診斷與排除
調整氣門間隙。但有些發動機，根據行駛條件，適當增大氣門間隙，動力性和經濟性會更好，也就是說允許有輕微的氣門腳響。

    2．氣門間隙過小
    (1)故障現象
    ①發動機怠速運行平穩，也無雜聲。
    ②啟動性能變差。
    ③汽車行駛無力。
    ④溫度高時會出現不規則的進氣回火、排氣放炮。
    ⑤甚至?xí)�出現活塞撞擊氣門的響聲。
    (2)故障原因
    間隙過小，會造成汽缸密封不好，使功率下降，可根據故障現象進行判斷，必要時可在發動機溫度高時測量汽缸壓力，這時的汽缸壓力明顯低于正常值。
    (3）診斷與排除
    調整氣門間隙，一般發動機都不允許氣門間隙過小。

    3．排氣門燒蝕
    (1)故障現象
    ①汽車行駛無力。
    ②發動機抖動嚴重。
    ③排氣管有“突、突”的排氣聲。
    ④消聲器處冒白色或灰色的煙霧。
    (2）診斷與排除
    根據以上現象，對發動機進行逐缸斷缸試驗，當某缸斷缸后，轉速無變化或變化不大，排氣管“突、突”的響聲同時消失，即為該缸故障。為進一步確珍排氣門是否燒蝕，可對該缸再進行壓力測試，方法同“42．汽缸壓力過低”故障。
    (3)氣門燒蝕的原因有
    ①氣門間隙太小，氣門受熱膨脹后關閉不嚴。
    ②氣門桿與氣門導管的間隙過大而搖晃。
    ③氣門桿彎曲或氣門頭變形后而傾斜。
    ④氣門桿積炭過多，使氣門在氣門導管內運動受阻滯。氣門桿與氣門導管的間隙過小，氣門運動不靈活。
    ⑤發動機負荷重、溫度高，氣門又傳熱不良。
    ⑥氣門座附近的冷卻水套內因水垢等原因使冷卻效果不良。
    ⑦氣門材料和制造質量欠佳。
      (4）診斷與排除
    根據上述氣門燒蝕的原因，查明故障原因并排除后，更換氣門。
