4 判斷晶體二極管的好壞
    晶體二極管（簡稱二極管）是利用半導體材料硅或鍺制成的一種電子元器件，其在電腦中有著十分廣泛的應用。
    4.1掌握晶體二極管的基本知識
    晶體二極管由P型半導體和N型半導體構成，P型半導體和N型半導體相交形成PN結。
    晶體二極管的結構特點使其在正向電壓的作用下導通電阻極小，而在反向電壓的作用下導通電阻極大或無窮大，這也是晶體二極管最重要的特性—單向?qū)щ娦浴?br/>     制作晶體二極管的材料硅和鍺在物理參數上有所不同，比較明顯的區別是硅管的導通壓降通常為0.7V左右，鍺管的導通壓降通常為0.3V左右。
    晶體二極管按照構成材料主要分為鍺管和硅管兩大類。兩者之間的區別是，鍺管的正向壓降比硅管小，鍺管的反向漏電流比硅管大。
    晶體二極管按照用途主要分為檢波二極管、整流二極管、開關二極管、穩壓二極管以及光電二極管、發光二極管等。

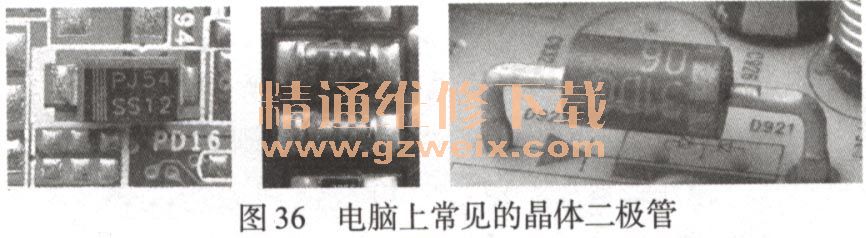

    晶體二極管通常使用英文大寫字母“D”表示，其常用圖形符號如圖35所示。電腦上常見的晶體二極管如圖36所示。

   4.2晶體二極管在電路中的應用

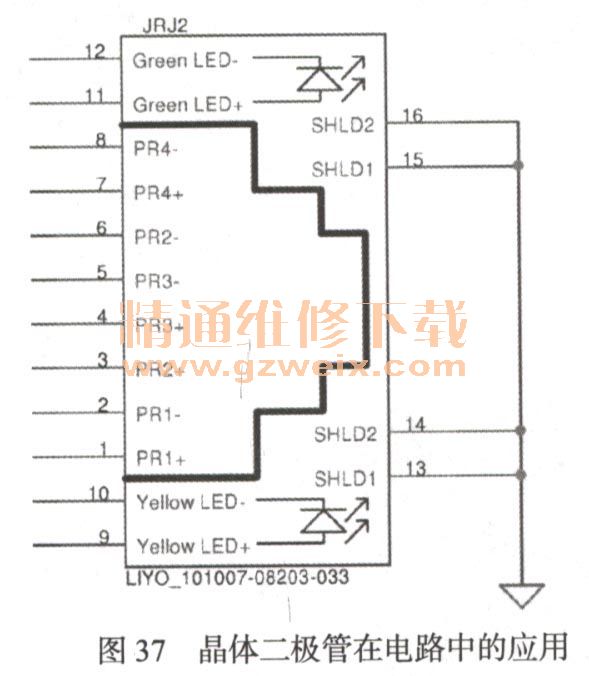

    晶體二極管根據不同種類，在電路中主要起穩壓、降壓作用以及作為指示燈之用等，如圖37所示，應用于網絡接口中的發光二極管主要起指示作用。

    4.3晶體二極管好壞判斷方法與檢測實例
    1．晶體二極管好壞判斷方法
    根據晶體二極管的單向?qū)щ娦裕�用戶很容易�?duì)晶體二極管的好壞作出判斷。
    通常，在檢測晶體二極管時，首先要辨別出被測晶體二極管的正極。一般可以根據晶體二極管外殼上的符號標記來辨別，例如一些晶體二極管的負極會使用色環表示出來，還有一些晶體二極管使用字母P標注正極。如果不能通過外觀判斷出被測晶體二極管的正、負極，直接測量也是可以的。
使用數字萬用表檢測晶體二極管的具體方法如下：
    1．將數字萬用表的量程選擇開關扭轉至二極管檔，將數字萬用表的紅色表筆接被測晶體二極管的正極，黑色表筆接被測晶體二極管的負極。
    2．如果被測晶體二極管正向?qū)�通，�?shù)字萬用表顯示的是被測晶體二極管的正向?qū)�通壓降，其單位�?MV。
    3．性能良好的硅管正向?qū)�通壓降�?yīng)在400～800mV之間，性能良好的鍺管正向?qū)�通壓降�?yīng)在200～300mV之間。圖38所示為晶體二極管的檢測實物圖。

    2．晶體二極管好壞檢測實例

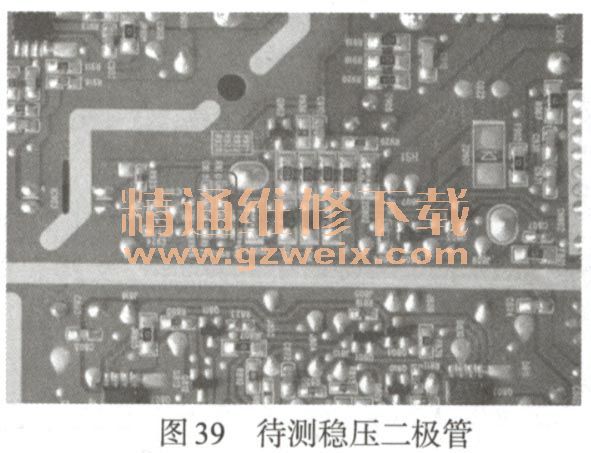

    1．首先將待測穩壓二極管的電源斷開，然后對待測穩壓二極管進行觀察，看待測穩壓二極管是否損壞，有無燒焦、虛焊等情況。如果有，表明穩壓二極管已經損壞。本次待測的穩壓二極管如圖39所示，其外形完好，沒有明顯的物理?yè)p壞。

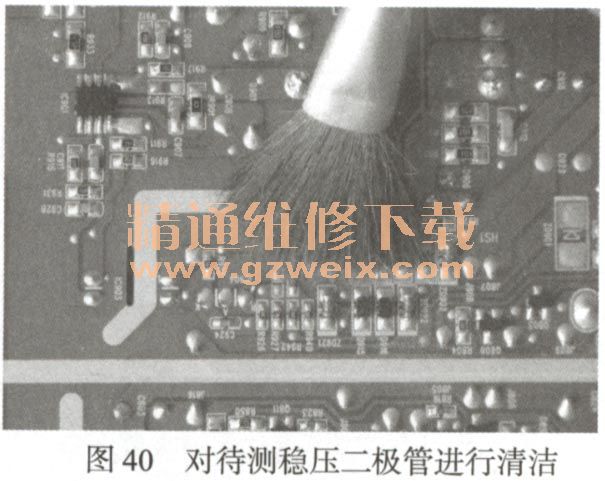

    2．為使測量的結果更加準確，用一個小毛刷清潔穩壓二極管的兩端，去除兩端引腳下的污物，如圖40所示，以避免因油污的隔離作用使表筆與引腳間的接觸不實從而影響測量結果。

    3．清潔完畢之后選擇數字萬用表的“二極管”檔，如圖41所示。

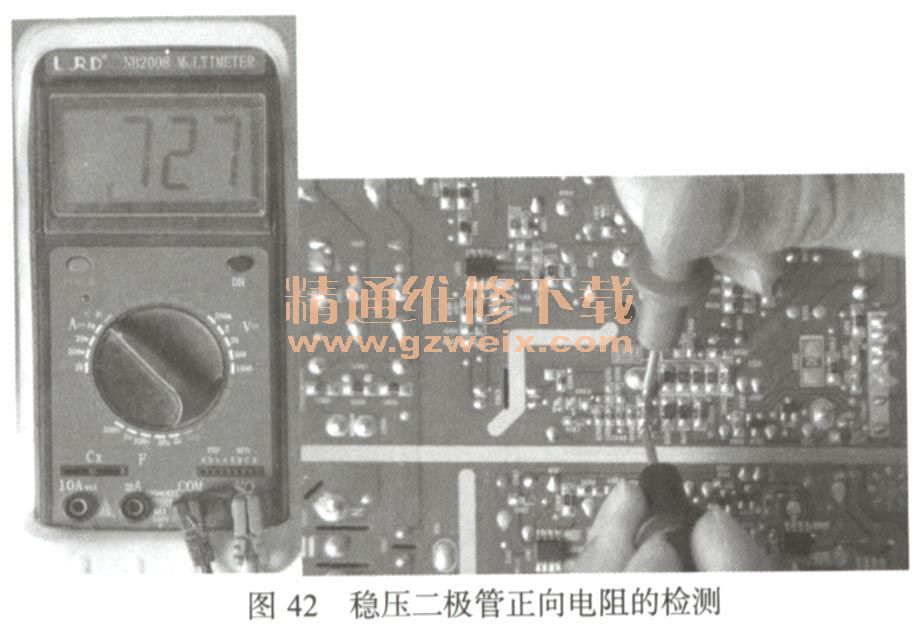

    4將數字萬用表的兩支表筆分別接待測穩壓二極管的兩極，測出一個固定阻值，如圖42所示。

    5.交換兩支表筆再測一次，如圖43所示，發現讀數為無窮大。

    在兩次檢測中，出現固定電阻的那一組的接法為正向接法（紅色表筆所接的是萬用表的正極），經檢測待測穩壓二極管的正向電阻為一個固定電阻值，反向電阻為無窮大。因此，該穩壓二極管的功能基本正常。
    如果待測穩壓二極管的正向阻值和反向阻值均為無窮大，則二極管很可能有斷路故障；如果測得穩壓二極管的正向阻值和反向阻值都接近于0，則二極管已被擊穿短路；如果測得穩壓二極管的正向阻值和反向阻值相差不大，則說明二極管已經失去了單向?qū)щ娦曰騿蜗驅щ娦圆涣肌?font color="#ff0000">
