（2）穩壓過程
    當12V或24V輸出電壓升高時，升高的電壓經電阻取樣后使得IC14的輸入端R極電壓升高，則IC14的K極電壓降低，通過IC13內部發光二極管的電流加大，則IC13的③、④腳間光敏三極管導通程度加深，IC12的③腳電壓降低，開關管在一個周期內的導通時間變短，T2各繞組的感應電壓降低，12V、24V電壓下降，以達到穩壓的目的。當12V或24V降低時，其穩壓過程與上述相反。
    （3）過壓保護

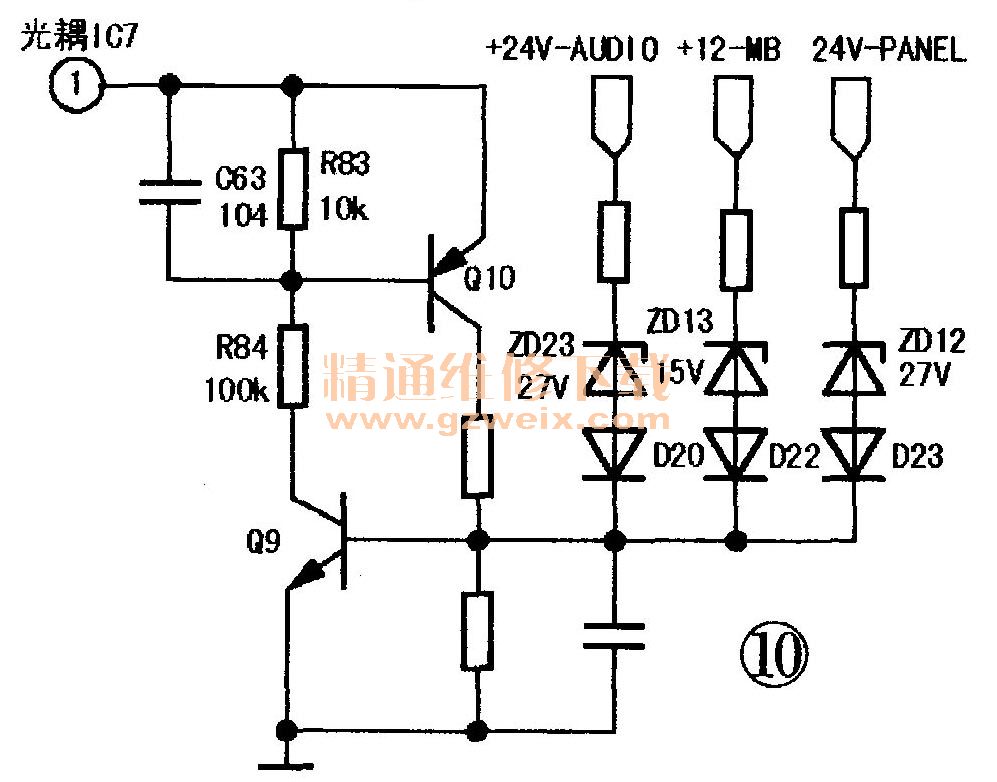

    該DC-DC變換電路的過壓保護電路如圖10所示，當輸出的12V或24V偏高得太多時，此時偏高的電壓會齊納擊穿ZD23、ZD13或ZD12，給Q9基極送去一個高電平信號，Q9飽和導通，Q10也隨之飽和導通，光電藕合器IC7的①腳供電被強制拉低，IC7無法工作，參見圖6。此時，Q5因基極得不到偏置電壓而截止，PFC集成電路失電而停止工作，從而實現過壓保護。

    （4）芯片內過壓、過流、過熱保護
    當IC12的⑦腳供電電壓超過閾值電壓時，過壓保護電路起控，強制振蕩器停止振蕩，內部功率開關管因無法得到驅動信號而被關斷，從而實現過壓保護。
    當由于某些原因使得功率輸出回路的電流過大時，過大的電流經取樣后反饋到IC6的④腳，過流保護電路起控，強制振蕩器停止振蕩，內部功率開關管因無驅動信號而關斷，從而實現過流保護。
    當功率開關管的溫度過熱時，過熱保護電路起控，強制振蕩器停止振蕩，從而實現過熱保護。
    （5）FSFR2100簡介

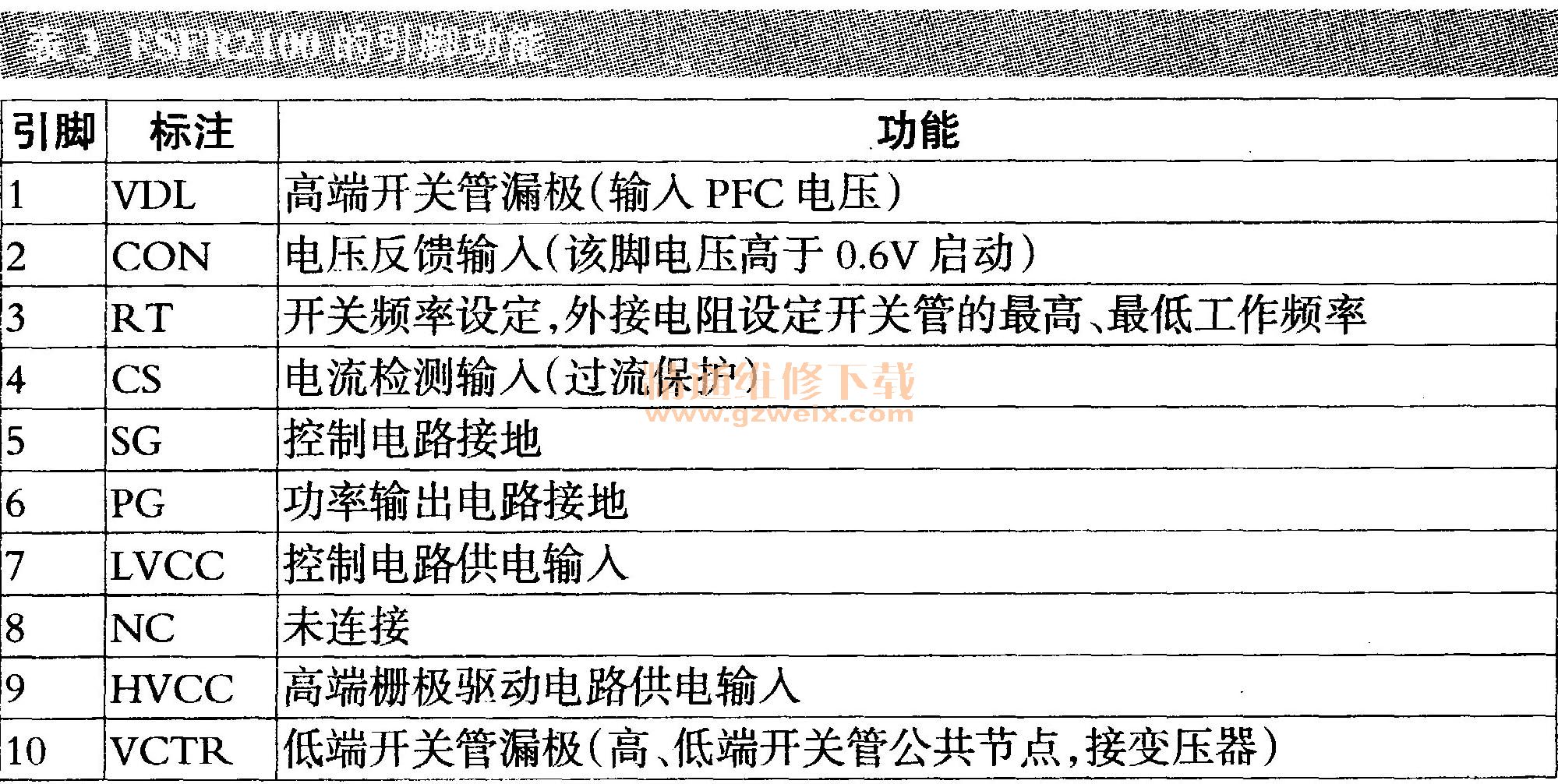

    FSFR2100是一款高度集成的電源開關厚膜塊，專為高效率半橋諧振轉換器設計，內部集成了欠壓鎖定檢測、振蕩器、比較器、分頻器、延時器、或非門、電平移相器、柵／門極驅動器、功率輸出開關管、計數器、RS觸發器、過壓保護、過流保護、過熱保護、輸人電壓欠壓保護等電路，如圖11所示，其引腳功能見表3。

    二、常見故障檢修
    故障現象1; ＋5V電壓無輸出：
    分析檢修：首先檢查電源電路是否有過流現象，然后檢查穩壓反饋回路、過流與過壓保護等電路，具體檢修流程如圖12所示。

    故障現象2:5V電壓偏高。

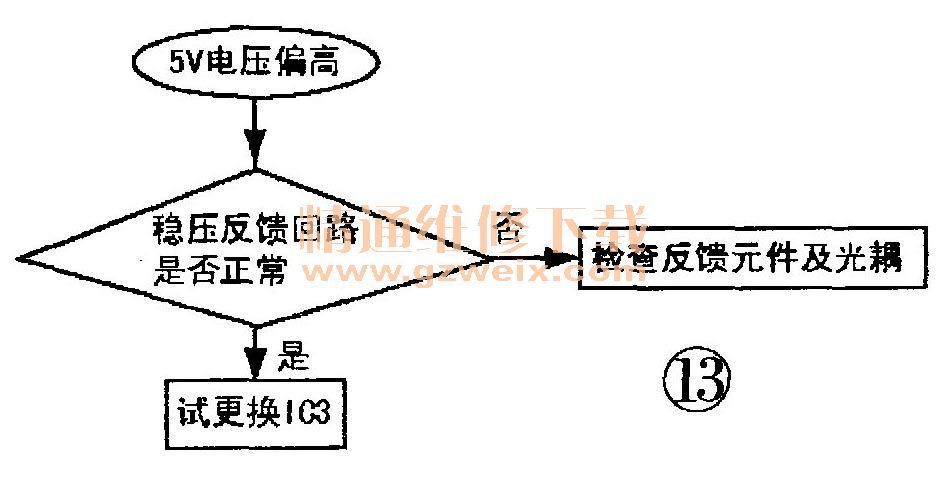

    分析檢修：首先檢查穩壓反饋電路是否正常。實修時，可斷開IC6，在IC6的③、④腳焊盤上并聯一只10kΩ電阻來判斷。如果反饋電路正常，則更換IC3。該故障的具體檢修流程如圖13所示。

    故障現象3;5V電壓偏低。
    分析檢修：先檢查初、次級回路是否存在負載過重現象，然后檢測整流二極管D18，若壞則換之，接下來檢查穩壓反饋回路，如無異常，最后考慮更換IC3。該故障的具體檢修流程如圖14所示。

    故障現象4 ; PFC電路不工作。

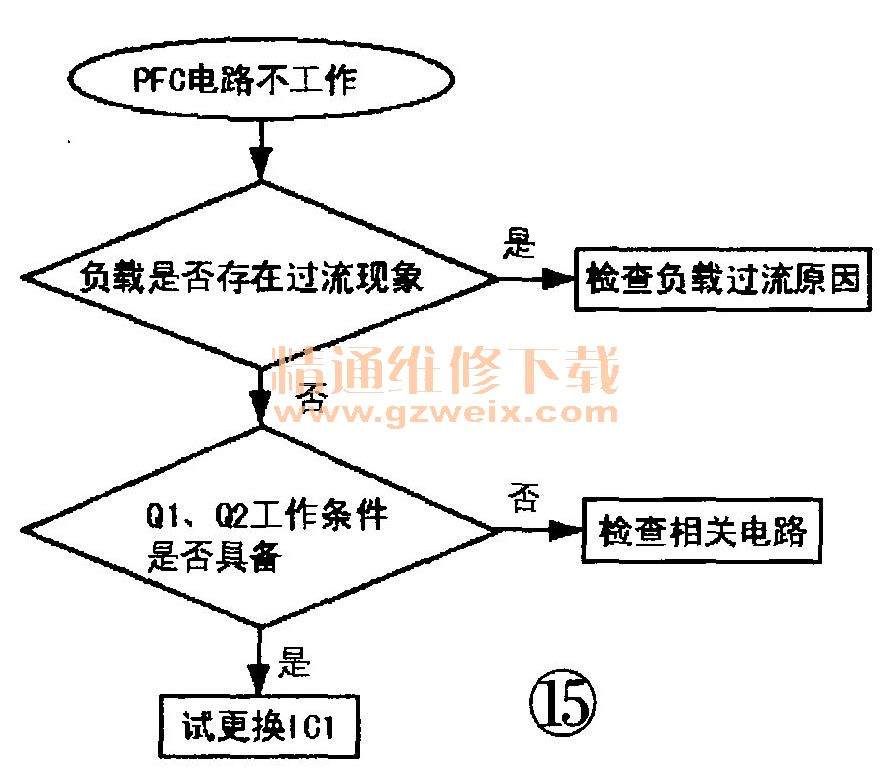

    分析檢修：PFC電路不工作的直觀表現是無＋12V和24V電壓輸出，且PFC輸出電壓等于輸人電壓（約為＋300V ）。對于該故障，首先檢查PFC電路與DC-DC電路是否有過流現象，然后檢查IC1的工作條件是否具備，接下來檢查PFC升壓回路，IC1的12、13腳與開關管Q1、Q2柵極之間的信號傳輸回路，以及電流、電壓反饋回路是否正常，如無異常，最后考慮代換IC1。該故障的具體檢修流程如圖15所示。
