液晶彩電主板電路需各種直流電壓，如33V、12V、5V、3.3V、1.8V、1.2V等。這些電壓，有的由開關電源直接提供，有的則由DC-DC電路產生。即使同一數值的電壓，因用途不同也不能公用，例如5V電壓，由兩個DC-DC電路分別產生5V-IF和5VAIN電壓。檢修主板時，必須弄清各種直流電壓的來龍去脈，下面以TCLL32F19為例進行分析。DC-DC電路分析

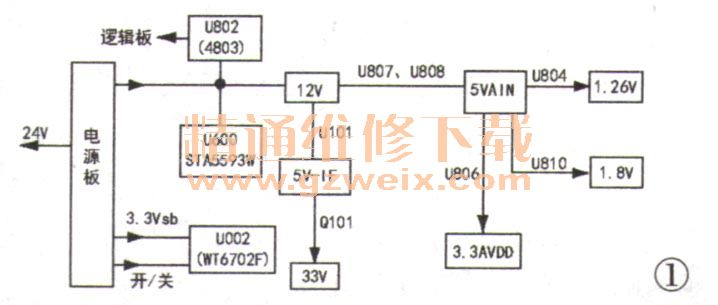

    該機主板上電壓系統如圖1所示，電源板輸出3.3Vsb和12V兩組電壓到主板。3.3Vsb給U002（小CPU）供電，12V則分三路：第一路給數字伴音功放集成塊U600（STA5593W）供電，第二路去上屏電壓控制管U802（雙P溝道貼片場效應管4803），給邏輯板供電。第三路去DC-DC電路，下面重點分析DC-DC電路。

   （1）12V轉5V-IF
    12V經二極管D104加到U101（L1117-5C）的③腳，如圖2所示，經U101穩壓后從②腳輸出，5V-IF電壓給TV部分供電，如高頻頭用的5V，中放電路用的5V。

    5V-IF電壓還用來形成33V調諧電壓。
   （2）5V-IF較33V
    5V-IF電壓經過以Q101為核心的振蕩電路后，產生頻率約435kHz的脈沖電壓，再通過二倍壓整流、濾波、穩壓產生33V直流電壓，供高頻頭使用，如圖3所示。

   （3）12V轉5VAIN
    該電路主要由驅動芯片U807（RT8110）和U808（PHKD13N03LT）等組成，如圖4所示。
