樂華（ROWA）彩電7366M6機芯采用三合一主板，即將開關電源電路、主板電路、背光驅動電路合做在一塊板上，電路簡潔。目前，采用該機芯的機型有樂華32S600、32S610、42S600、48S600等。另外，TCL、康佳、創維等部分LED液晶彩電也采用了此機芯主板。
一、機芯特點
    本機芯采用高集成塊芯片AML7366M6，可輸入：RF、VGA、YPbPr、 Internet、 COAX各1路信號，AV、HDMI、USB2.0各兩路信號；輸出1路AV信號、1路耳機信號。USB多媒體信號支持音樂和文本同時播放，并能直接播放支持多種視頻文件。支持DTMB（地面數字電視廣播多媒體）信號，且能運行安卓智能系統。
    在開關電源方面，采用綠色環保超節能電源，支持AC90V-260V50/60Hz寬電源輸人，并具有電源過壓、過流自動保護功能；待機功耗小于0.5W，符合國家一級能效標準。在背光方面，采用高效LED背光源，直下式安裝，背光均勻。
    該機芯彩電板件結構如圖1所示，整機供電框圖如圖2所示，關鍵測試點如下：


    (1）供電電壓測試點：12V、5V、33V(3V3)、25V、1.5V、1.1V。若檢修不開秒做障，首先儒淑叮試這些供電。
    (2）背光控制端PWM-REF、PWM-DIM。如果背光不亮，需測量這兩腳的對地電壓。
    (3)晶振(XTALIN）引腳與總線端（(SCL、SDA)電壓。
    (4 )LVDS供電（上屏電壓），測試點為CN12的①腳。若檢修背光亮無圖像故障，首先需測量此電壓是否正常。
二、開關電源電路分析
    1.市電輸入電路

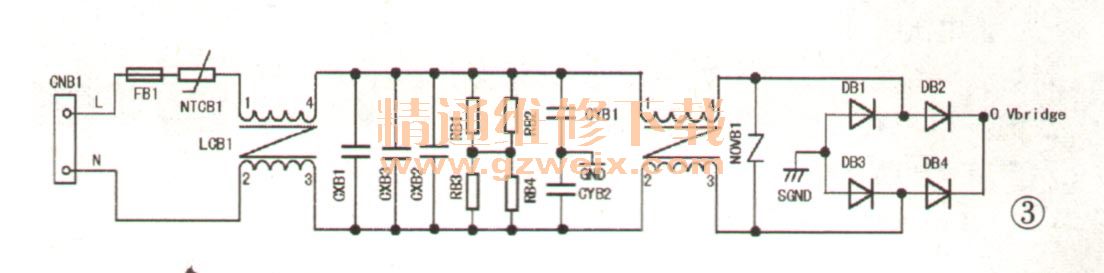

    AC220V交流電通過保險絲FB1加到由LCB2、 CXB1、 LCB1組成的電源濾波器上，如圖3所示，以濾除掉市電中的高頻成分，防止外來高頻干擾波進入開關電源電路，并抑制本機開關電源產生的高頻波竄人市電網。隨后交流電經過DB1～DB4整流、EB1濾波后，在EB1兩端產生300V左右的直流電壓。

    RB1～RB4為避雷器。當遭雷擊時，該器件擊穿短路，保險絲將熔斷，保護后面的器件不過壓損壞。NTCB1是熱敏電阻，其特性是冷態電阻小、熱態電阻大，當由某種原因?qū)е螺斎穗娏髟龃髸r(shí)，熱敏電阻發熱，阻值變大，從而阻止大電流進人開關電源電路中。電容CYB1、CYB2跨接在開關電源初、次級地（即冷、熱地）上，抑制電源電磁干擾；CXB1～CXB3跨接在L、N線上，抑制電源共模干擾。
    2．啟動電路
    整流后的300V電壓經高頻變壓器TB101初級的④一⑥繞組加至開關管QB101（場效應管）的D極，如圖4所示。同時，300V電壓還經過RB101、RB102、CB102給LJB101的⑤腳供電，從而啟動UB101。

    UB101工作后，⑥腳輸出脈寬調制信號，加到QB101的G極，使QB101導通。TB101的①一②反饋繞組輸出的電壓經RB110、RB111降壓、DB104整流、EB 106濾波、ZB101穩壓后，給LJB101的⑤腳提供一個穩定的供電電壓，即電路正常工作后，UB101工作電壓不再是由啟動電路提供，而是由TB101的①一②繞組提供。
    當UB101獲得正常工作電壓后，UB101的⑥腳輸出100Hz～500kHz的PWM信號。PWM信號經RB106驅動QB101。當UB101輸出的脈沖為上升沿時，QB101處于導通狀態，。高頻變壓器TB101初級儲存能量；當UB101輸出的脈沖為下降沿時，QB101處于截止?fàn)顟B(tài)，此時高頻變壓器釋放能量，在TB101的次級繞組中產生感應電壓。
    3. 12V、 24V輸出電路

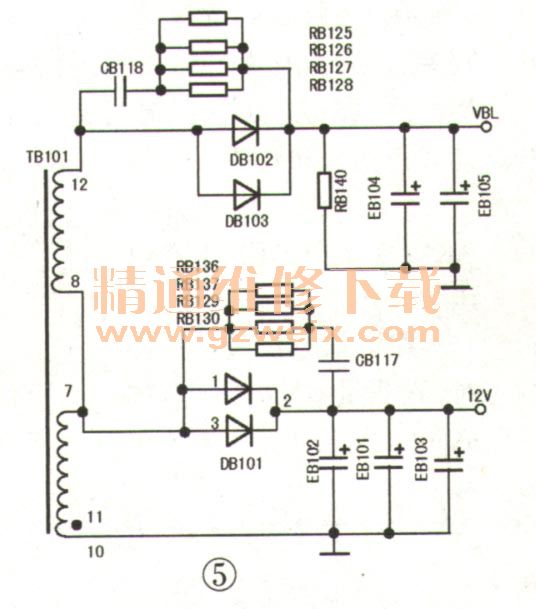

    開關電源次級輸出電路如圖5所示，TB101的次級8-12繞組產生的感應電壓，經DB102、DB103整流和EB104、EB105濾波后，輸出直流電壓VBL(24V) ; TB101的次級7-11繞組產生的感應電壓，經整流管DB101整流和EB 101濾波后，輸出12V直流電壓。

    4.穩壓控制電路
    穩壓控制電路由取樣電阻RB135、RB134、RB131、   RB132、  UB102與光耦PCB101A等元件組成，如圖6所示。采樣電壓加至L TB102的R端，光耦PCB101A的①的電壓由RB131、RB132分壓取得，PCB101A的②腳與UB102的K端相連。

    如果輸出的12V電壓升高時，LTB102的R端的電位升高，則LJB102的K端電壓下降，流過PCB101A①、②腳內部的發光二極管的電流增大，即發光二極管亮度增強，PCB101A③、④腳內部的光敏三極管導通程度加深，即c-e極間的內阻變小，則PCB101A的④腳電位變低，UB101的②電位隨著變低，UB101的⑥腳輸出的PWM占空比變低，則輸出電壓降低，從而達到穩壓控制的目的。當輸出的12V電壓降低時，其穩壓控制過程與上述相反。
    5．過壓、過流保護電路
    過壓保護：若輸人的交流電壓升高，或穩壓控制電路失控造成輸出電壓升高，則TB1的輔助繞組①一②上的電壓升高，UB101的⑤腳電壓也隨之升高，參見圖4，當超過LJB101內部闌值電壓時，芯片內部振蕩電路停振，場效管、QB101一截止，無電壓輸出，從而達到過壓保護的目的。
    過流保護：當過載或出現短路時，流過鄰101的電流變大，RB148兩端的壓降升高，即LJB101的④腳電壓升高。當UB101的④腳電壓升高到，定值時，UB101內部振蕩電路停振，無脈沖輸出，QB 101截止，無電壓輸出，從而起到過流保護作用。
三、LED背光驅動電路分析

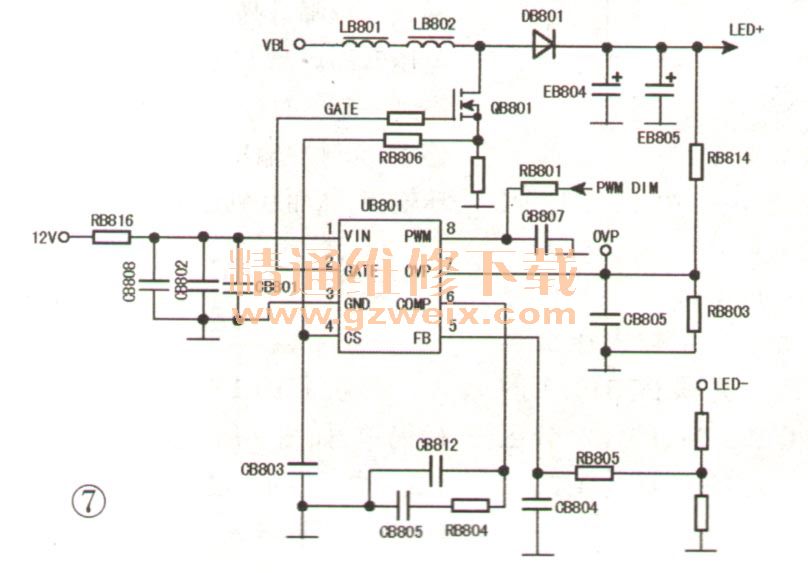

該機芯的LED背光驅動電路較簡單，如圖7所示。二次開機后，12V電壓通過RB816、 CB801、CB802、CB808給UB801的①腳供電。同時，主板電路輸出的高頻(25kHz )PWM信號加給UB801的⑧腳（輸人PWM信號或者ADJ控制信號由主板程序控制）。 UB801通過內部電路讀取其占空比，并將PWM信號中的高電平轉換為參考電壓（Reference，約400mV )，再通過一定時間常數的RC濾波后（時間常數大于10倍PWM信號周期，具體值可由UB802的⑥腳調節），作為內部EA電路的參考電壓。不同占空比下的基準設定值可根據0.4V×D（占空比）得出，原來固定的基準電壓變成了可受控的基準電壓，這樣就可實現用軟件調節背光電流的目的。

    背光驅動電路啟動工作，UB801的②腳輸出20MHz～100MHz的PWM信號送給QB801，使其進人開關狀態。當QB801導通時，電感LB801、LB802儲能；當QB801截止時，LB801、LB802中產生的感應電動勢與輸人電壓VBL疊加后，通過DB801給電容EB804、EB805充電，最后輸出LED +(高于輸入電壓VBL)作為L(zhǎng)ED燈條的供電電壓。
    RB803、RB814、CB805組成過壓取樣電路。UB801的⑦腳為過壓保護端，門限電壓為2.0V，當OVP值達到2.0V時，無驅動脈沖輸出。UB801的④腳為過流保護端，以防止升壓電感失效或QB801導通時間失控后流過QB801的電流過大。UB801的⑤腳為L(zhǎng)ED電流控制端，可通過調節外接分壓電阻的阻值來調節LED電流。
四、主板電路簡析
    該機芯主板開機啟動順序如下：電源電路工作→時鐘電路振蕩→FLASH存儲器工作→DDR存儲器工作→顯示開機畫面（LOGO)，下面分別介紹各單元電路的工作原理。
    1．時鐘電路

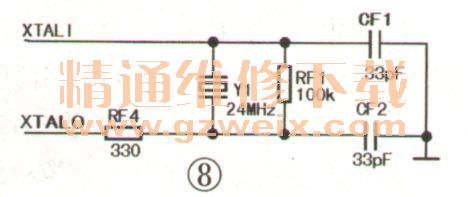

    時鐘電路的作用是產生原始時鐘頻率24MHz，該電路由晶振Y1、諧振電容CF1、 CF2，反饋電阻RF1，匹配電阻RF4組成，如圖8所示。在晶振正常工作時，其兩端的電壓約為芯片供電電壓的1/2，即1.6V左右（芯片VCC電壓為3.3V)。

    2．遙控與健控輸入電路

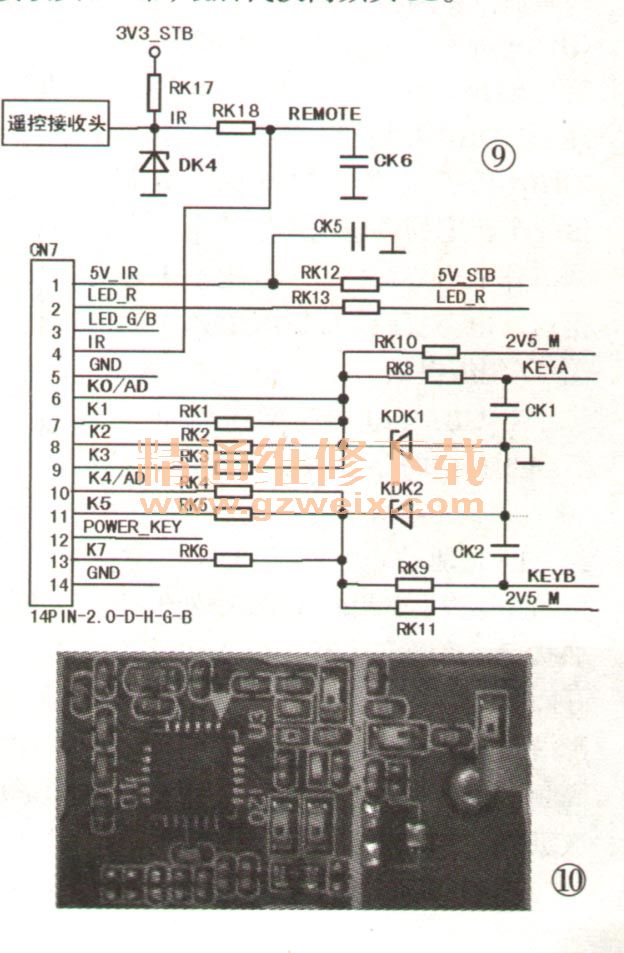

    該機遙控與鍵控輸人電路如圖9所示，插座CN7的①腳為遙控接收頭的5V供電端，④腳為遙控信號接收端。在正常狀態下，遙控接收頭把遙控信號轉化為電壓信號，經RK18送給主芯片。RK17是上拉電阻，上拉電壓為3.3V 。

    在檢修遙控失靈故障時，先測量CN7的①腳的5V電壓是否正常，若不正常，則檢查電阻RK12 (22Ω）及5V后級電路；若電壓正常，則檢查遙控信號上拉電阻及信號傳輸電路。
    該機的7個按鍵由芯片的2個IO口控制，由于電阻RK1～RK5的阻值不一樣，即同一IO口與按鍵板之間的電阻值不一樣。當按下不同按鍵時，IO口對地電壓也不一樣，主芯片通過檢測這一電壓來執行相應的功能。圖中2V5 -M為2.5V上拉電壓。
    3.TV信號愉入電路
    該機芯主板采用硅高頻頭，其內部電路如圖10所示。對于不搜臺、不存臺故障，主要檢查高頻頭供電電壓3.3V是否正常，前段濾波網絡有無虛焊現象，總線電壓是否正常，AGC電壓是否正常（在搜臺過程中，AGC電壓在0V～3.3V之間波動，有信號時AGC電壓低，無信號時AGC電壓高），內部諧振電感有無虛焊、損壞。如果上述檢查均正常，則故障原因?yàn)楦哳l頭IC不良。對于接收射頻信號時，圖像效果差、噪聲點大故障，主要檢查前段濾波網絡及中頻信號輸出濾波網是否正常，最后代換高頻頭IC。
    4.HDMI輸入電路
    該機芯的HDMI輸人電路如圖11所示。對于輸人HDMI信號無反應故障，則先測量18、19腳的5V電壓是否正常，再測量差分信號端電壓是否為3.3V，如果這些電壓正常，則表明HDMI輸人端或主芯片不良。如果差分信號端電壓電壓異常，則表明一主芯片不良。如果不識別HDMI設備，則原因是輸人端子或HDMI信號切換芯片異常，也有可能是主芯片不良。如果輸人HDMI信號，但顯示二會兒后畫面就消失，其故障原因通常是缺少DHCPKEY數據，燒錄到存儲器中即可。

    5.VGA愉入電路

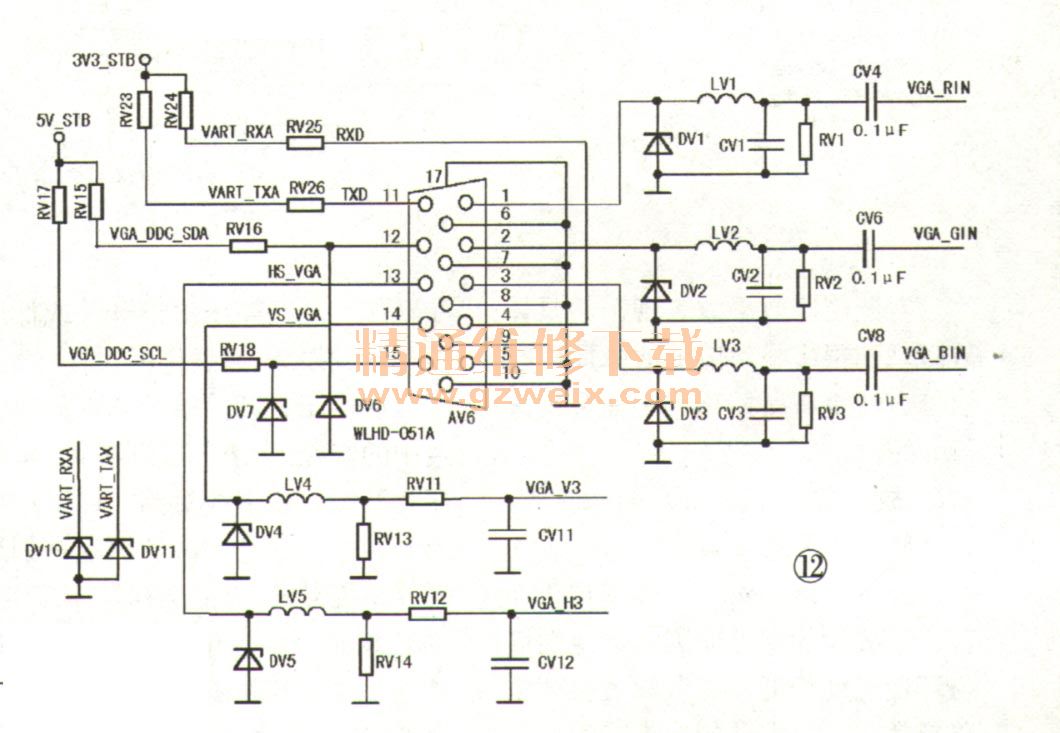

    該機芯的VGA輸人電路如圖12所示。VGA插口的公心腳分別是R、G、B信號輸人端，對地匹配電阻均為75Ω；⑬、⑭腳分別為行、場信號輸人端，⑫、⑮腳為總線通訊端，④、⑪腳為RS232通訊端。
    若輸人VGA信號畫面偏色，則先檢查設置是否正確，再進人工廠模式查看白平衡數據是否正常，最后檢查R、G、B三基色輸入通道及其對地電阻是否正常。若輸人VGA信號無反應或圖像行、場不同步、扭曲，則檢查VS、HS信號通路，一可用萬用表測量對地電阻來判斷，也可用示波器測量信號波形來判斷。

    6. AV/YPbPr信號輸入電路
   AV/YPbPr信號屬子模擬視頻信號，是高頻信號（如CVBS信號頻率高達6MHz)，若傳輸線路阻抗不匹配，則會產生信號反射，影響信號質量。在外部信號源輸出這類模擬信號中，可能含有不確定的直流電壓，若直接與電視機相連，會影響后級電路甚至燒壞電路，所以在信號傳輸通路中加人耦合電容來隔離，如圖13所示。另外，為了能讓信號能在各種音視頻設備中更好進行匹配傳輸，視頻信號的線路阻抗統一為75Ω。
    若輸人AV/YPbPr信號圖像偏色，則先檢查視頻輸人端對地阻抗是否為75Ω，如正常，則檢查后級電路。若輸人AV/YPbPr信號無反應，則檢查后級電路中電容、電阻有無虛焊或損壞現象，如正常，則檢查主芯片電路。

    7. USB輸入電路

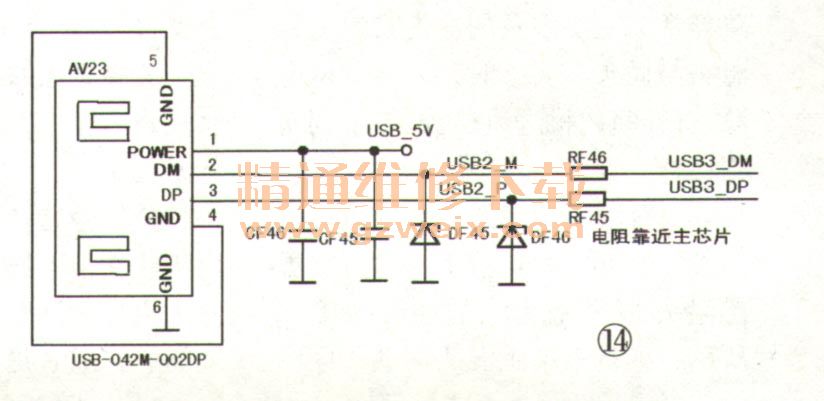

    該機芯的USB輸人電路如圖14所示，輸人端口的引腳功能分別是5V、DM（數據一）、DP（數據＋）、地。正常工作時，5V給USB供電，USB設備輸出差分信號DM、DP送給主芯片進行處理。
該電路的常見故障是不讀USB設備，這時先檢查USB接口是否正常，再檢查5V電壓是否正常，最后檢查DM、DP引腳對地阻抗是否一致。
