6．控制電路

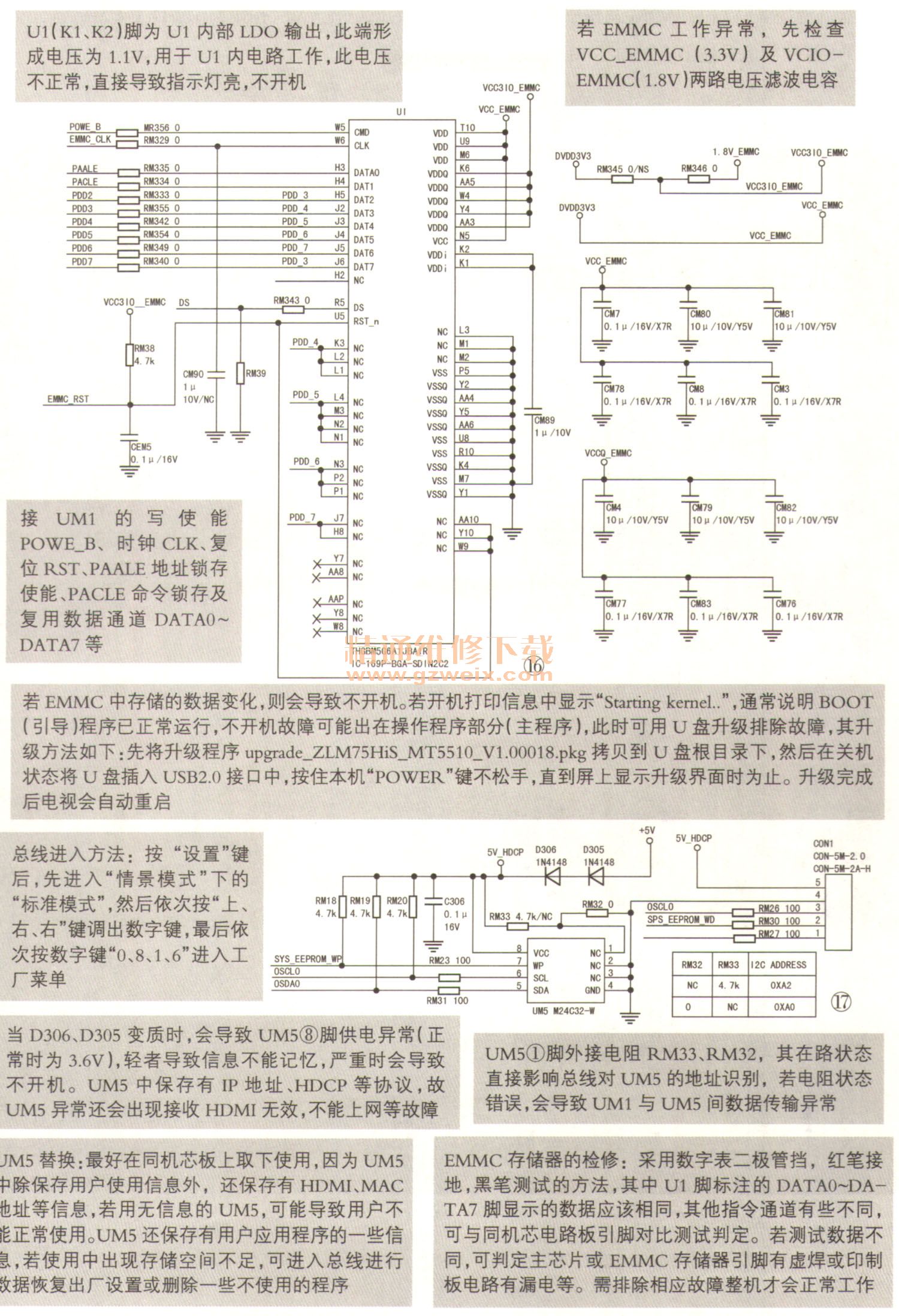

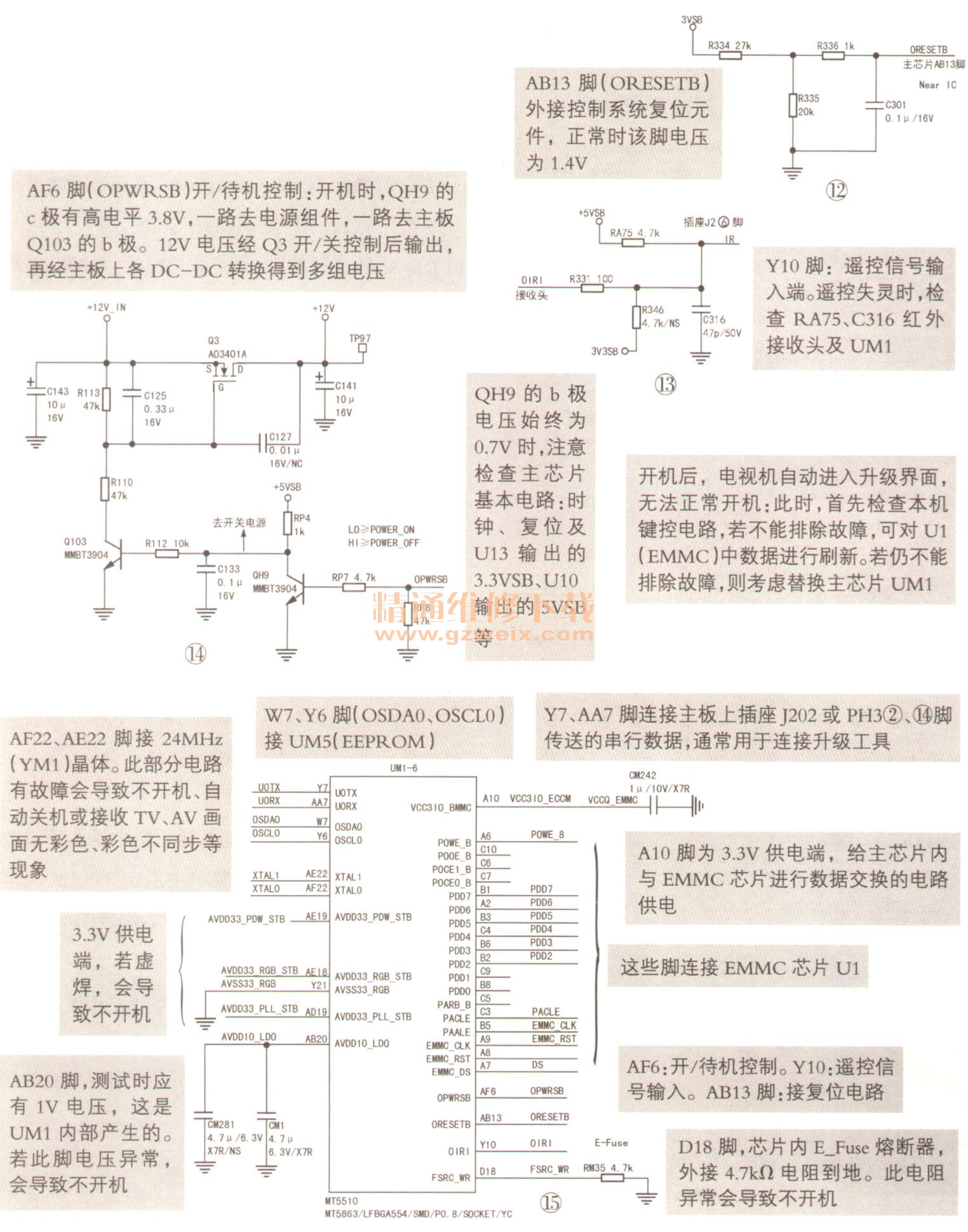

此機芯控制系統由UM1與外掛的EMMC芯片U1和UM5等電路組成，與控制系統相關的電路如圖12～圖17所示。

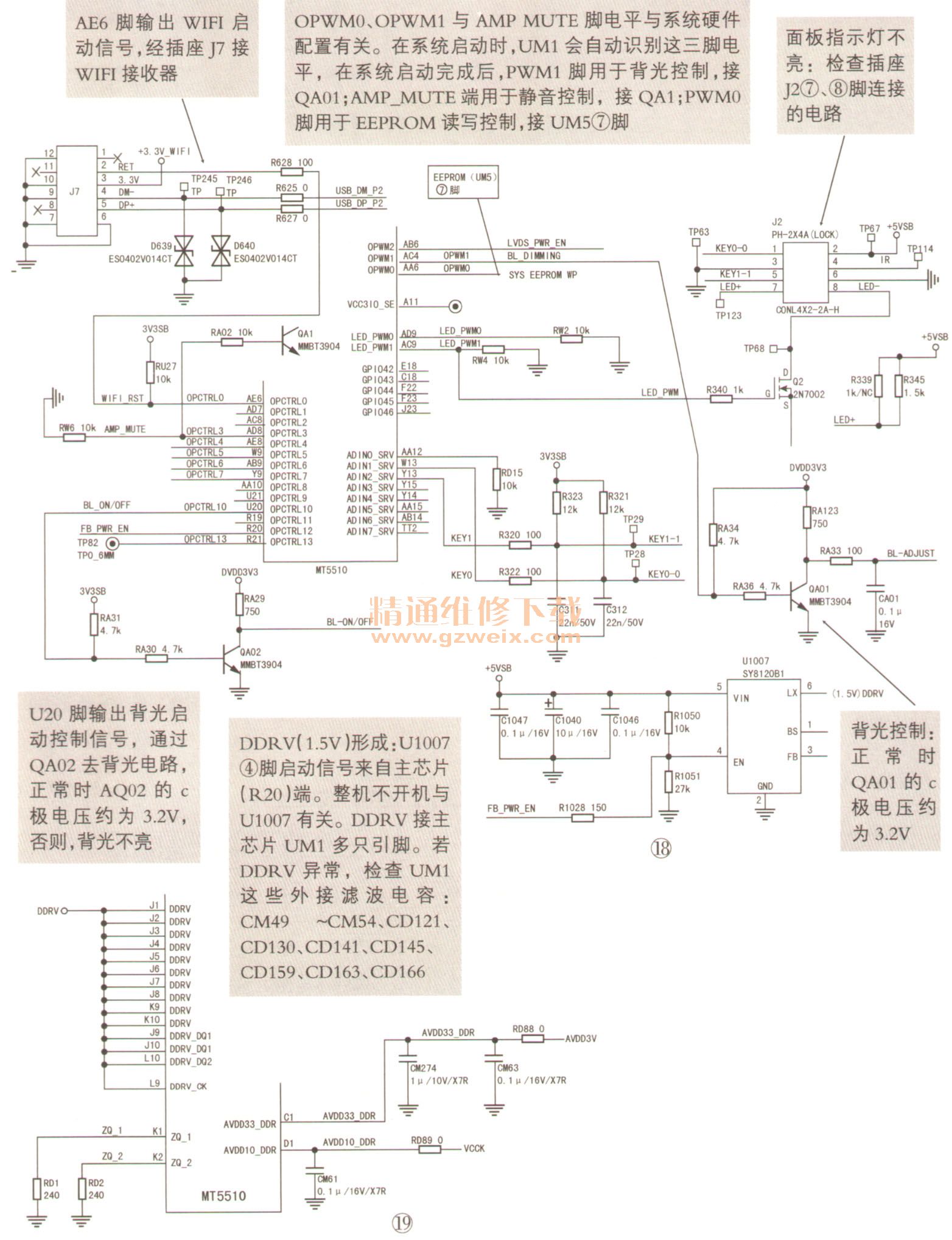

本機鍵控KEY、EEPROM寫保護控制信號SYS＿EEPROM＿WP、指示燈LWD＿PWM 1背光亮度BL＿ADJ等控制信號輸出電路如圖18所示。
UM1內集成有DDR電路，在檢修不開機故障時，若懷疑DDR異常，則先檢查UM1的多個DDRV供電端外接的濾波電容，如圖19所示，然后檢查C1、D1端兩路供電，以及K1、K2端所接終端電阻RD1、RD2，最后補焊或更換um1。
