一輛行駛里程超21.8萬km的 007年產奔馳R350。車主反映：該車?yán)滠?chē)啟動后發動機風扇就開始運轉，行駛期間無其他異常。

    故障診斷：接車后試車。冷車啟動車輛后，發動機風扇會以低速運轉；試車至熱車后，風扇轉速也會相應的升高；打開空調后，風扇會高速旋轉。由于此車使用年限和里程都比較長，車主無法詳細說明車輛的維修記錄，但最近一年來都在維修技師所在修理廠進行保養，沒有做過其他維修項目。

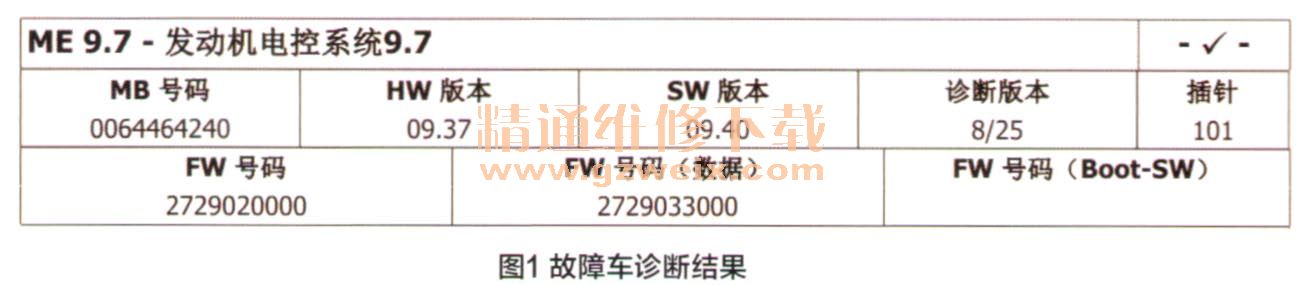

    用診斷儀（DAS）對車輛進行IPA速檢測，結果發動機控制單元（M E）沒有故障碼（圖1）。查閱相關電路圖（圖2），得知風扇插頭上各針腳的作用如下：1號腳接地；2號腳是來自F32的30回路供電。通過圖中鏈接的文檔號對應的電路圖（圖3）進一步查詢得知3號腳為來自F58的87回路；4號腳為來自N3/10控制信號。





    結合上述功能檢查結果和電路圖分析來看，風扇可以從低速到高速正常運轉，說明風扇的供電、接地、控制線均正常，故障原因初步鎖定在ME或風扇上。維修技師根據以往的維修經驗判斷是風扇故障所致，并用“換件法”對調了一個工作正常的風扇，結果故障依舊，由此可以排除風扇故障的可能。由于ME控制單元是防盜件，無法對調，價格又昂貴，但技師無把握確認ME故障，只好通過微信向筆者咨詢。
    筆者根據維修技師描述的上述檢查情況，基本斷定該車故障確實是由ME控制問題引起的。接下來的檢查思路應轉為分析ME為什么會控制風扇低速轉？是ME自身故障還是其他原因引起的呢？
    為此，筆者又向技師介紹了風扇的轉速取決于冷卻液溫度、機油溫度、ME自身的溫度、空調系統和變速器油溫等因素。ME在綜合評估這些信號后通過PWM信號控制風扇運轉，當PWM為10％時，電子扇停止運轉；當PWM為20％時，電子扇以最低速運轉；當PWM為90％時，電子扇以最高速運轉。按此分析，筆者建議技師從外圍入手，進行如下檢查：
    1．用DAS讀取冷卻液溫度實際值（圖4），結果從冷車到熱車的暖機過程中，冷卻液溫度變化正常，但風扇控制的脈沖負載系數為30%，剛好是低速轉的PWM信號，而此時發動機的風扇功率要求為25%，空調器的風扇功率要求為40%，且這3個數值一直不變。
