4. LED背光驅動電路
    LED背光驅動電路主要由兩大部分組成：一是以背光燈驅動控制芯片UP401（OB3350CP，引腳功能和維修參考數據見表3）為核心構成的背光驅動控制電路，二是由MOSFET開關管QP412、儲能電感LP402、續流二極管DP401、輸出儲能電容CP401組成的Boost升壓電路。LED背光驅動電路見圖6。



    （1）驅動脈沖形成和升壓電路

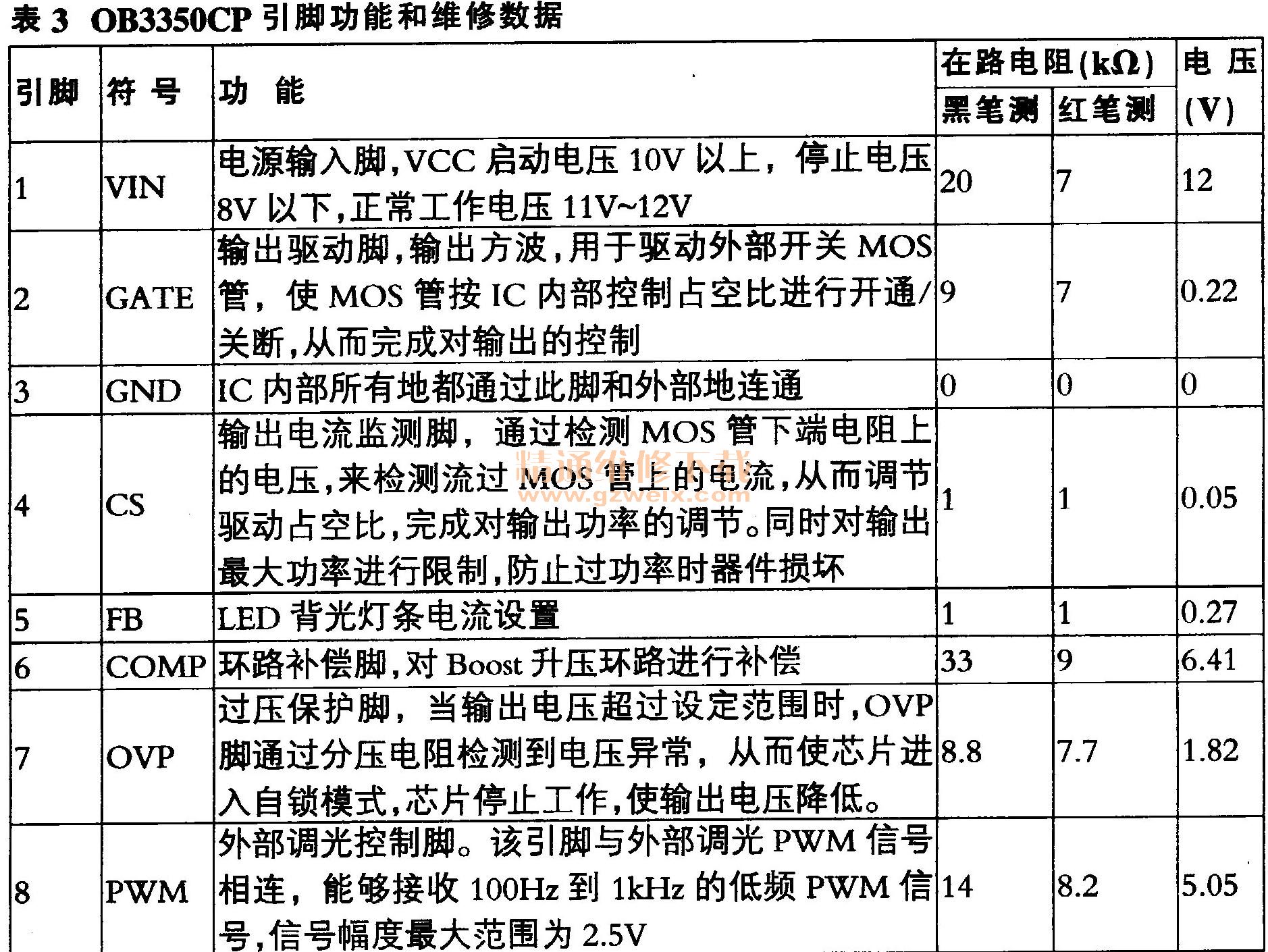

    背光驅動控制電路由OB3350CP為核心構成。當表3 OB3350CP引腳功能和維修數據主芯片發出打開背光指令時（BL-ON/OFF由高電平跳變?yōu)榈碗娖剑�，使Q3截止，QP402導通，將QP411基極電位拉低，QP411導通，QP411集電極有＋＋12V電壓輸出，并加到背光控制芯片UP401的①腳（電源端），背光控制芯片開始正常工作，從②腳（GATE腳）輸出一定占空比的方波，驅動開關管QP412的通斷。
    儲能電感LP402、開關管QP412、續流二極管DP401、輸出儲能電容CP401共同組成升壓電路（Boost電路），使36V左右的VIN電壓提升到75V左右。激勵脈沖為高電平時，QP412導通，DP401反偏，主電源輸出的36V電壓經儲能電感LP402、QP412的D-S極、RP436到地，儲能電感LP402上的電流逐漸增大，將能量儲存在電感LP402中，此時LED＋輸出電流完全由CP401提供；當激勵脈沖為低電平時，QP412關斷，由于LP402中的電流逐漸減小，LP402兩端的感應電動勢反向，變?yōu)樽筘撚艺�，且LP402通過DP401向CP401充電，使CP401的電壓（泵升電壓）高于輸入的36V直流電壓，此時電感儲能向負載提供電流并補充CP401單獨向負載供電時損失的電荷。
    提示：背光驅動電路工作時LED＋電壓可達75V左右，以便驅動LED背光燈條發光；LED驅動電路未工作時，LED＋電壓只有36V，流過LED燈串的電流不會使LED燈串發光，從而保護LED燈串。
    （2）燈條電流設定電路和恒流控制電路
    燈條的電流通過⑤腳（FB）接的反饋電阻確定，本方案中ILED  VFB/RFB  300mV/1Ω 300mA。
    RP404、RP405和UP401⑤腳內部相關電路組成LED恒流控制電路。LED背光點亮后，LED驅動電壓經過燈條、取樣電阻、地形成工作電流。此電流在RP404 //RP405上形成反映燈條電流大小的取樣電壓，該取樣電壓經RP428加到UP401的⑤腳。⑤腳內接電流管理器，電流管理器的基準電壓為0.3V，此電壓就是UP401設定的燈條正常工作時的標準檢測電壓。0.3V電壓送入內部的電流管理器，在電流管理器的電壓比較器中與基準電壓進行比較。當輸入電壓有誤差時，電流管理器輸出控制信號去調整②腳輸出的驅動脈沖占空比，使QP412導通時間發生改變，從而調整升壓電路輸出的LED驅動電壓的高低，保證LED燈條電流穩定。
    （3 ）PWM調光控制電路
    調光控制電路主要由Q4和UP401⑧腳內部電路組成。主芯片送來的調光控制脈沖信號DIM送到Q4基極，經其倒相后送入UP401⑧腳，通過調節DIM信號的占空比自動控制UP401②腳（GATE腳）輸出信號的占空比，調節LED＋電壓，從而改變背光燈條上的電流，控制燈條發光強度。
    （4）保護電路
    升壓電路過電流保護。該電路主要由RP436和UP401④腳內部電路組成，RP436為電流取樣電阻。升壓開關管QP412正常工作時，會在其源極形成幾百毫安的工作電流，該電流經RP436后形成反映電流大小的取樣電壓送到UP401④腳。當QP412電流過大時，送到UP401④腳的過電流保護取樣電壓CS升高到保護設定值時，UP401內部保護電路啟動，關斷②腳PWM驅動信號輸出，防止QP412因過電流而損壞。
    LED驅動電壓過電壓保護（OVP ）。升壓電路輸出的LED驅動電壓如果失控，將會燒壞LED燈條，所以電路中設計了相應的過電壓保護電路。該電路由LED驅動電壓輸出端所接的分壓電阻RP420、RP422和UP401⑦腳內部電路組成。分壓電阻RP422兩端分得的電壓作為LED驅動輸出電壓的檢測電壓，送到UP401⑦腳過電壓檢測端。當輸出的LED驅動電壓超過設定值時，UP401⑦腳電壓達到保護器設置的閉值，芯片內部的過電壓保護電路啟動，關斷UP401②腳驅動脈沖的輸出，使QP412截止，從而實現過電壓保護。
    LED燈條斷路保護（OLP ）。當LED燈條內部出現斷路（一般是某路燈條斷路），或是電路板LED驅動輸出插座與燈條之間接觸不良時，斷路的LED燈條無電流流出，此時⑤腳輸入電流下降。為了防止UP401⑤腳內部電流管理器誤判為LED電流不足，避免驅動電壓進一步升高，在⑤腳內部設計了一個斷路保護（OLP）比較器。當⑤腳電壓低于0.3V時，UP401內部保護電路啟動，關斷②腳PWM驅動信號輸出，實現燈條斷路保護。
