近幾年，不少液晶彩電生產廠家為了簡化液晶彩電的內部結構、降低生產成本，采用了三合一主板，這種主板是將機芯、電源、背光驅動電路三大部分整合在同一塊電路板上。雖然簡化了電路結構，但卻增加了維修難度。長虹LED32560型液晶彩電的主板就是這類三合一主板，該主板型號為JUC6.690.00088589。本文介紹該主板的電源、背光驅動電路原理和故障維修要點。該主板實物圖解見圖1。

    一、電路原理

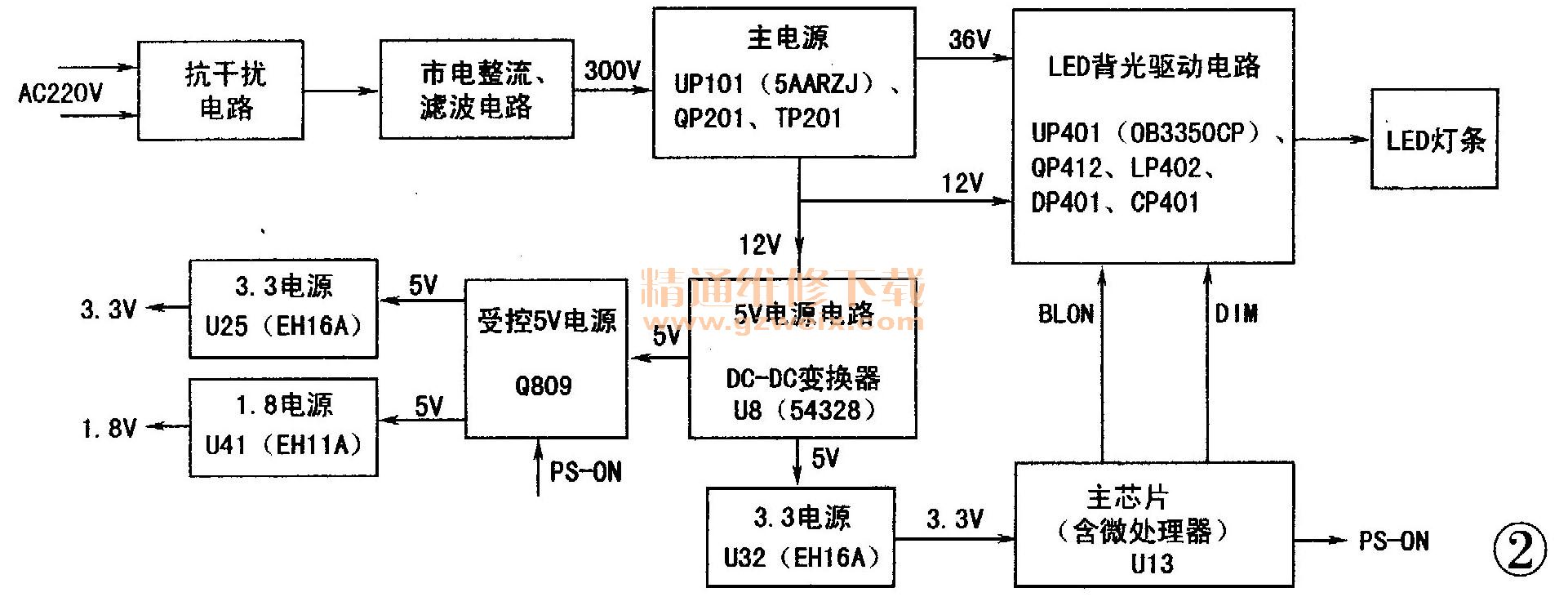

JUC6.690.00088589三合一主板的開關電源集成電路采用5AARZJ方案，輸出＋5V、＋12V和＋36V電壓；LED背光驅動控制集成電路采用OB3350CP 、配合升壓電路，將開關電源輸出的＋36V提升到75V左右，驅動LED背光燈條發光。圖2是開關電源、背光驅動電路組成框圖。

    1.市電濾波、300V供電電路
    見圖3，接通市電后，AC220V市電經FP101、RN101輸入到由CXP 101、FLP 101、CXP 102 、FLP 102 、XYP 103組成的濾波電路濾波后，分為兩路：一路經由DP 101～DP 104整流、CP 105濾波產生300V直流電壓；另一路經RP101～RP 105分壓后形成一個正比于市電交流電壓的VA，再經整流濾波后為電源控制芯片UP101提供啟動電壓。RV 101是壓敏電阻，用于市電過壓和防雷電保護。RN101是負溫度系統熱敏電阻，作用是冷機開機時防止瞬間浪涌電流損壞其他元器件，熱機后電阻接近0Ω，可視為短路。

    2．主電源

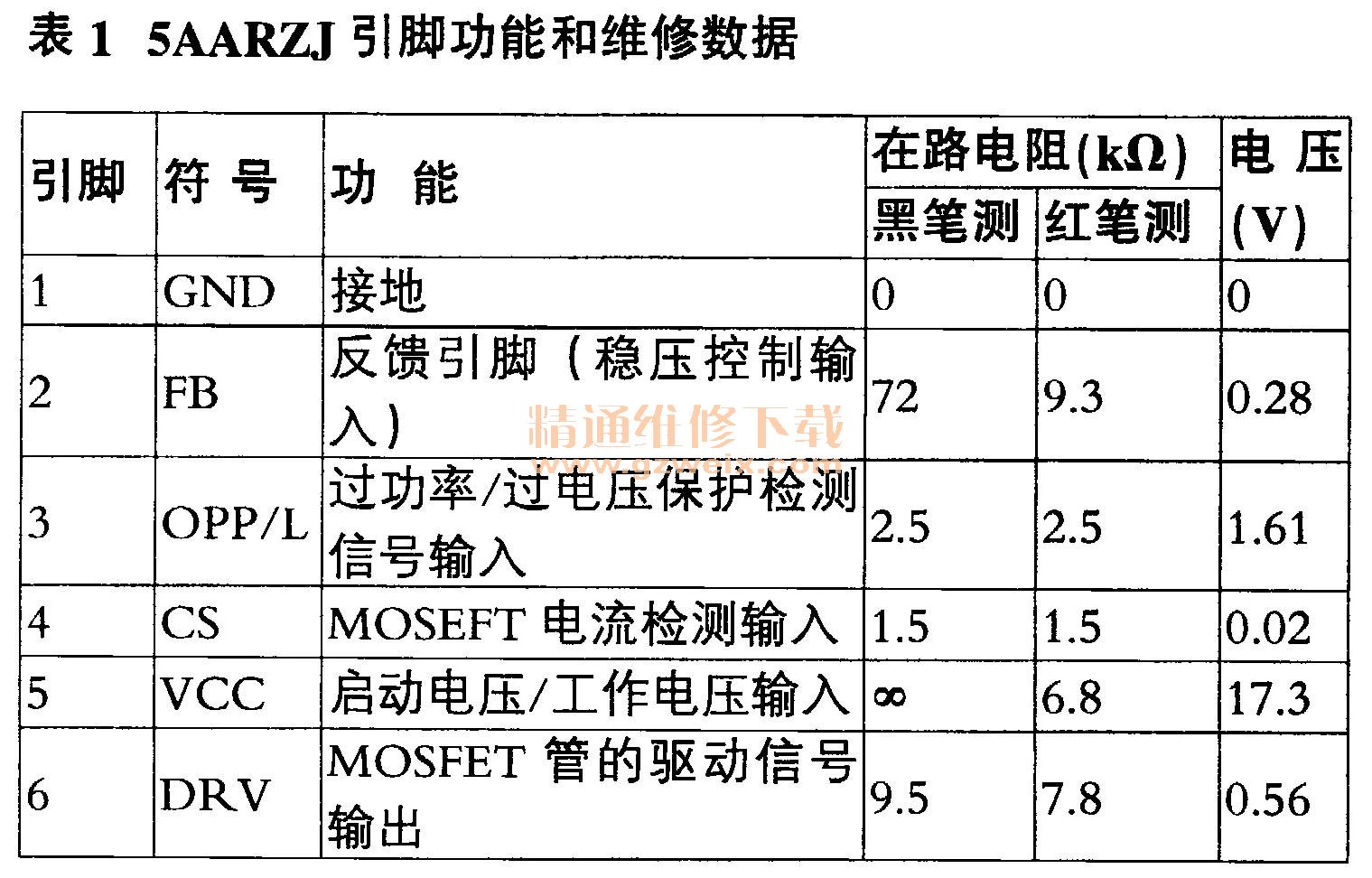

    該機的主電源由電源控制芯片UP 101（ 5AARZJ 、引腳及維修參數見表1）、開關管QP201、開關變壓器TP201為核心構成，見圖3。該電源輸入市電電壓后就會工作，不僅為主板的信號處理部分供電，而且為5V電源、LED背光驅動電路供電。

   （1）功率變換
    市電整流濾波后產生的＋300V左右直流電壓經開關變壓器TP201的⑥-④繞組送到開關管QP201的D極。AC220V交流電壓經RP101-RP105分壓后得到的VA交流電壓通過DP 105半波整流，經RP107對UP101⑤腳外接電容CP201充電，在CP201兩端建立啟動電壓。當啟動電壓達到設置值后，UP101啟動工作，從⑥腳輸出脈寬可控的矩形脈沖，控制開關管QP201工作在開關狀態。QP201工作后，在開關變壓器TP201的反饋繞組（③-④繞組）上感應的脈沖電壓經RP204和RP205限流，DP202整流，CP205濾波，產生18V左右直流電壓。該電壓再經DP206隔離，RP206限流后，得到17V左右直流電壓，將取代啟動電源，為UP101的⑤腳供電。
    TP201次側⑦-⑨繞組上感應電壓經DP301、DP303整流，再經CP342、CP343濾波產生約＋36V的直流電壓，為LED背光電路中的升壓電路供電。
    TP201次級12-⑩繞組上感應電壓經DP302、DP305整流，再經CP332、CP333濾波產生約＋12V的直流電壓，不僅為信號處理電路供電，同時還為LED背光控制芯片供電，以及為12V轉5V變換器U8（54328）供電。
   （2）穩壓控制
    穩壓控制電路由取樣電路RP307、RP308 //RP310，一誤差放大器UP808，光電禍合器NP202和UP101的②腳內部電路組成。
    當電網電壓升高或負載變輕時，+12V輸出端電壓升高，一路經RP335為光電禍合器①腳提供的電壓升高；另一路經RP307、RP308 // RP310分壓取樣后，加到誤差放大電路UP808 R端的電壓升高，經UP808比較放大后，使光電禍合器NP202②腳電壓下降，其內部的發光二極管因?qū)�通電壓增大而發光加強，內部光敏管受光增強而導通電流增強，將UP101的②腳電壓拉低，經UP101內部電路比較控制后，控制UP101的⑥腳輸出脈沖寬度變窄，開關管QP201導通時間縮短，輸出電壓下降到正常值，達到穩壓的目的。若開關電源輸出電壓下降。則穩壓過程相反。

   （3）保護電路
    尖峰脈沖吸收電路：由DP205、RP219、CP209組成，用于防止開關管QP201在截止瞬間被過高的反峰電壓擊穿。
    過電流保護電路：由過電流取樣電阻RP208和UP101的④腳內部電路組成。開關管QP201源極（S）的電阻RP208作為過電流取樣電阻。當負載短路等原因引起QP201源極的電流增大時，RP208兩端的電壓增大，UP101的④腳電壓升高，當④腳電壓上升到保護啟動閉值時，UP101關閉⑥腳PWM脈沖輸出，實現過電流保護。
    功率限制和過電壓保護電路：由RP203、RP215 、ZDP203及UP101③腳內部電路構成。反饋繞組上感應的脈沖電壓經DP202、CP205整流濾波產生的VCC電壓通過電阻RP203、RP215分壓加到該腳，對開關變壓器進行監測，限制開關變壓器輸出功率。同時此腳作為過電壓保護腳，當該腳電壓升到3V以上時，內部保護電路啟動，關閉⑥腳PWM脈沖輸出，實現過電壓保護。
    3.低壓電源電路和待機控制電路
    該機的低壓電源種類較多，下面僅介紹與微控制器電路有關的不受控5V、3.3V低壓電源電路。
   （1）不受控5V（+5VS）、+3.3V電源
    不受控＋5VS、+3.3V電源電路見圖4。
