2.DLP驅動故障

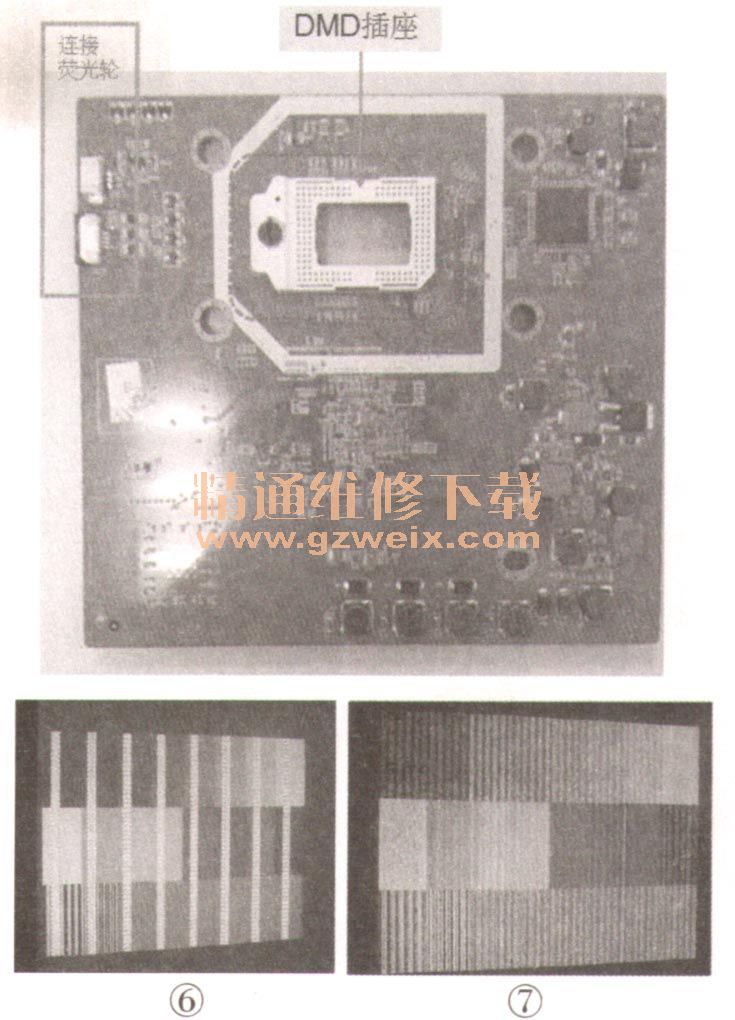

    該系列電視的DLP驅動板如圖5所示，其常見故障如下：

    故障現象1：黑屏。
    分析檢修：開機后聽色輪有無轉動聲，如果無，則表明色輪完全不轉，這時需檢查DLP驅動板上的12V、1AV、1.8V、2.5V、3.3V、5V等電壓是否正常，如果不正常，則查相關電壓形成電路及負載；如果都正常，則取下DMD芯片再重新安裝。注意：嚴禁帶電拆裝DMD芯片，否則會導致電路損壞！
    如果開機后兩只色輪轉動，但隨后又停轉，其原因一是光機內部色輪反饋板有問題，這時可代換DLP驅動板進行判斷；二是DMD芯片工作不正常，更換DMD芯片或重新安裝DMD芯片。
    如果兩只色輪運轉均正常，伴音也正常，但鏡頭中無光射出，則檢查電源B板上LD驅動插座中是否有約32V電壓輸出，如沒有，則重點檢查DLP板到電源B板的控制線接觸是否良好。
    提示：若三只風扇中某只因插頭接觸不良或自身損壞而不轉，則風扇插座中的檢測端（插座中間插針）會輸出高電平（正常時為低電平），這時屏上無圖像，并提示風扇有故障，隨后自動關機。

    故障現象2：圖像上出現豎條紋，如圖6、圖7所示。

    分析檢修：此故障通常系DLP驅動板上的DDP4422、DDP4421損壞或DM D虛焊所致。實修時，可先取下DMD芯片再重新安裝，若無效，則更換DDP4422、DDP4421。
