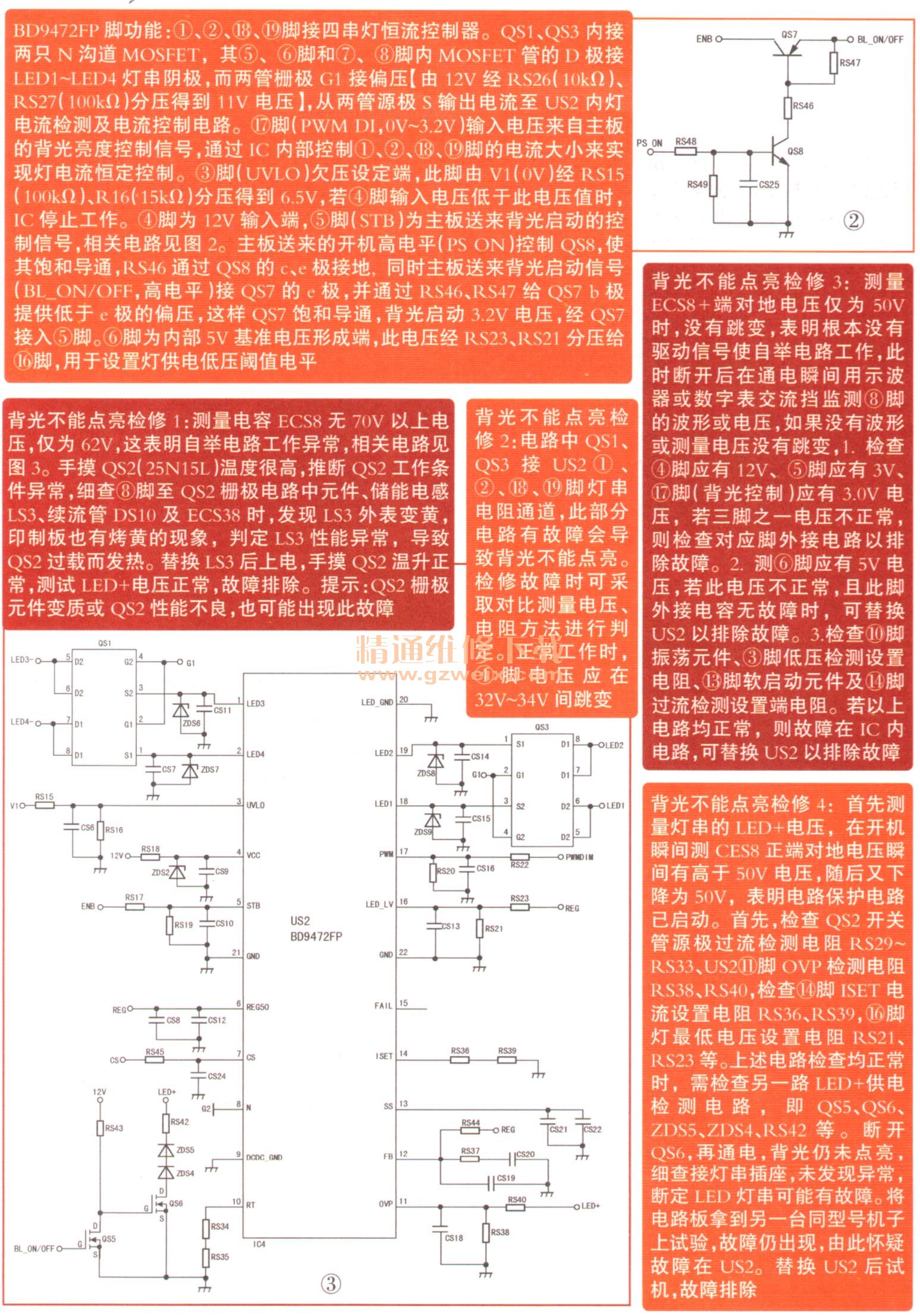

FSPM35D-4MF120電源組件用LD7357(U1)作主電源控制塊,與Q1、T1組成開關電源,產生整機工作所需的12V電壓和背光電路工作所需的V1電壓(50V);用U2 (NCP 1608)與Q5、L2組成PFC校正電路;用US2(BD9472FP)作背光控制電路。此電源組件在長虹LM381S機芯生產的3D42B31001C、LED42B31001C型液晶電視和LS39SA機芯生產的LED46B 1000C型液晶電視上應用。本文就此電源組件作維修圖解。
