5）+1.2Ves VDDC和＋1.2Vee VDDC_CPU電壓產生電路

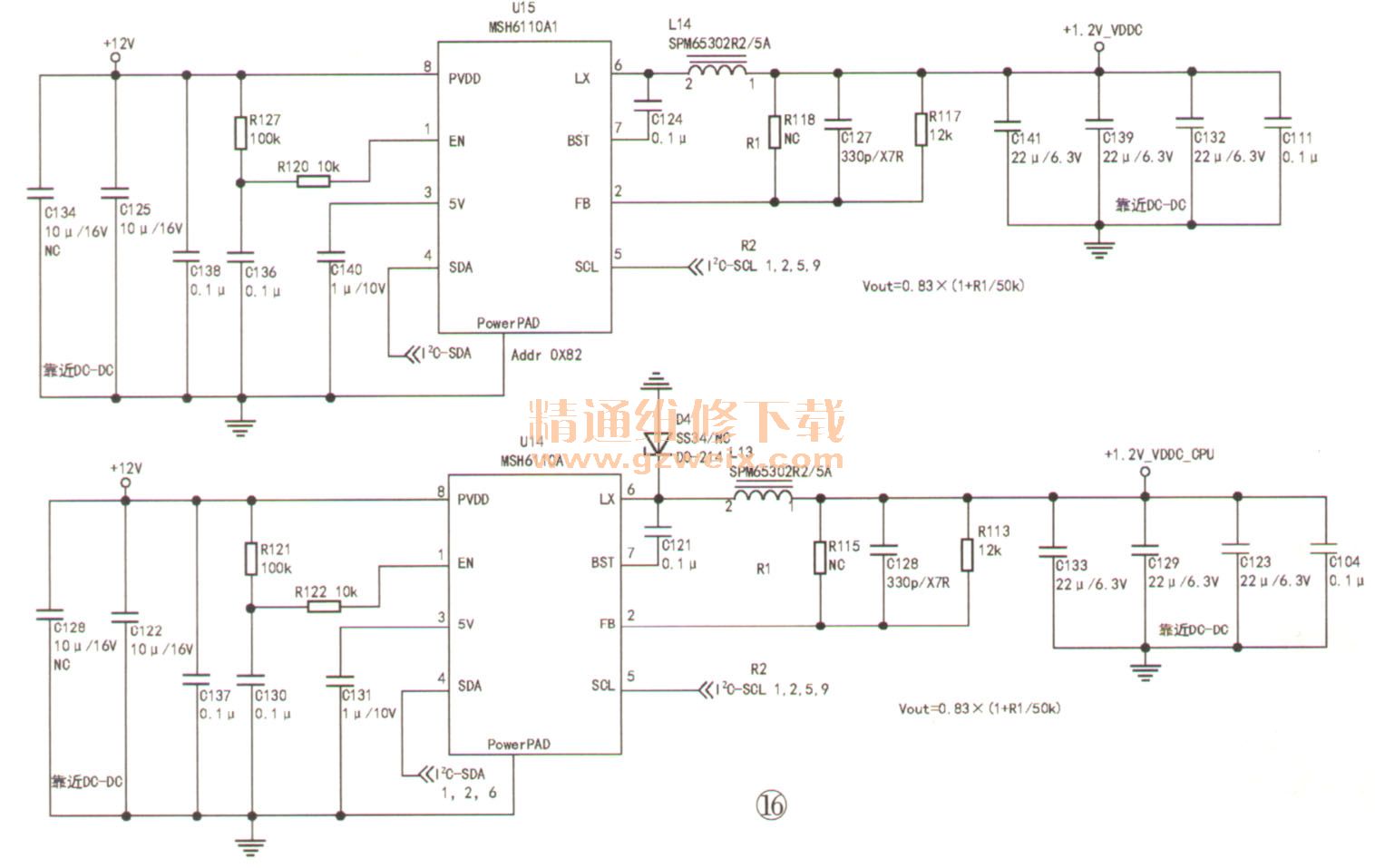

    形成的＋12V供電，分別送至DC/DC轉換U15/U14（MSH6110A1）的⑧腳，經穩定降壓后，形成＋1.2Vse VDDC和＋1.2V_DDC_CPU，給主芯片供電，如圖16所示。

檢修提示：該電壓若出現異常時，重點檢查U15/U14和濾波電容是否損壞。
    6）+3.3V_Normal、＋1.8V_ Normal電壓產生電路

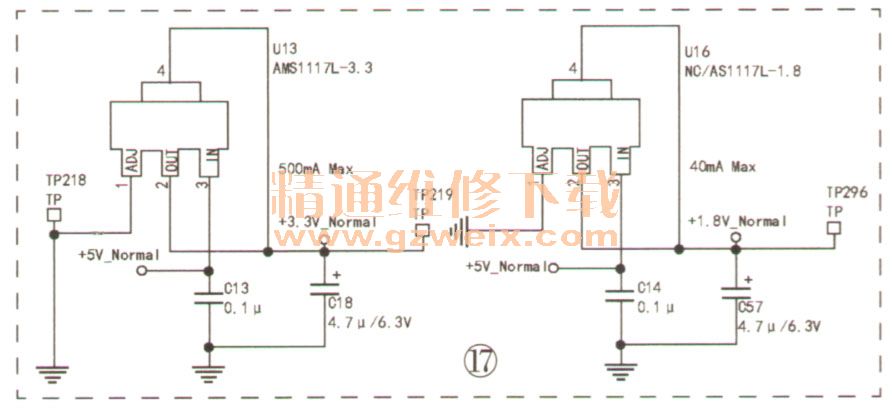

    形成的＋5V_Normal供電，經U13（AMS1117L-3.3）的LDO電壓轉換，得到＋3.3V_Normal，而經U16（AS1117L-1.8）的LDO電壓轉換，得到＋1.8V_Normal，給EMMC的U1205相應電路供電，如圖17所示。

    檢修提示：這兩個電壓若出現異常時，重點檢查U13、U16和濾波電容是否損壞或EMMC有無短路。
    7）+3V3_une：電壓產生電路

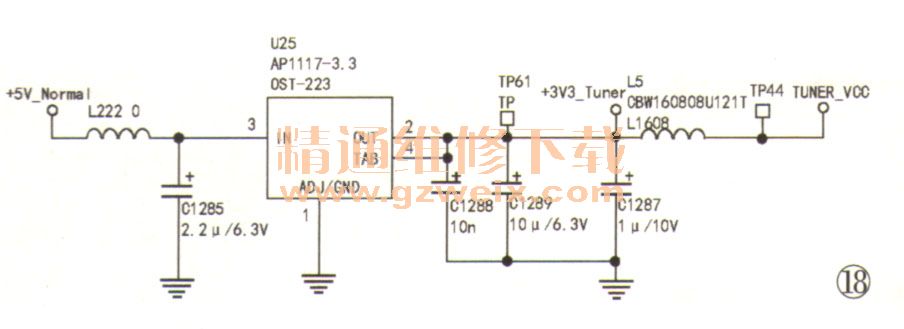

    形成的＋5V Normal供電，經U25（AMS 1117L -3.3）的LDO電壓轉換，得到+3V3_Tuner，給高頻頭供電，如圖18所示。

    檢修提示：該電壓若出現異常時，重點檢查U25和濾波電容是否損壞或高頻頭有無短路。
    8）+3V3_Standby電壓產生電路

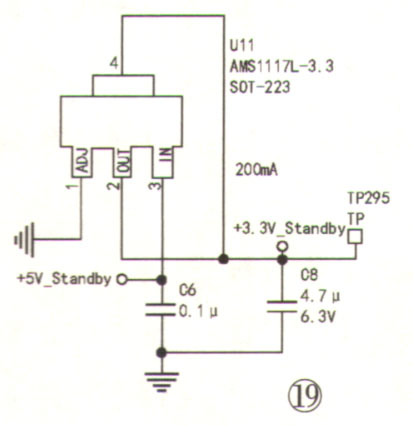

    形成的＋5V_Standby供電，經U11（AMS1117L -3.3）的LDO電壓轉換，得到+3.3V Standby，給主芯片供電，見圖19所示。

    檢修提示：該電壓若出現異常時，重點檢查U11和濾波電容是否損壞。
