一輛行駛里程約6.9km萬km的2014年別克英朗GT轎車。 用戶反映：該車發動機無法啟動。

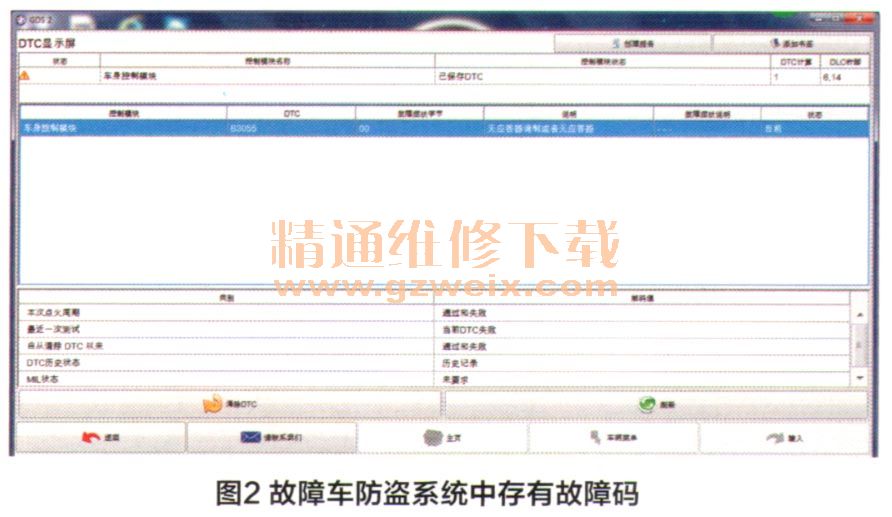

    故障診斷：接車后檢查發現，對故障車進行啟動操作無反應，儀表臺上的防盜燈常亮（圖1）。連接專用診斷儀GDS，在故障車的防盜系統中存有故障碼B3055（圖2）



    查詢維修手冊對故障碼B3055的解釋?zhuān)簾o(wú)線電頻率收發器不能調制或沒有無線電頻率收發器。防盜系統的控制邏輯是：當點火鑰匙插入點火開關鎖芯，并且將點火開關置于ON位置時，嵌入在鑰匙中的無線電頻率收發器將通過環繞點火開關鎖芯上的振蕩線圈通電；無線電頻率收發器發射一個信號至車身控制模塊（BCM）；然后車身控制模塊將該值與存儲器中存儲的值進行比較。如果正確，則車身控制模塊將通過串行數據電路發送預解除密碼至發動機控制模塊（ECM），允許發動機啟動；如果與讀入的鑰匙編碼不匹配，或者沒有收到無線電頻率收發器發來的信號，則車身控制模塊將發送啟動禁止密碼至發動機控制模塊，不允許發動機啟動。需要注意的是：防盜系統中也包含存儲和報告環境識別符的模塊，如果其中參加防盜的模塊環境識別符不對，防盜系統也將禁止發動機啟動，同時存儲故障碼B389A（環境識別故障）。
    故障車防盜系統的主要構成部件包括：車身控制模塊、發動機控制模塊ECM、防盜模塊天線、點火鑰匙、安全指示燈、存儲和報告環境識別符的各種模塊。

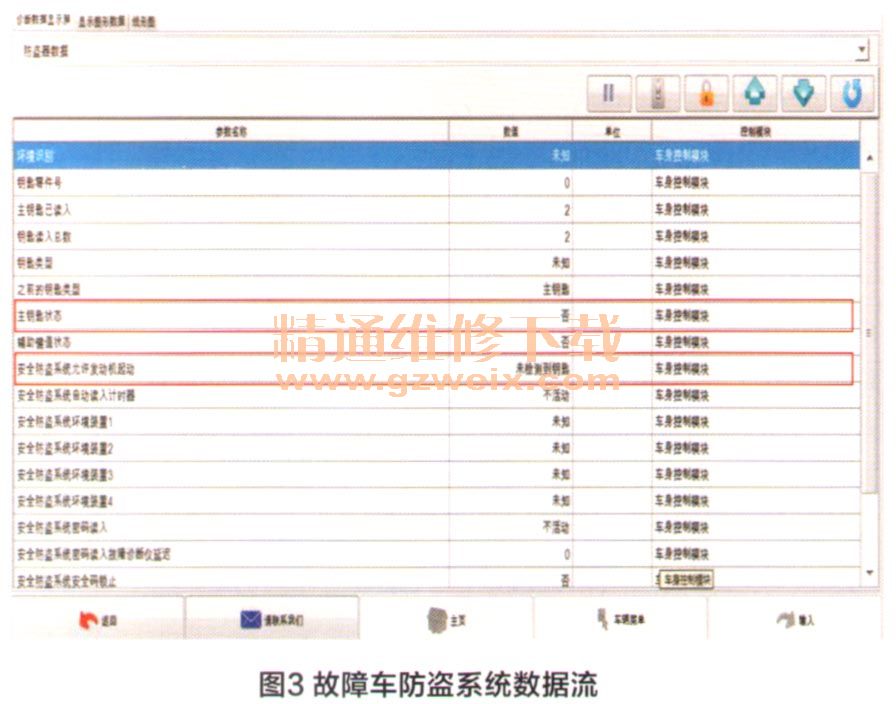

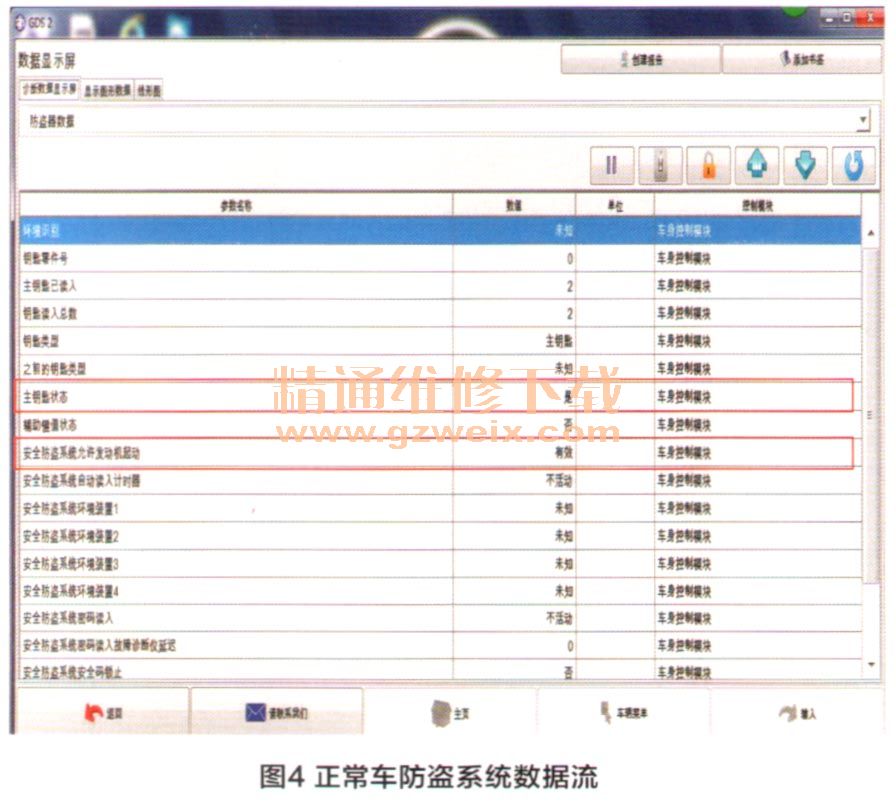

    本著先簡后繁的檢修原則，我們嘗試先查看車身模塊的鑰匙防盜數據（圖3），發現故障車防盜系統數據流中有多個選項與正常車上的數據流（圖4）不一致。之后，我們又嘗試著對鑰匙進行更換和重新編程，且互換了防盜線圈，但故障仍然未能解決。通過上述檢查，并結合故障車防盜系統控制邏輯，我們初步判斷該車故障點在車身模塊或鑰匙防盜傳輸信號線路上。



    進一步檢查防盜模塊的電源和接地以及車身模塊傳輸信號，均顯示正常，且信號線正常沒有短路和斷路現象。傳輸信號線正常，鑰匙和線圈也更換過，輸入信號正常，我們將故障點鎖定在車身控制模塊BCM上，嘗試更換車身控制模塊BCM，并編程后故障消失。
    至此，該車故障點被鎖定，通常情況下?lián)Q個新的BCM模塊就可以正常交車。但車主反映，該車是剛剛從二手車市場買的二手車，不想花太多的維修費，希望能進一步檢修BCM模塊，而不想更換全新的BCM。本著為車主著想的原則，我們嘗試著維修BCM。
