一、邏輯板概述

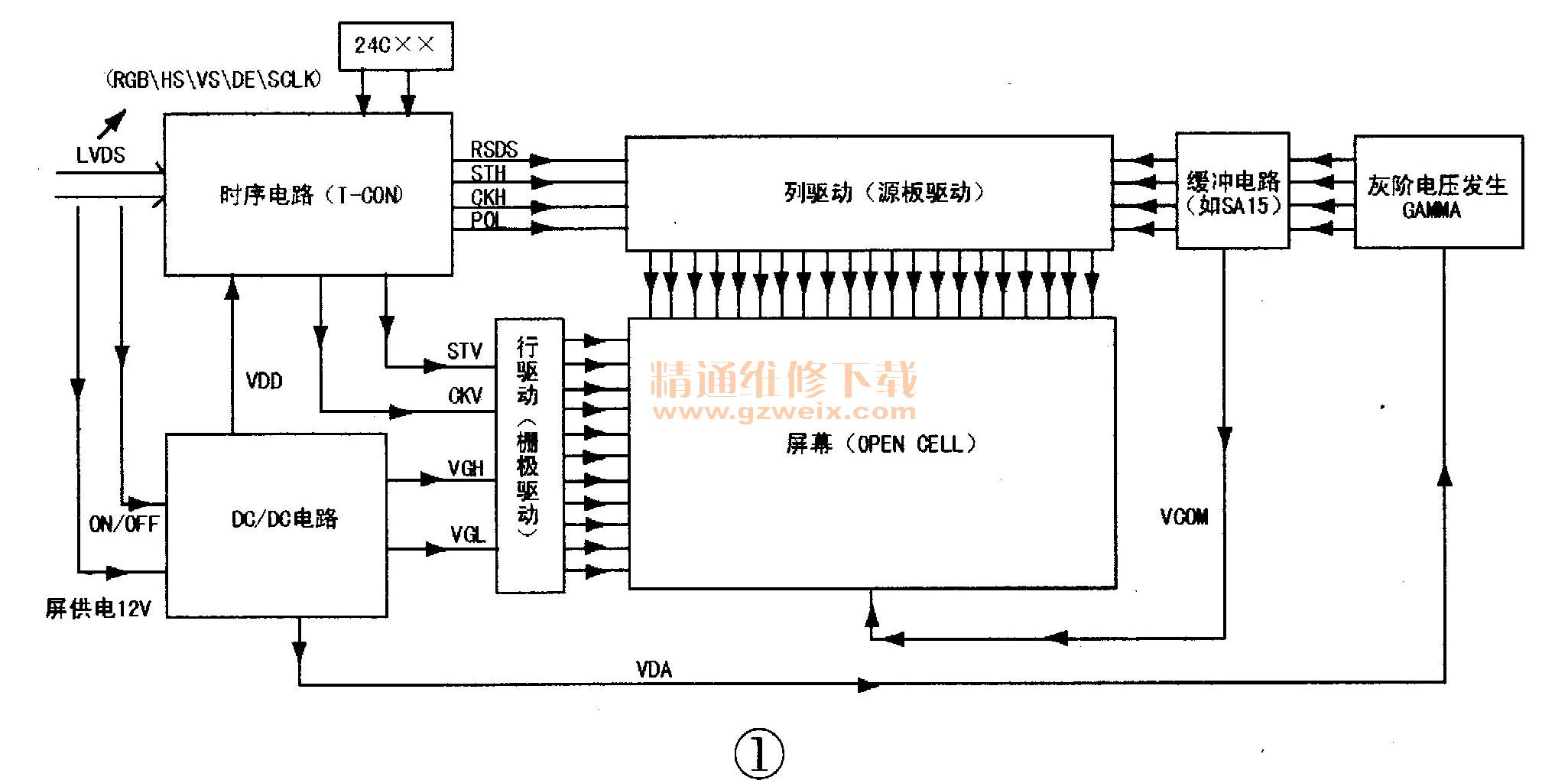

    T-CON板，即我們常說的邏輯板，它的結構框圖如圖1所示，它又被稱為中控板、解壓板、解碼板，是液晶屏顯示視頻圖像信號的關鍵部件，英語為Timer-Control（時序控制器），縮寫為T-CON。液晶屏驅動電路的供電系統，主要產生四路驅動電路所需的電壓，見圖1所示。

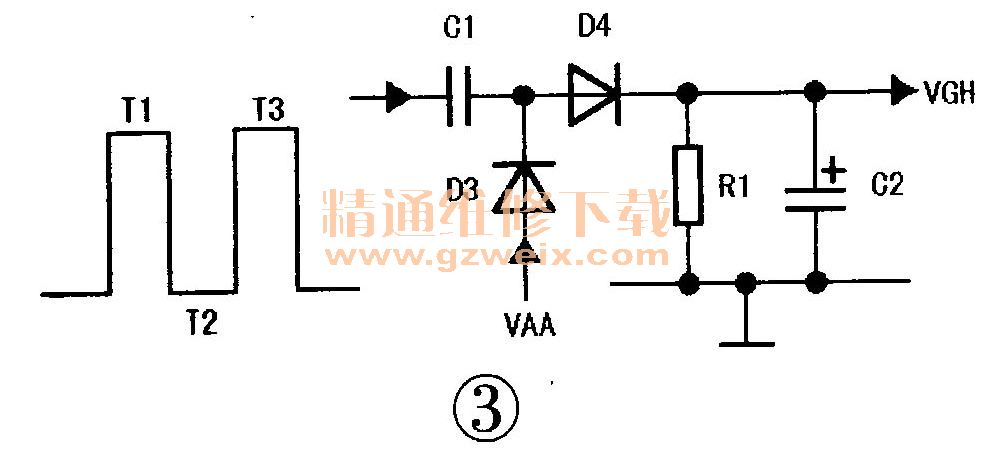

    （1 ）VDD：一般為3.3V，用于邏輯板集成塊的供電；（2 ）VGL：屏TFT薄膜開關MOS管的關斷電壓，一般為一5V、VGL電壓產生電路原理圖如圖2所示；（3）VGH：屏TFT的開通電壓，一般為20V～35V、VGH電壓產生電路原理圖如圖3所示；（4）VDA：屏數據驅動電壓，一般為14V～20V，由伽馬校正電路產生灰階電壓，灰階電壓約有14路不同的階梯電壓；（5）Vcom：屏公共電極電壓（伽馬校正電壓最大值的1/2）。



    不同的屏VGL、VGH電壓值不同，它們的產生電路如圖4所示（VGL的產生電路為UP1的⑧、⑩、14腳，VGH的產生電路為UP1的11、13、24腳）。以上任一電壓出現問題，都會出現不同的圖像故障，是故障多發部位。

    邏輯板的工作條件如下：
    （1）從數字板傳輸過來的LVDS信號（包括：RGB基色信號、行同步信號、場同步信號、使能信號、時鐘信號）；
    （2）格式腳，控制電壓符號是：SELLVDS或LVDS OPTION、格式控制電壓為高、低電平；
    （3）屏供電多為12V或5V，現在屏多數是12V，如是全高清屏全部是12V供電。
    邏輯板的作用：把主板電路送來的LVDS信號轉換為供液晶屏顯示的柵極驅動信號及源極驅動信號，完成LVDS到MINILVDS的轉換輸出，同時輸出Source/Gate Drive：所需的各種控制時序。具體就是把主板送來的LVDS信號經過轉換，產生向“柵極驅動電路”及“源極驅動電路”提供為進一步轉換需要的各種控制信號（STV、CKV、STH、CKH、POL）及圖像數據信號（RSDS）。
