TEA1733P是NXP公司推出的一款低成本75W開關電源控制器（SMPS），適用于反激拓?fù)浣Y(jié)構電源。該芯片屬于綠色芯片（GreenChipm）系列，與之同屬一類的還有TEA1733T、TEA1733LT和TEA1733LP。

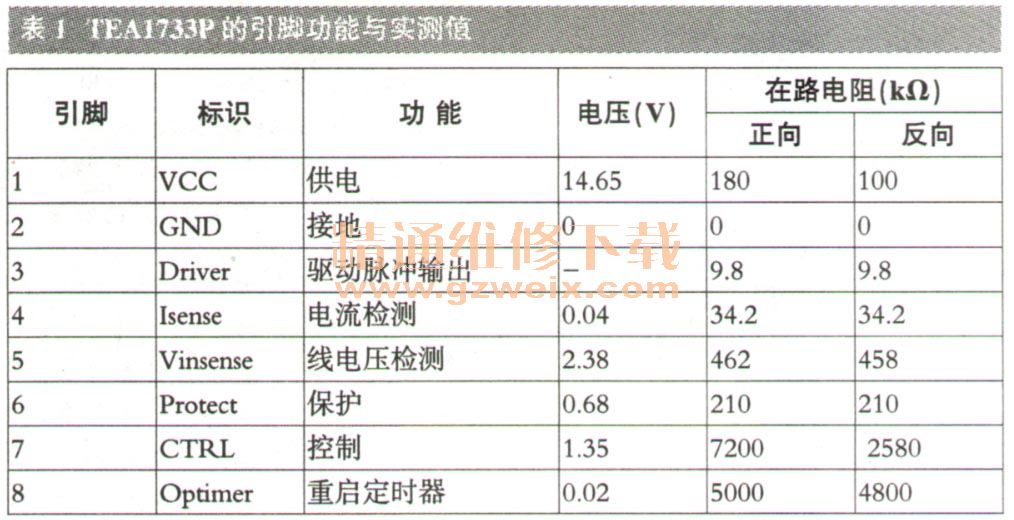

     TEA1733P采用固定頻率模式和頻率抖動技術，以降低電磁干擾（EMI），其工作電壓為12V～30V，工作頻率為65kHz，內部集成了高壓穩壓、欠壓鎖定檢測、振蕩器、RS觸發器、柵極驅動、軟啟動、欠壓識別與欠壓保護（UVP）、過壓保護（OVP）、過流保護、過載保護（OPP）、過熱保護（OTP）等電路，如圖1所示。TEA1733P采用8腳封裝，其引腳功能與實測數據見表1。由于TEA1733P的控制功率可達75W，現多用于2637英寸的LED液晶彩電中，下面以創維168 -P32ETU-04型電源板為例對其工作原理進行分析。




    一、 電路分析
    由于該電源的總功率較小，所以未設置功率因數校正（PFC）電路。同時，本電源也未設置單獨的待機電源（又稱副開關電源）電路，而是采用對輸出電壓進行開／關控制的方式進行開／待機控制，其結構框圖如圖2所示。

    這種結構不僅可使電源保持較低的功耗水平，還能讓電路變得非常簡潔，大大減小電路板體積，降低其生產成本。因此，這種結構在中大屏幕的LED液晶彩電中得到了廣泛的使用。
    220V交流電經EMI濾波、橋式整流后，送給TEA1733P （IC100）振蕩回路，使之正常工作；次級整流、濾波輸出的一路電壓經DC-DC變換后輸出5V電壓，作為待機電壓送往主板，經主板上的穩壓電路穩壓后送給CPU。二次開機后，CPU輸出的開機信號送往電源板，開／待機控制管導通，輸出主電壓，分別供給主板與LED背光驅動電路。
    1.EMI整流濾波電路
    該電源的EMI整流濾波電路如圖3所示，F(xiàn)101是保險絲，用于過壓或過流保護；TH101是熱敏電阻，TNR101是壓敏電阻，用于防止浪涌沖擊（包括防雷擊）；CY101、CY102是共模濾波電容，用于吸收共模高頻噪聲；LF101 、LF102是共模電感，用于抑制共模干擾（指導體與參考地之間不應存在的電位差）；CX101、CX104是差模電容，用于抑制差模干擾；R101～R106是泄放電阻，用于將CX101、CX104上積累的電荷適時泄放掉，以免電荷積累而影響濾波特性，另外，在拔掉電源插頭后確保火線和零線之間沒有電位差；D1011～D104組成整流電路，防止交流干擾。

    2.振蕩電路
    該電源板的振蕩電路以開關穩壓控制塊IC 100為中心組成，如圖4所示。IC101（PC817C）為光電耦合器，IC300 （AS431 H）為基準穩壓集成電路。C210、R210、D205、F201組成尖峰脈沖吸收電路，Q201是保護開關管。R313、R316為取樣電阻，R314為IC300的偏置電阻，C320、R315用于消除寄生振蕩，防止電路誤動作。

    220V交流電經EMI、整流濾波電路后，得到約＋300V的直流電VDD，通過脈沖開關變壓器T101的初級⑤一⑦繞組加到開關管Q201的D極。同時，AC220V電壓經泄放電阻分壓及全橋中的一只二極管半波整流后，再通過R201降壓、ZD201穩壓后，得到約27V的電壓，加到IC100的①腳作為啟動供電。
    這時，IC100的①腳內部高壓穩壓電路工作，給內部相關電路供電，內部振蕩電路開始振蕩；輸出的脈沖信號經軟啟動（延時）及控制柵極驅動后，通過IC 100的③腳及電阻R207、R208加到開關管Q201的G極。Q201進入開關狀態后，T101的⑤-⑦繞組中通過變化的電流，因電磁感應，T101次級繞組感應到相應的電動勢。其中，1-2繞組上的感應電壓經R215限流、D207整流、C209濾波、ZD201穩壓后，為IC 100的①腳提供持續供電。此時，①腳內部的穩壓電路自動斷開。
    T101次級繞組感應的電動勢分兩路送出，一路經過D301整流、C301、R301、L301等元件濾波，得到24V電壓；另一路經D302整流、C305、R302、002等元件濾波，得到12V電壓。一路12V電壓再經過DC-DC變換得到5V電壓，為主板相關電路供電。
    3.穩壓控制
    當因某些原因使輸出端的電壓偏高時，升高的電壓經R312與R314取樣、IC300誤差放大后，其A極電壓下降，使得通過IC101的①、②腳內的發光二極管的電流增大，其發光增強，IC101的③、④腳內的光敏三極管通過的電流會相應地增大，即IC101的③、④腳間的等效電阻減小，IC100的⑦腳電壓下降，IC100內部電路根據⑦腳的電壓調整相應電路的工作狀態，使開關管在一個周期內的導通時間變短，則T101⑤-⑦繞組上的感應電壓減小，各次級繞組上的感應電壓也會相應降低，從而使各輸出電壓下降，以達到穩壓的目的。當因某種原因使V輸出端的電壓偏低時，其穩壓過程與上述相反。
