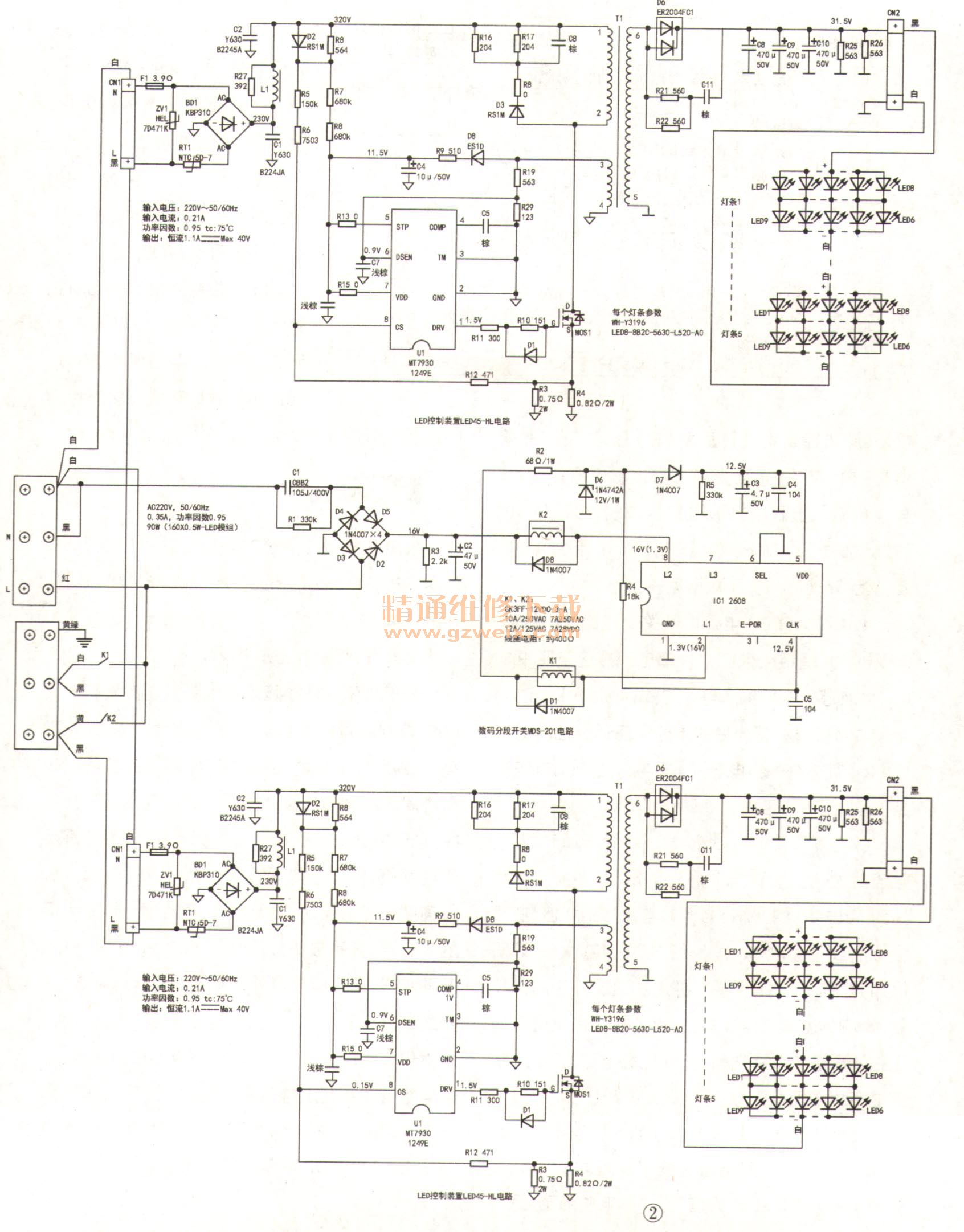

美的MX90-M/K-Fl1型LED吸頂燈由一個數碼分段開關、兩個LED控制裝置、10根LED燈條等組成，如圖1所示，其實繪電路如圖2所示。



    說明：圖2中數碼分段開關MDS-201括弧外、內電壓值為首次通電和在5s內斷電再通電后側得的電壓值，僅供參考。

    一、數碼分段開關工作過程
    數碼分段開關MDS-201由IC（2608，估計為HM2608）、繼電器K1、K2及降壓電容C1等元件組成，功能是通過一個開關控制兩組燈源，分段實現第一組燈亮、第二組燈亮和兩組全亮。
    2608采用CMOS工藝制造，具有低功耗和工作電壓范圍寬（VDD-3V-18V）等優點，并內置復位電路，具有模式選擇端，可實現2或3路選擇，其引腳功能和實測數據見表1。

    本機中2608的⑥腳接地，②、⑧腳分別接繼電器K1、K2，故為兩路三態輸出方式：
    第一次閉合開關后，K1吸合，圖2中的上部LED45-HL控制裝置得電工作，圖1右側的LED控制裝置工作，從左至右第2、4、6、8、10燈條亮。
    斷開開關再閉合后，K1釋放，K2吸合，圖2中的下部LED45-HL控制裝置得電工作，第1、3、5、7、9燈條亮。
    再次斷開開關，K1吸合，K2保持吸合狀態不變，圖2中的上、下部LED45 -HL控制裝置均得電工作，10個燈條全亮。
    三種狀態下2608部分引腳及相關測試點電壓見表2。
