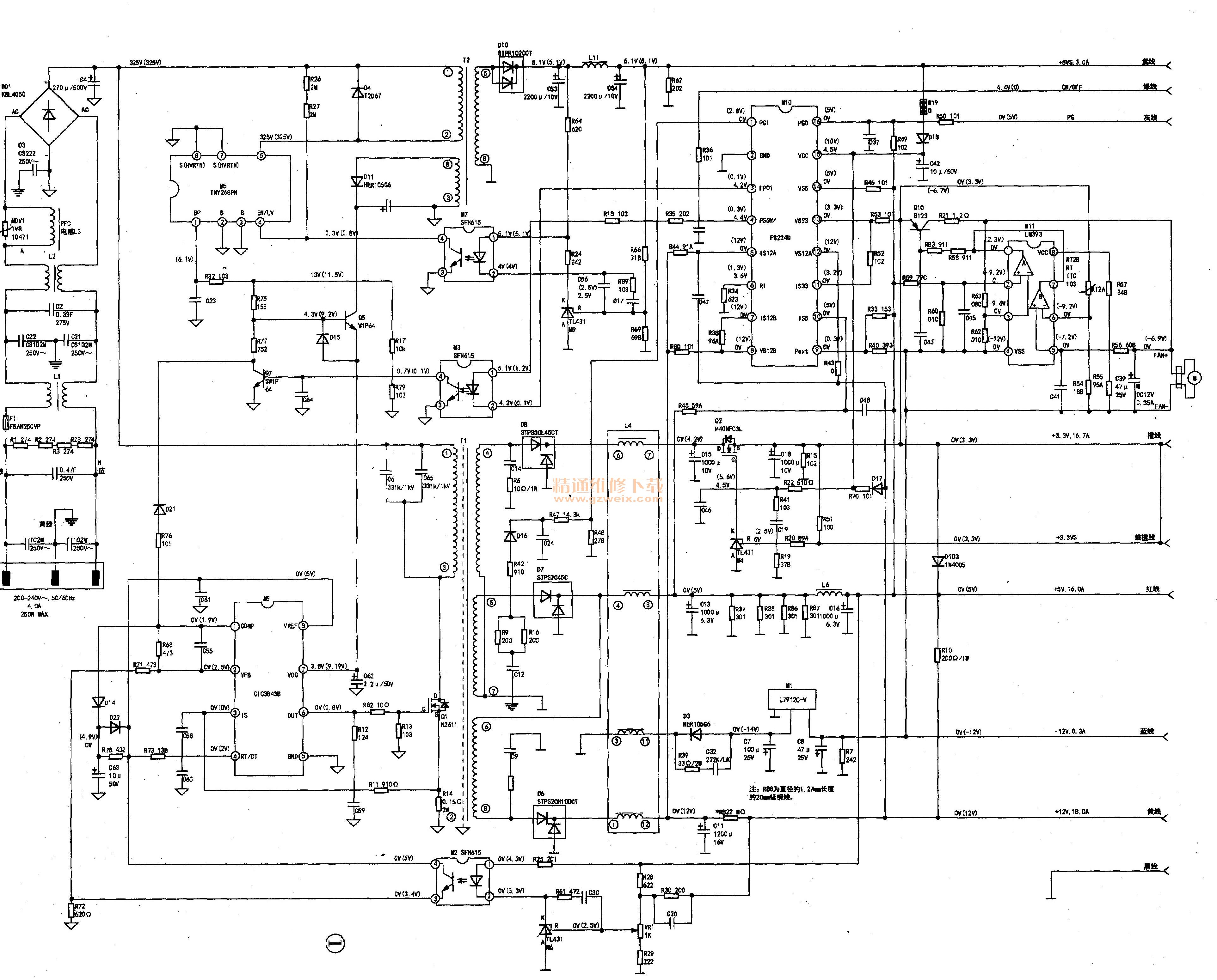

康舒API6PC05 ATX電源廣泛應用于聯想揚天T6900等系列臺式電腦上，其主電源芯片為UC3843B、副電源芯片為TNY268PN，主電源喚醒、過／欠壓、過流等保護芯片為PS224U，電源具有空載保護功能，最大輸出功率為250W，實繪電路見圖1所示，圖1中括號內／外電壓值分別為電源脫機通電，有載／空載（掛接一硬盤）狀態下，短接綠、黑線，用500型萬用表直流擋測得的。無參數標示的元件均為貼片電容和貼片二極管，貼片電阻阻值未經換算。

    一、工作過程
    1.輸入整流濾波電路
    市電經差模、共模電感電容組成的EMI濾波電路后，經PFC電感進入整流電路，整流后的脈動直流電經濾波電容C4濾波后，獲得約325V左右的直流電壓（在市電約AC230V時），供主輔電源使用。EMI的作用，一是防止電源本身的電磁干擾脈沖，通過傳導或輻射方式干擾市電上的其他電器設備，二是防止市電上的電磁脈沖干擾電源本身的工作。
    2.副電源工作原理
    副電源主要向計算機主板提供十5VSB電源做待機及電源喚醒之用。該電源只要一通入市電，就有+5VSB電壓輸出。另外，還提供＋13V電源供主電源UC3842B使用。
    副電源由開關電源芯片M5（TNY268PN ）、開關變壓器T2及光電禍合器M7（SFH615 ）等組成。
    TNY268P系列芯片是Power Integration公司推出的第2代增強型單片隔離式高效小功率開關電源控制芯片，最大輸出功率23W。內部集成了一只700V的功率MOSFET、振蕩器（132kHz）、5.8V穩壓器、旁路端鉗位用的6.3V穩壓管、高壓開關電流源、限流調節器，以及欠壓（4.8V）、過流及熱關斷（135℃）保護、自動重啟動以及頻率抖動（抖動量為±4kHz）等。由漏極電壓直接提供系統啟動和工作所需能量，無需變壓器偏置繞組及相關電路，電路簡單可靠，綜合成本低。

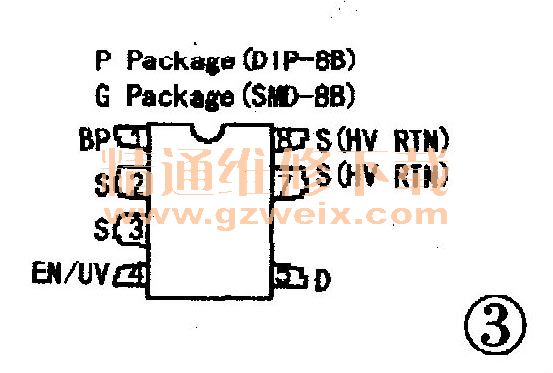

    其內部功能框圖、引腳功能圖示分別見圖2、圖3所示。由圖2可見，能夠控制MOSFET關斷的電路有以下幾種：BP端欠壓比較器，過流比較器，過熱保護電路，前沿消隱電路，最大占空比信號Dmax，EN/W控制端。它們之間呈“邏輯或”的關系，任何一路均可單獨將MOSFET關斷。引腳功能見表1所示。
