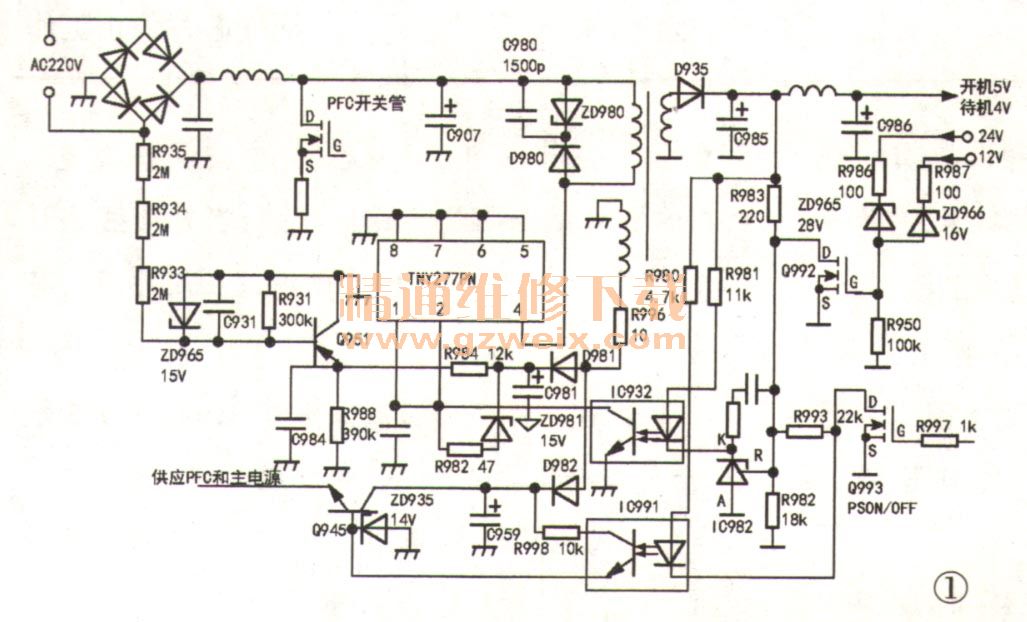

一臺飛利浦32PFL3403型液晶彩電，電源板上一塊芯片已爆裂，碎片上標有“277”字樣，實繪出其相關電路如圖1所示。查詢資料，這塊電源芯片應是TNY277PN，該電路應是副開關電源。檢測發現，電源芯片外圍元件完好，但開關變壓器的初級繞組和輔助繞組均已開路。分析認為，此機可能是開關變壓器內部打火引起線圈開路，并燒壞芯片。

    由于筆者手頭沒有這個芯片，該型開關變壓器也買不到，于是決定用DVD電源板上的變壓器和VIPer22A代換。
    分析原機線路，發現兩個特殊的地方：一是TNY277②腳的外圍元件和一般芯片有區別，R984阻值為12kΩ，ZD981的穩壓值為15V；二是主電源12V/24V過壓保護由ZD966和ZD965取樣，當上述電壓過壓時，ZD966或ZD965擊穿，Q992導通，這使得IC982處于截止?fàn)顟B(tài)。
    先不考慮原電路的特殊點，按VIPer22A的外圍電路予以改裝。在拆DVD電源板上的變壓器時，要記下變壓器的引腳功能，以便和原變壓器引腳對應，否則不能工作。VIPer22A的①、②腳接原芯片的⑤、⑥腳，⑧腳接原芯片④腳，短路R984，拆除Q951。將Q992的D極由原來接IC982的R極改為接K極，如圖2所示，當主電源發生過壓時，Q992導通，光禍導通，副電源停止工作。

    按上述改接后，先單板通電，測輸出電壓在1V～4V之間波動，VIPer22A的④腳電壓在8V～10V間波動。因空載時負載很輕，如變壓器輔助繞組輸出電壓太低，會引起電源不能正常工作，于是用漆包線在變壓器線圈空隙中穿繞1圈，串聯在輔助繞組任一端，如果輔助繞組輸出電壓反而降低了，則把加繞的一圈線頭對調即可。按此方法處理后上電，輸出電壓穩定在4V。該電源待機時，由于Q993截止，輸出電壓下取樣電阻只有R9829輸出電壓只有4V；當PS端為高電平時，Q993導通，R993并聯在R982兩端，輸出電壓升高到5V。同時，PFC和主電源正常啟動，接上主板上電開機，正常工作。實測VIPer22A的④腳電壓待機時為11V，開機后為17V。
    后來查閱TNY277PN的資料，發現其②腳并非VCC供電腳，而是控制芯片工作與否以及工作模式的多功能引腳，在內部和地接有一只6.4V的穩壓管，當該腳電壓達到5.85V時，芯片開始工作；若小于4.9V，芯片停止工作并自鎖；若電壓達到6.4V，IC內部穩壓管導通，芯片停止工作。
    另外，TNY277PN內部自帶啟動電路，并且正常工作后，仍然由內部電路提供工作電壓，這有別于其他電源芯片。
當輔助繞組輸出電壓高于21.4V時，ZD981擊穿，②腳電壓升高，芯片進入保護狀態。TNY277PN的①腳為開路保護端，當外接線路開路或光禍截止時（Q992因主電源過壓而導通），芯片馬上進入保護狀態。
    Q951是AC電壓過低保護管，R933-R935是AC電壓取樣電阻。當AC電壓過低時，Q951的b極電壓下降，Q951導通，TNY277PN的②腳電壓大幅下降，芯片停止工作。
