晶辰JCS30D-1M5 430二合一電源板用在長虹LED32B2000C、3D32B200（）IC等機型中。該板取消了PFC電路和專用副電源，開關電源采用LD7538（絲印號為“38”），輸出12.3V/3A和36V電壓，為主板和背光燈驅動電路供電；LED背光驅動電路采用BIT3260，將36V電壓升至約76V（實測值，板上標為132V/ 600n1A），為背光燈串供電，并對燈串電流進行控制和調整。

    一、電路分析
    1．市電輸入與整流濾波電路
    市電經保險管F1、熱敏電阻TH1進入兩級進線抗干擾電路。壓敏電阻VR1起過壓保護作用，當輸入電壓超過VR1的標準值時，保險管F1迅速熔斷，避免損壞后級其他元器件。熱敏電阻TH1構成防浪涌沖擊電路。開機時，TH1的阻值較大，限制了濾波電容的充電電流。當電流流過TH1時，TH1發熱，阻值變小，相當于短路，從而不再額外消耗能源。LF1、LF2、C1、CX2、CY3、CY4等構成EMC電路，濾除電源進線和電源自身產生的干擾脈沖。

    2．開關電源
    該機的開關電源由電源控制芯片Ic1（LD7538）、開關管Q1、開關變壓器T1為核心構成，見圖1。

   （1）LD7538簡介

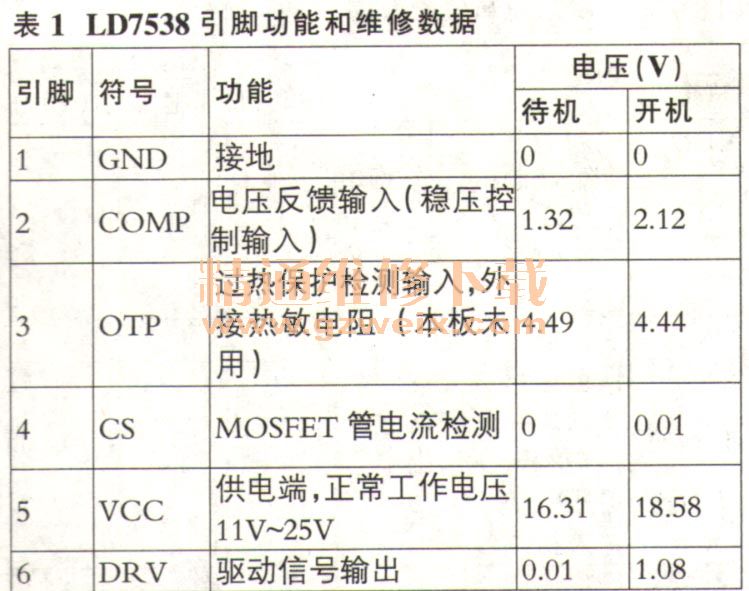

    LD7538是一款低啟動電流的電流模式控制器，防靜電能力強，具有極低的啟動電流（小于20μA），采用綠色模式控制，內置斜坡補償及過壓、過載保護和欠壓鎖定電路，具有300mA的輸裝，其引腳功能和正常電壓見表1。

   （2）啟動電路
    接通電源后，＋300V電壓經T1的①一②繞組為開關管Q 1的D極供電。同時，AC220V交流電壓經R 1～R4分壓后，形成一個正比于交流電壓的Vstart電壓，經R22、R23降壓，為IC1的⑤腳提供啟動電壓，開關電源啟動工作，IC1從⑥腳輸出激勵脈沖，推動Q1工作于開關狀態，其脈沖電流在T1中產生感應電壓。T1④一③繞組產生的感應電壓經D7整流、R25//k26限流、C6濾波，再經D9產生VCC電壓，替換啟動電路，為IC1的⑤腳提供工作電壓。
    T1⑥腳輸出的感應電壓經DS1、DS3整流，CS1、CS2、LSi、CS4濾波，產生12.3V電壓為主板供電，同時還為LED背光驅動控制集成電路ICS3供電。T1⑦腳輸出的感應電壓經DS4整流、CS7濾波，產生36V電壓為背光驅動升壓電路供電。
   （3）穩壓電路
    T1⑥一⑤繞組產生的感應電壓經DS1、DS3整流，CS1、CS2濾波，形成12.3VS電壓，經RS8加到光電禍合器IC2的①腳；同時，12.3VS電壓經LS1、CS4濾波，形成12.3V電壓，經RS10、RS11分壓后，加到三端誤差穩壓器ICS1的控制極（R）。當12.3V電壓升高時，加到ICS1控制極的電壓也隨之升高，ICS 1陰極（K）的輸入電流增大，流過IC2內部發光二極管的電流增大，IC2內部光敏三極管的等效電阻降低，IC1②腳流出的電流增大，經內部處理后，Q1導通時間減少，T1儲能時間減少，12.3V電壓降低。當12.3V電壓降低時，穩壓過程與上述相反。
