海爾V59、V69機芯液晶彩電大多采用三合一主板，其背光輸出連線多為兩根（LED +、LED-），屏內燈條采用的是多條串聯，或者是串并聯。32英寸的機型多采用3根燈條，每根燈條上有6-10顆燈珠；40英寸的機型多采用4根燈條，每根燈條上有10顆燈珠。所用燈珠電壓3V居多，少數采用6V的。常用的燈珠規格為2835、3030，工作電壓為3V，最大電流為400mA。比如某一機型有3根燈條，．每根燈條上有7顆燈珠，則LED＋電壓約為63V（3V X7 X3），燈串電流在300mA～350mA之間（每顆燈珠的實際功率限制在1W內）。
    在該類連接方式的燈條中，只要有一顆燈珠斷路，或者接觸不良，背光就不會亮。若單顆或多顆燈珠損壞，建議全部更換。否則，燈珠參數不一致，會導致新?lián)Q燈珠兩端的壓降不同，易導致燈珠再次損壞。燈珠壽命與本身散熱、靜電、溫度等因素有關，散熱不良是燈珠提前老化的常見原因。
    一臺海爾V59機芯液晶彩電，開機，背光閃一下就滅。
    首先用測燈儀檢測屏內燈條，燈條亮，持續用80mA電流點亮燈條，5min未見異常，然后恢復原機連線開機，背光點亮，關機后重新開機，發現又是一閃就滅。這時馬上拔下燈線，用測燈儀測試，發現背光電壓由之前的45V升到55V。仔細觀看，屏中間部位有一顆燈珠亮度閃爍。顯然，故障原因就是該燈珠引起的。
    本機屏內有三根燈條，每根燈條上有10顆燈珠（規格是3030），其連接關系如圖1所示。

    更換新燈條后該機故障排除，可繼續正常工作。此時測得背光輸出電壓為49.6V，總電流為0.637A，參見圖1。雖然流過單只燈珠的電流約為0.32A，低于其最大值，但該機的液晶屏后殼為塑料，燈條直接貼在塑料后殼上，散熱嚴重不良，所以燈珠易過熱損壞。為防止故障復發，建議適當降低燈條電流。

    三、背光恒流電路工作原理

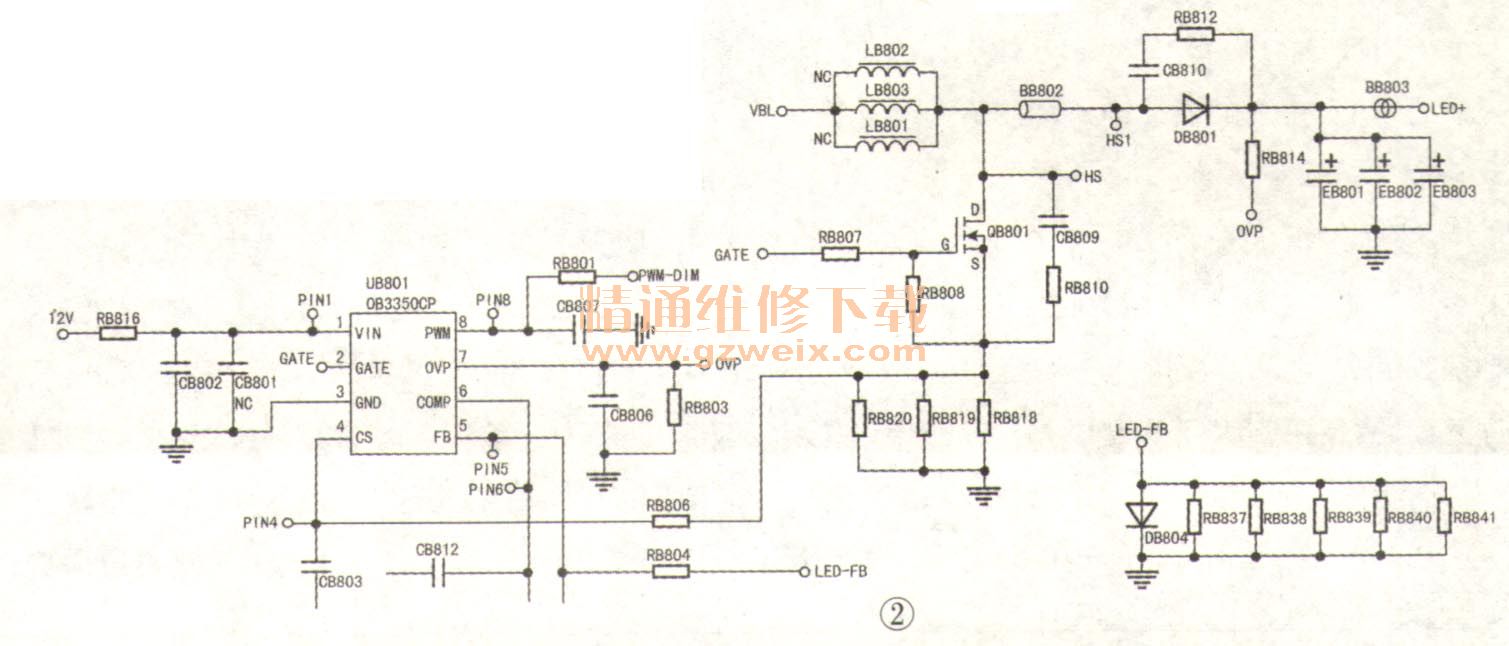

    本機的背光恒流電路以OB3350CP為核心如圖2所示。

    二次開機后，UB801的①腳得到12V電壓，⑧腳（PWM）輸入調光信號，UB801工作，②腳輸出方波信號，升壓管QB801工作在開關狀態，電感LB802蓄能，DB801、EB801整流濾波輸出LED＋電壓。燈條負極通過RB837～R841到地，這些電阻兩端的電壓送到UB801的⑤腳，控制②腳輸出的PWM占空比，以實現恒流控制。

    LED＋電壓還通過R814、R803分壓，R803兩端的電壓送到UB801的⑦腳，當該腳電壓超過2V時，IC判定輸出LED＋過壓，關閉②腳方波輸出，進行過壓保護。

    四、降低燈條電流的方法
    通過上面的分析可知：燈條負極對地電阻RB837～R841是燈條電流的檢測電阻，改變這幾只電阻的總阻值即可改變燈條電流。原機RB837～R841并聯后的總阻值是0.46Ω，此時燈條總電流為0.625A。去掉其中一只電阻（參見圖3）、總電阻約增大0.58Ω，此時燈條總電流降為512mA，減小了140mA，即流過每只燈珠的電流減小了70mA。 LED＋電壓也從之前的49.6V降為47.62V。試機觀察，圖像亮度基本無變化。
