1. SY8368A

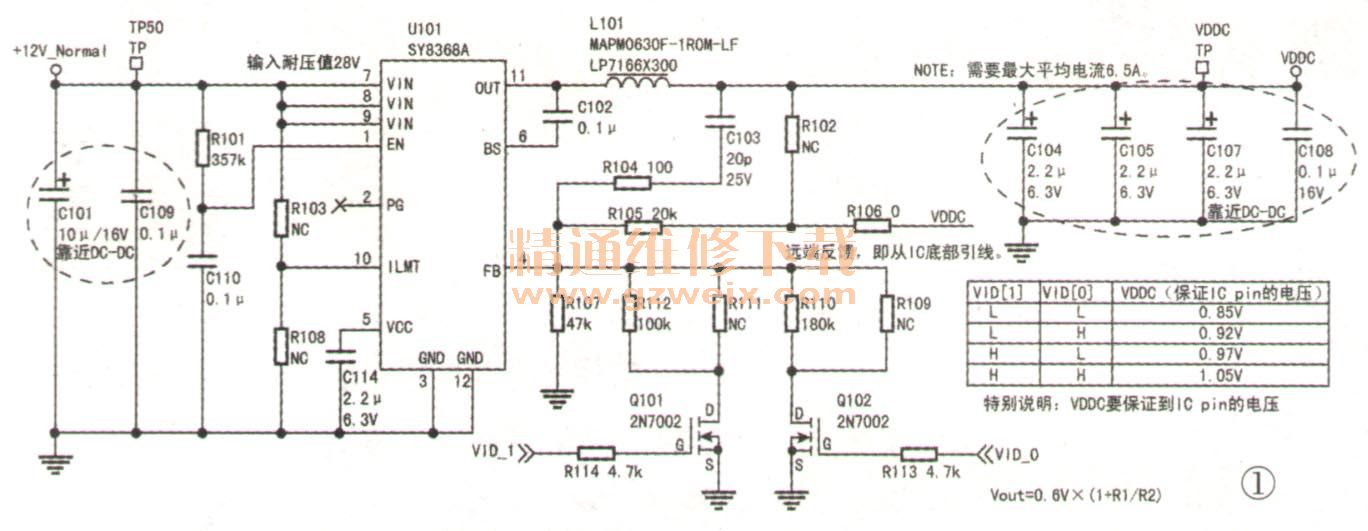

    此DC-DC塊響應速度快，能連續提供16A大電流，輸入電壓范圍為4V～28V（若電壓低于3.9V、IC將因欠壓保護）。此IC廣泛應用在手機、電視中。在長虹ZLS69機芯彩電中的應用電路如圖1所示。

    其①腳（EN）為使能端，由12V通過R101為U1（SY8368A）提供高于1.5V的電壓以啟動IC。②腳（PG）為IC正常輸出指示，若為低電平，表明IC輸出異常。⑩腳（ILMT）電流限制設置，此腳若設置為低電平、懸空或高電平，分別表示輸出電流限制在8A、12A或16A。在此機芯中，R103、R108未用，表示最大電流限制為16A。④腳（FB）為輸出電壓值設置及穩壓端，內接0.6V基準電壓誤差比較放大器，R105、R107的大小直接影響輸出電壓值。
    主芯片MSD9A938的運行頻率、運算速度不同，外部電路供給MSD9A938的供電（VDDC）電壓也不同。MSD9A938輸出兩路信號VID_1、VID_0分別經Q101、Q102控制電阻R112、R110是否接入電路，從而實現U101輸出VDDC電壓的校正。此機軟件設計了四種狀態，對應的VDD C電壓為0.85V、0.97V、0.92V或1.05V。
    ⑤腳（VCC）為IC內部LDO調整塊輸出3.3V濾波端，此電壓供U101內電路工作。⑥腳（BS）自舉端，與OUT端間接自舉電容C102，將⑥腳電壓抬高4V左右，給IC內部高邊驅動MOSFET管柵極提供較高驅動電壓。⑦～⑨腳為供電端。③腳、12腳為地端，11腳為OUT端，外接LC濾波元件，輸出1.05V電壓。
    維修說明：VDDC電壓不正常必然引起整機不工作，這時先查U101及外圍電路，然后檢查VID_1、VID＿0通道上拉電阻R、202、R205（均為4.7kΩ）及Q101、Q102組成的電路，最后檢查LC濾波元件及主芯片多個VDDC供電腳上的濾波元件，如C26、C27等，如圖2所示。

      2. MSH6110A

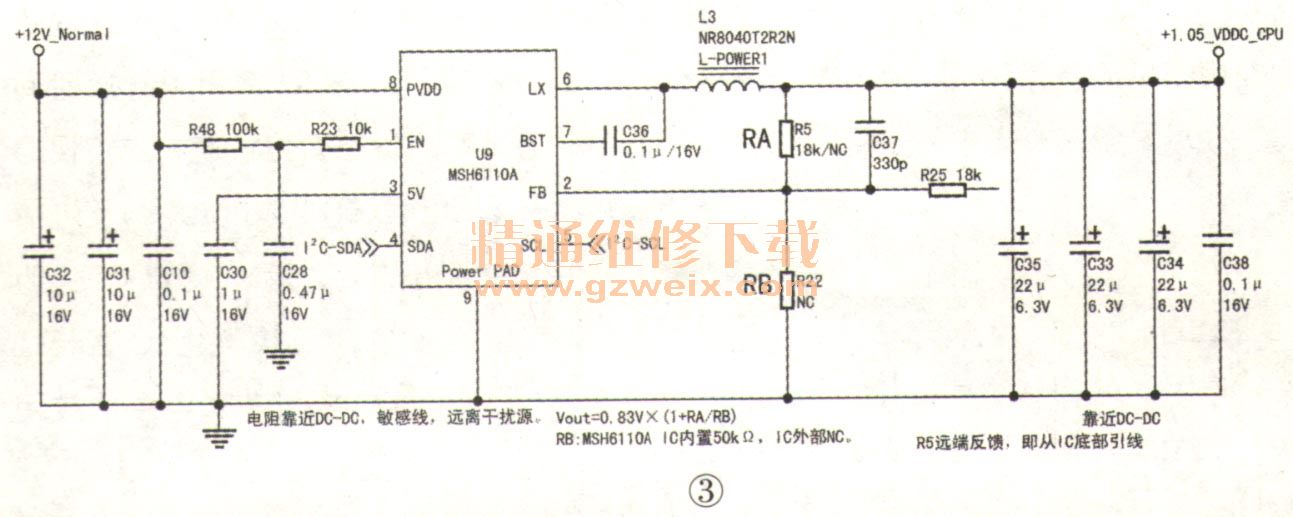

    MSH6110A是一塊PWM控制開關電源芯片，在長虹ZLS69機芯彩電中的應用電路如圖3所示。
