創維8R76機芯液晶彩電的主芯片采用RTD2634D -GR （176個引腳），主要機型有50E200E、50E5ERS、55E5ERS、55E360E等，現以55E360E型液晶彩電為例，對主板常見故障進行介紹。8R73、8R74、8R77等機芯的主芯片也為RTD2634D-GR，其主板故障檢修也可參考本文。
    故障現象1：整機不工作（不開機或開機后自動關機、死機等）。

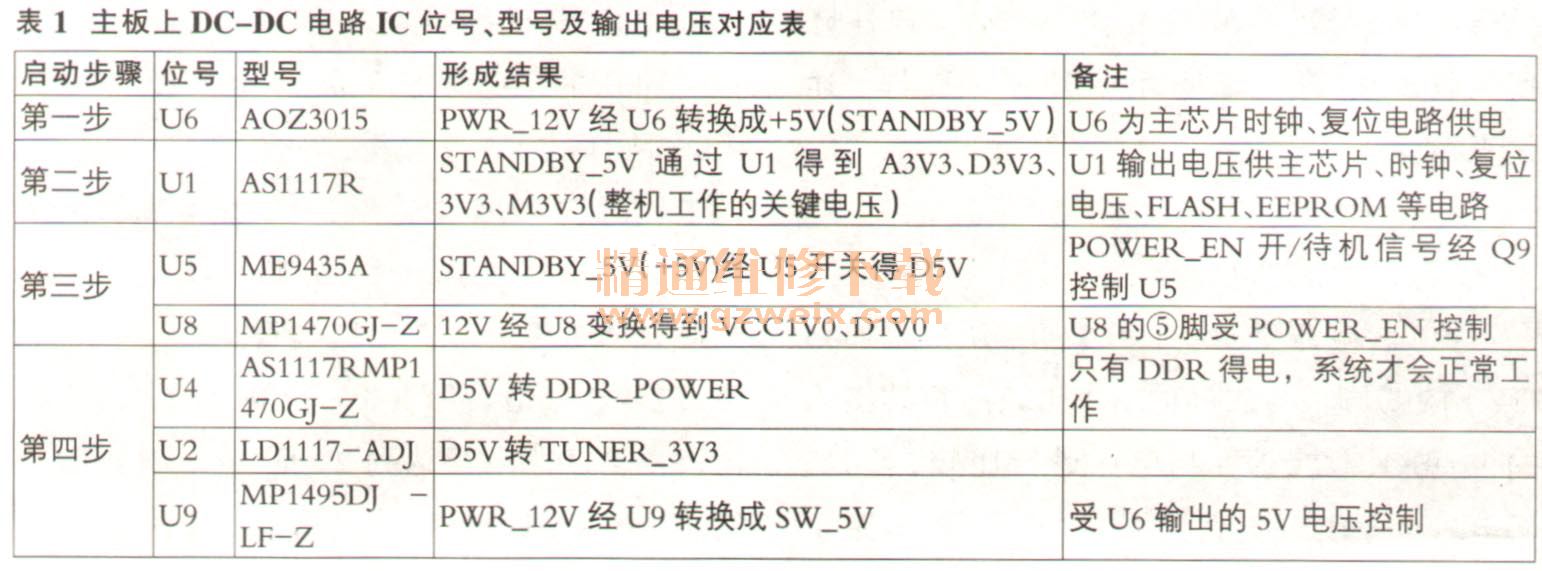

    分析檢修：本故障涉及主芯片、FLASH塊、EEPROM工作電壓：CORE-1V1、VDD33A-MAIN、DDR POWERIO＿3V3、V33POR、STB＿1 VO、VDD33A STB、AV33＿ HDMI、M3V3、VUSBO等。這些電壓有啟動時序性，見表1。電源產生的12V先經U6、U1形成控制系統所需電壓后，才會產生其他電壓，使DDR等電路工作。實修時，先測U6、U1輸出電壓，再測U8、U5輸出電壓。值得注意的是，U8、U5的輸出受主芯片輸出的開／待機信號控制。若開／待機信號電平無變化，說明故障原因是控制電路（主芯片、EEPROM、FLASH塊等）沒有工作。這時除測試DC-DC塊電壓外，還需測量各路電壓磁珠連接的后續電路，如圖1所示。如測量C279、C280等電容兩端電壓不正常，通常表明相關電壓傳輸電路出了故障，建議替換主板。



    若測得上述電壓正常，則檢查時鐘、復位電路。時鐘晶體X3 （27MHz）很容易找到，這里不多介紹。復位電路由主芯片131腳（RESET）內外電路組成，外圍元件僅有上拉電阻R283（接3.3V電壓）和接地電容C258，不開機時查此兩元件即可。

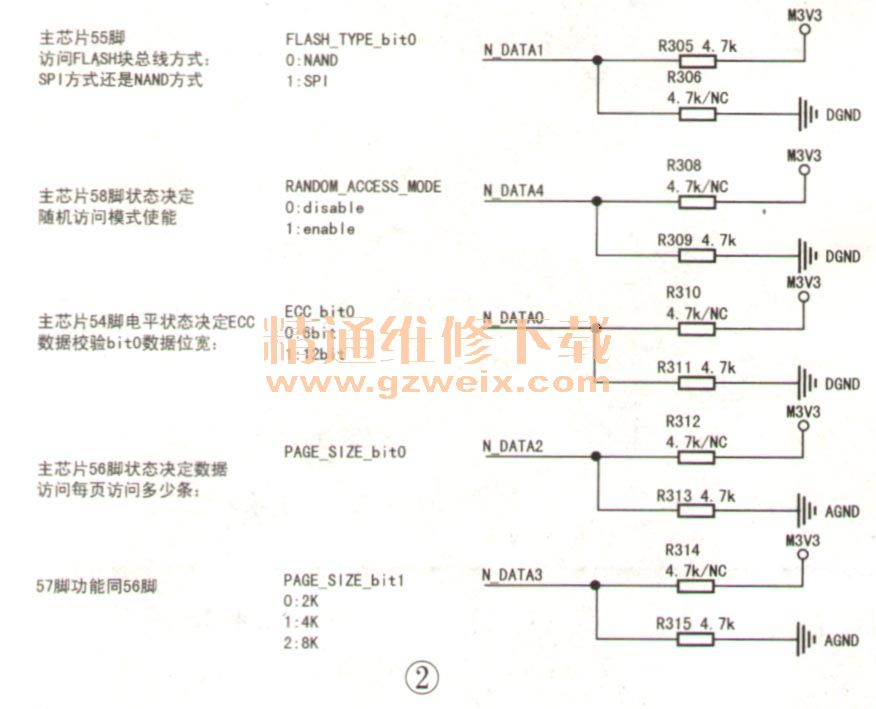

    接下來檢查FLASH與主芯片間通訊電路（N DATAO-Nes DATA7共8路）。該機主芯片既可連接SPI總線方式的存儲塊，也可連接NAND塊，這取決于N DATAO-N DATA4信號狀態，例如：主芯片55腳外接上拉電阻R305，而R306未用，說明主芯片與FLASH之間通訊采用SPI總線方式。在該機芯中，這幾路總線的默認電平全為“0”，如圖2所示。本機芯FLASH采用TC58NVGOS3ETA00、DATAO-DATA7為8路數據信號，CE為芯片使能訪問指令，WE為寫指令，RE為讀指令，CLE為鎖存使能指令，ALE為地址鎖存指令，WP為寫保護指令，RY/BY為準備就序或占用指令。若上述數據信號或指令通道之一異常，則會導致不開機。這些信號可用示波器檢測，不能用測量電壓的方法判定，因?yàn)槿f用表的內阻會影響數據或指令信號，即使在正常的電視機上測試，也會出現死機現象。
