一臺康佳LED42E320N型液晶彩電，冷機開機后背光忽明忽暗，聲音斷斷續續，藍屏有拖尾現象，七八秒后背光、伴音恢復正常，白屏，關機后再開機，圖像、聲音正常。
    此機采用三合一板（35016895），沒有PFC電路。故障時測量主電壓VBL在75V～85V之間波動，12VSB電壓在6.5V-9V之間波動。燈條插座XS701的⑦腳（LED＋）電壓在170V～190V之間波動，③腳（LED＋）在225V～255V之間波動。此時拔下XS701燈條插頭，聲音仍然斷斷續續；再插上XS701，聲音正常，電壓也穩定，但白屏、無圖像，估計白屏系邏輯板程序因供電異常所致，判斷故障部位在開關電源、背光驅動電路或LED燈條中。為了快速判斷故障部位，在冷機時先斷開LED燈條供電插頭XS701試機，故障出現，幾秒后斷電插上XS701再次開機，一切正常，此時XS701的③、⑦腳電壓均穩定在175V。接下來調換兩組燈條插線再試機，XS701的⑦、③腳電壓與上述相同，說明燈條正常，故障在主板。

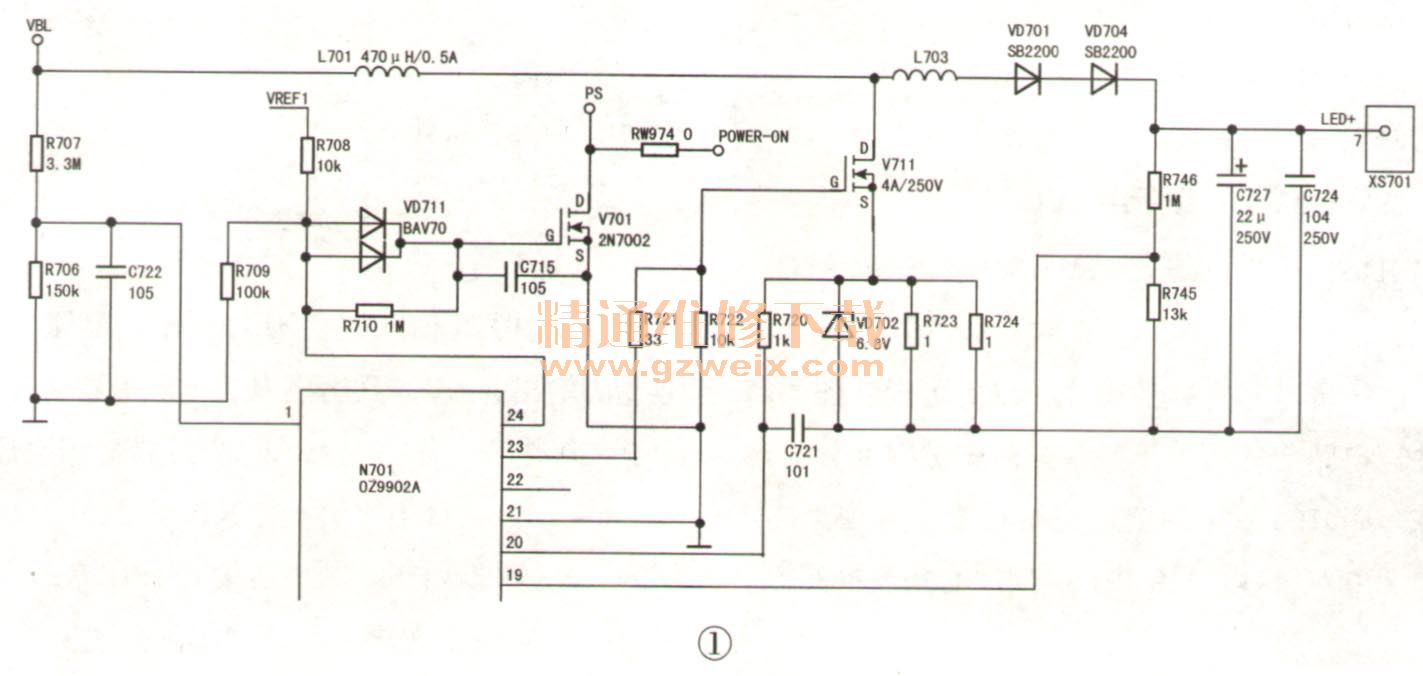

    該機的背光控制芯片采用OZ9902A（N701）、其24腳為錯誤保護輸出，經V701形成PS信號，與POWER-ON信號相連，如圖1所示。斷開連接電阻RW974（即取消負載異常保護）開機，VBL電壓穩定在95V。XS701的⑦腳LED＋電壓上升到110V后又降至95V、③腳LED＋電壓為175V，光柵左邊暗、右邊正常。調換兩組LED燈條插線后試機，光柵右邊變暗。綜合上述檢測，判斷燈條、電源都正常，故障原因為V711不升壓。

    對比另一路升壓電路進行檢測，尤其是19腳（OVP）外圍元件，發現取樣電阻R746 （1 MΩ）在路阻值偏小，但是拆下測量阻值正常，估計電阻底部粘膠漏電，除去粘膠并更換R746后試機，故障排除。
    提示：正常時該機VBL電壓在開機后從65V升至110V，隨后又降到95V，并保持穩定；LED＋電壓從65V升至110V，然后驟升到175V;LED－電壓在開機后由0.2V升到11.5V，幾秒后降至0.8V、并在0.8V～4.8V之間波動。
