故障現象：該機開機后，有聲、有圖，但在使用中背光無規律熄滅，從而出現有聲無圖現象
    分析檢修：該機背光芯片是BD9896，還有一塊HT46R46（應該是控制芯片）和一塊LM393芯片。該機使用時間較長，有可能是燈管老化（其特征是圖像顏色發紅）引起背光高壓不穩定，如果高壓超過保護電路設定值，背光就會熄滅。保護電路一般由LM393之類的電壓比較器組成，用兩只電阻對電源電壓分壓，形成一個參考電壓；分壓電容對高壓線圈輸出的電壓分壓，形成VS電壓。比較器對這兩個電壓進行比較，如果VS電壓大于參考電壓，保護電路動作。
    該機線路復雜，并且LM393不是對VS電壓進行監測，而是監測燈管工作電流IS，看來不能采用提高比較器參考電壓的方法來排除故障，而要用下述辦法解決問題：

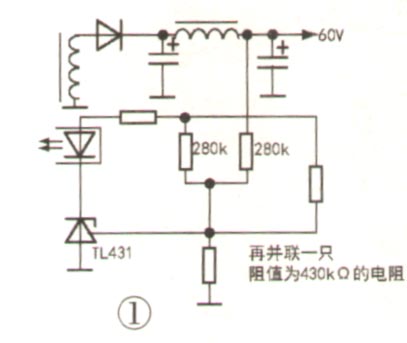

    一是適當降低背光供電電壓。該機背光供電是60V，其穩壓線路簡圖如圖1所示。原來的取樣電阻是由兩只280kΩ電阻并聯的，在這兩只電阻上再并聯一只430kΩ的電阻，輸出電壓降為55V（不能再降低了，因?yàn)楸彻怆娐酚泄╇婋妷罕O(jiān)側，低于一定值后背光不工作）。

    二是適當降低亮度。該機采用直流電壓控制背光亮度（模擬電壓調光方式）。找到主板送到背光板的BRT（亮度控制）線，剪斷這根線，串入3只1N4148型二極管（正極接主板側，負極接背光板側）。當然，也可以用遙控器將菜單中背光亮度值調小，但是部分液晶電視在啟動時，主板發出BL-ON（背光工作）信號，背光芯片用軟啟動方式輸出高壓，此時主板發出最高亮度信號（實側電壓為3.3V），幾秒后主板才會發出保存在存儲器里的用戶設定的亮度信號（實際上許多LED背光同樣如此，如果只用遙控器調低亮度，開機時仍然會有幾秒鐘的），在此過程中，保護電路有可能要?jiǎng)幼鳌Ａ硗猓�如果用戶自行調高亮度，故障還將重現。因此，建議在亮度控制線中串聯二極管，以固定地下降亮度。
    采用上述方法后故障消失，雖然背光亮度有所降低，但可以用調高圖像菜單中的亮度和對比度來彌補。

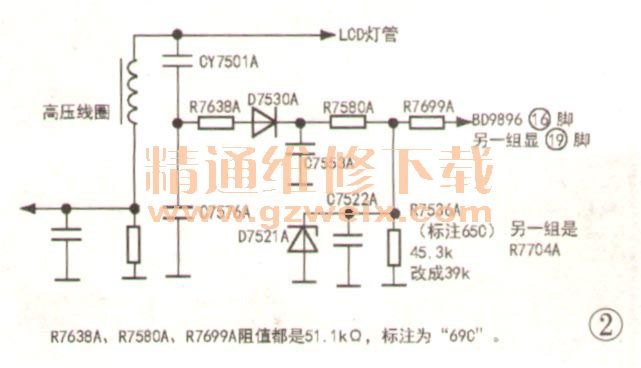

    后來又遇一臺該型機冷開機背光一亮即滅故障，在網上找到該機型解決辦法：把IR7536A和R7704A電阻從原來45.3kΩ（電阻表面標注64C）改為39kΩ，按實物畫出相關電路（有兩組完全相同的電路，R7704A在另一組），如圖2所示。高壓變壓器輸出的高壓經CY7501A和C7576A分壓后，經D7530A整流、C7553A濾波，形成高壓檢測電壓VS，再經R7580A和R7536A分壓后，送到BD9896的16腳（VS檢測端）。冷開機時，燈管兩端電壓較高，VS電壓超過BD9896的保護值，背光停止工作。雖然把R7536A和R7704A阻值改小，可以降低VS電壓，使背光點亮，但是這兩只電阻不能取值過小，因?yàn)楸彻庑酒�的VS檢測腳有一個正常工作范圍，當高于其上限時，芯片判斷為輸出高壓過高或燈管開路（低于其下限，則判斷為輸出高壓過低或負載過重），使背光芯片停止工作。通過實驗，這兩只電阻的阻值比原電阻減小10％～20％均可。
