TI公司生產的寬輸入電壓DC/DC轉換IC性能優良，具有輸入電壓范圍寬、輸出電流大、效率高、保護功能完善等優點，主要應用于工業自動化和電機控制、12V/24V/48V等直流低壓電源供電系統，下面簡要介紹十款這類DC/DC轉換IC。
      1. TPS51117
    TPS51117是一款高效率、低功耗同步降壓控制器，采用TSOOP-14封裝（見圖1a）。其主要性能：輸入電壓：1.8V～28V工作電壓為5V）；輸出電壓：0.75V～5.5V；輸出電流：10A ;過壓保護：輸出值的110%；電源良好指示輸出：95%～105%；熱關斷溫度：160℃、TPS51117典型應用電路見圖1b。

      2. TPS54360DDA
    TPS54360DDA是一款電流模式控制的高效降壓控制器，采用HSOIC～8封裝（見圖2a）。其主要性能：輸入電壓：4.5V-60V；輸出電壓：Vour=0.8（1+R1 /R2）見圖2b；最大輸出電流：3.5A；效率：可達92%；欠壓輸入鎖定電壓：4.3V；輸出電流限制：4.5A；熱關斷溫度：1760℃。TPS54360DDA典型應用電路見圖2b。

    3. TPS54362-Q1
    TPS54362-Q1是一款異步PWM開關模式降壓轉換器，采用帶增強型散熱墊的TSSOP-20封裝（見圖3a）。主要性能：輸入電壓：3.6V～48V;輸出電壓：Vour=0.9V～18V；最大輸出電流：3.0A;欠壓輸入鎖定電壓：2.6V；短路保護：13腳電壓＜0.2V時，輸出欠壓／過壓保護：≤95%Vo或≥106Vo；熱關斷溫度：1750C. TPS54362-Q1的典型應用電路見圖3b。

      4. TPS54531
    TPS54531是一款高效率大電流同步降壓轉換器，采用SOIL-8封裝（見圖4a）。其主要性能：輸入電壓：3.5V～28V；輸出電壓：Vout=0.8 [1 +（R4+R5）/R6]見圖4b；最大輸出電流：5.0A；效率：可達90%；可編程最低欠壓輸入鎖定電壓：1.25V; 逐周期輸出過流限制：6.3A；熱關斷溫度：165℃; 瞬態過壓保護：高于Vo的109％關斷，低于Vo的107％重新恢復輸出。TPS54531典型應用電路見圖4b。

      5. TPS54540

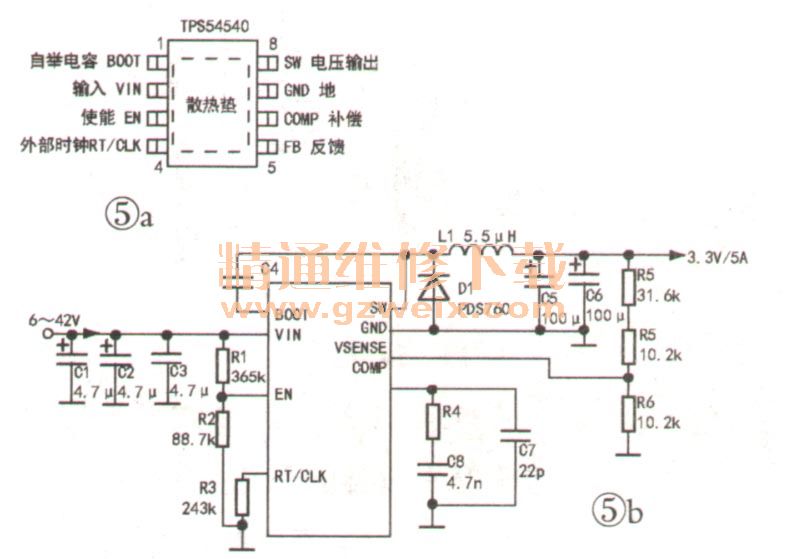

    TPS54540是一款高效率、大電流、耐高溫同步降壓轉換器，采用SOIC-8封裝（見圖5a）。其主要性能：輸入電壓：4.5V～42V；輸出電壓：Vout=0.8（1 +R5/R6）見圖5b；最大輸出電流：5.0A；效率：可達92%（12V電壓輸入時）；內部欠壓輸入鎖定閉值：4.3V;輸出過流限制：7.5A；熱關斷溫度：176℃;瞬態過壓輸出保護：高于V。的109％關斷輸出，低于Vo的106％重新恢復輸出。TPS54540典型應用電路見圖5b。順便指出：與TPS54540封裝形式與引腳功能、性能完全相同的還有TPS54560，不同之處，僅輸入電壓范圍為4.5V～60V。
