客戶將這臺佳能MD 160數碼攝像機（見圖1,送來修時，其故障現象是能開／關機，空機操作時所有功能正常，帶倉進出自如。當客戶將隨身帶的一盒磁帶裝進帶倉幾秒后，攝像機即提示帶倉出現故障需要重啟，然后進入自動保護狀態，接著剛裝進的磁帶被帶倉自動彈出。反復操作幾次，現象依舊，懷疑客戶隨身帶的磁帶有問題，換上一盒維修用的正常的磁帶進行試機操作并反復檢查，最終確認該攝像機的故障是無法識別帶頭帶尾。

    據客戶介紹，該故障是被摔過一次后出現的，。因而可以確認為機內某個元件被摔壞所致，但到底哪個元件被摔壞，在目測無法發現的情況下，只好按先機械后電路的維修原則，先查機械部分相關的配件和線路，再查有關的電路部分。

    檢修過程：這款數碼攝像機使用DV磁帶作為記錄媒體，具備裝載運行磁帶的機械式帶倉，俗稱“機芯”。

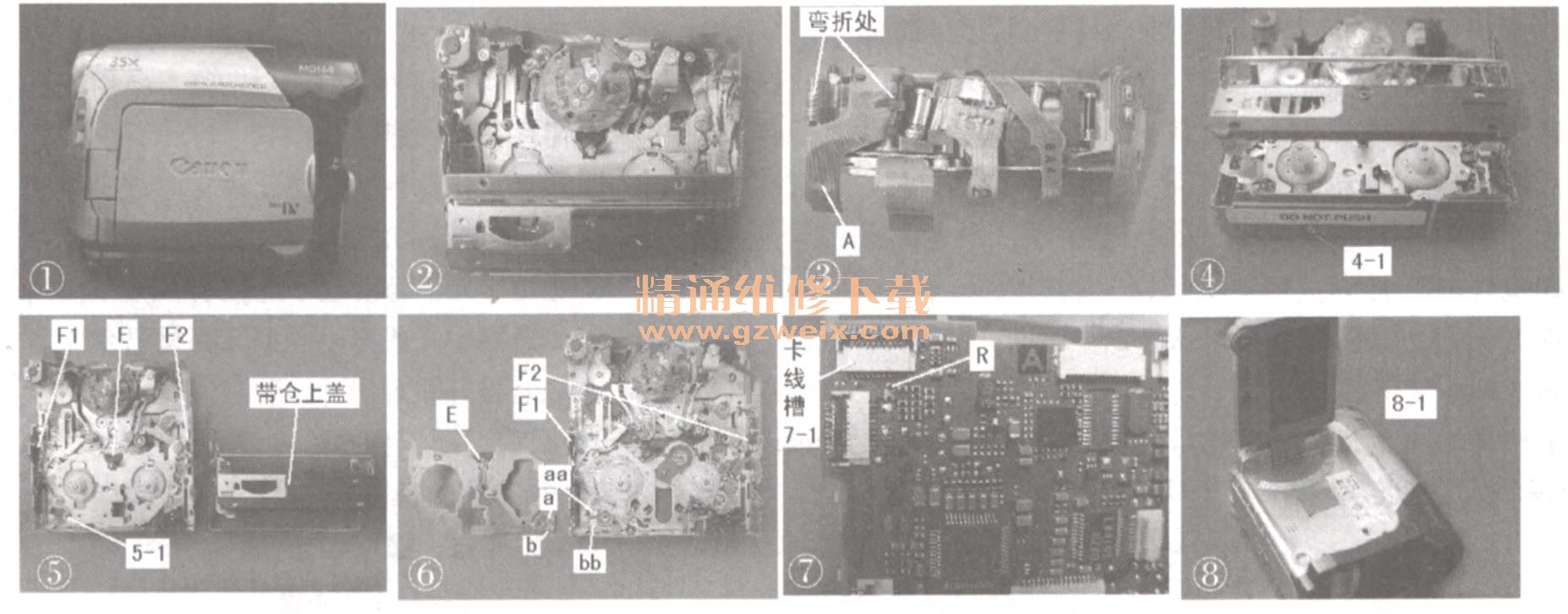

    1．這里略去從整機分解拆卸出機芯的具體步驟，直接展示出佳能MD 160數碼攝像機的機芯，見圖2。
    2．圖3是機芯的一個側面圖，排線A負責機芯向主板電路提供帶倉部分的狀態檢測信號。排線A損壞后，主板電路無法接收到機芯的有關狀態信號，就會進行自動保護。排線A有兩個地方是彎折的，這兩個彎折的地方有隨著機芯不斷運動造成疲勞損斷的可能。經過查看，該排線A狀況良好，沒有明顯折損的痕跡。
    3．給帶倉的驅動電機加電使帶倉處于出倉狀態，并彈起帶倉上蓋，見圖4。
    4.卸掉帶倉上蓋的固定釘4-1，拿開帶倉上蓋，如圖5所示。該帶倉的帶頭帶尾檢測裝置由一個發光二極管E和安裝在帶倉兩邊的光敏接收二極管F1,F2及相應的線路組成。
    5.擰下圖5中的固定釘5-1，將帶有發光二極管E的壓板輕輕向維修臺南面方向適當移位一點然后提起，見圖6。
    6．如圖6所示，用萬用表測量，發光二極管E和邊上兩個接收二極管F1,F2均正常，圖6中a點與as點、b點與bb點的接觸良好，接觸面鍍銀正常沒有氧化。再用萬用表測量接收二極管F1,F2的輸出腳至排線輸出端A正常，aa,bb點至排線輸出端A也正常。至此，可以判定機芯的帶頭帶尾檢測器件及相應的線路沒有問題，故障應該出在電路板上。

    將機芯復原裝配好后，把檢查的方向轉移到電路主板上。
    7．圖7是MD 160型攝像機的電路主板，機芯的排線A對應接插在圖7的卡線槽7-1。檢查卡線槽7-1不存在虛焊銹蝕等接觸不良問題，但卡線槽7-1下方附近的一個電阻R異樣，該電阻左邊不在焊接點上，左邊焊點被損壞，通往卡線槽流向帶倉的檢測電路在此斷路。由此可以肯定就是這個電阻R受到外力的撞擊引起移位，造成檢測電路的電流中斷，主板電路也就無法得到帶倉的檢測信號。刨開新的焊接點，將電阻R挪正位子焊接好后，裝機通電檢測，故障排除。
8．機器修好后，回過頭來思考是什么原因造成這個電阻被撞壞呢？原來攝像機的顯示屏一側被撞的位置有一個固定釘，見圖8中8-1。根據客戶的敘述，那么這個攝像機在被摔壞的瞬間，應該是顯示屏一側首先受到?jīng)_擊力，屏一側的釘8-1順勢撞擊到主板上的電阻并將其撞離原來的焊接點，就此形成故障。為防止再次出現類似的故障，回裝攝像機的時候作了兩個處理：一是在機內電阻R對應的地方貼上一塊絕緣膠布做緩沖隔離，二是將屏側外殼上的固定釘8-1換成長度短一點擰上。
