人的眼睛能看到的可見光按波長從長到短依次為紅、橙、黃、綠、青、藍、紫。比紫光波長更短的光叫紫外線；比紅光波長更長的光叫紅外線，人的肉眼是看不到紅外線的。因?yàn)閿?shù)碼攝像機用CCD感應所有光線這就造成所拍攝影像和我們?nèi)庋壑豢吹娇梢姽馑�產生的影像很不同。為了解決這個問題，數碼攝像機在鏡頭和CCD之間加裝了一個紅外濾光鏡，其作用就是讓一定波段內的紅外光通過，吸收或反射可見光和紫外線。目前大多數的紅外攝像機采用LED紅外發光二級管作為紅外攝像機的主要材料。
    紅光的波長范圍為0.62μm0.76μm；紫光的波長范圍為0.38μm～0.46μm。紅外夜視，就是在夜視狀態下，數碼攝像機會發出人們?nèi)庋劭床坏降募t外光線去照亮被拍攝的物體，關掉紅外濾光鏡，這時我們所看到的是由紅外線反射所成的影像，而不是可見光反射所成的影像，即此時可拍攝到黑暗環境下肉眼看不到的影像。
    在電視監控系統工程中，過去很少應用紅外燈，但由于現今社會犯罪比率不斷增加，紅外線在夜間監視所扮演的角色更加突出，對重要的場所越來越要求做到24小時連續監控。實現夜視的方法，可以采用常規的可見光照明，但此法不僅不能隱蔽，反而更加暴露監控目標。隱蔽的夜視監控，都是采用紅外攝像技術。紅外攝像技術分為被動紅外攝像技術和主動紅外攝像技術。被動紅外攝像技術是利用任何物體在絕對零度（-273℃）以上都有紅外光發射的原理。由于人的身體和發熱物體發出的紅外光較強，其他非發熱物體發出的紅外光很微弱，因此，利用特殊的紅外攝像機就可以實現夜間監控。被動紅外攝像技術由于設備造價高且不能反映周圍環境狀況，因此在夜視系統中不被采用。主動紅外攝像技術是利用特制的“紅外燈”人為產生紅外輻射，產生人眼看不見而普通攝像機能捕捉到的紅外光，輻射“照明”景物和環境，利用普通低照度CCD黑白攝像機或使用“白天彩色夜間自動變黑白”的攝像機或“紅外低照度彩色攝像機”去感受周圍環境反射回來的紅外光，從而實現夜視功能。

    一、紅外攝像機的分類
    1．已淘汰的鹵素?zé)艏t外攝像機
    鹵素?zé)舻陌l(fā)光功率非常強大，當然耗電量以及發熱也會相對比較大，成本比較高，它的致命缺點是體積大、散熱不充分，壽命非常短，一般都在一千小時以內，而且紅暴現象特別嚴重，故不適合用于民用夜視監控方面。鹵素?zé)艏t外攝像機因功率大且有濾光片光熱轉換，所以發熱問題尤其嚴重，維護成本較高、壽命短。
    2. LED紅外攝像機
    如圖1所示，LED紅外燈是由一定數目的紅外發光二極管組成發光體。紅外發射二極管由紅外輻射效率高的材料（常用砷化稼GaAs）制成PN結，外加正向偏置電壓向PN結注入電流激發紅外光，光譜功率分布為中心波長830nm～950nm，半峰帶寬約40nm左右，它是窄帶分布，為CCD攝像機可感受的范圍。LED紅外攝像機一般適用于10m～100m中短距離，市場占有率最高，但是存在光照不均勻問題，主要適合于樓道、大廳、倉庫等室內及建筑物外圍、小區周界、道路等中短距離監控。

    3．LED陣列式紅外攝像機
    如圖2所示，陣列式紅外燈的內核為發光二極管陣列（LEDArray ），與傳統的LED相比具有以下優點：

    （1）亮度高，單LEDArray的輸出約為1W-30W，亮度約是常規單LED的輸出5rnW～15mW的數十倍，所以射距遠；
    （2）電光轉換效率高，普通紅外LED的電光轉換效率僅為10％左右，而LEDArray電光轉換效率提升為25％左右；
    （3）體積小，LEDArray技術將發光單元高度集成，在相同亮度指標下比普通LED紅外燈產品體積小很多；
    （4）壽命長，LEDArray的壽命為50000h，比普通LED壽命高得多。陣列式紅外燈產品有一個明顯的不足，即“偏心現象”。由于其發光角度可達到120°～180°，因此必須通過透鏡來縮小送光角度，以配合攝像機鏡頭，這樣不可避免的很多光就偏離了透鏡的中央，造成送光效率不佳。LED陣列式紅外攝像機適用范圍基本與LED紅外攝像機一樣，比較適合大廳、倉庫等室內及建筑物外圍、小區周界、道路等中短距離監控應用。
    4．點陣式紅外攝像機

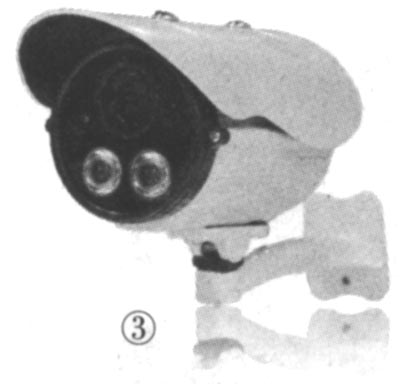

    如圖3所示，它采用的是點陣式紅外燈光源。點陣式紅外燈使用的第三代紅外發光元器件是在第二代產品—陣列式紅外燈（LED-Array）的基礎上發展而來，因此也叫第二代LED-Array。第二代LED-Array跟第一代相比最大的優點是體積小、散熱好、衰減慢、壽命長，額定壽命為50000h。點陣式紅外燈也叫大功率陣列式紅外，跟小功率陣列式紅外燈最大的不同是亮度更高、成本更低，并通過獨立透鏡，按照使用需求任意調節光的分布角度，這樣就同時解決了第一代的“手電筒效應”問題和第二代的“偏心現象。

    5．激光紅外攝像機

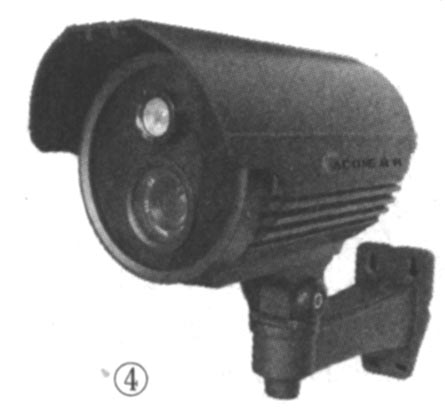

    如圖4所示，激光紅外攝像機照射距離可達300米～-500米，由于能量集中，角度小近距離不宜采用，目前成本仍較高。比較適合于森林防火、油田、鐵路、水利、景區、軍事、養殖、港口和平安市場等場所的監控，隨著成本的進一步降低，目前已經應用到包括小區在內的眾多需要夜視監控的領域。因而，紅外攝像機需要根據具體使用環境，特別是夜晚環境情況來確定攝像機類型。
