附錄B硬盤電機驅芯片引腳電阻值（又稱為打阻值）

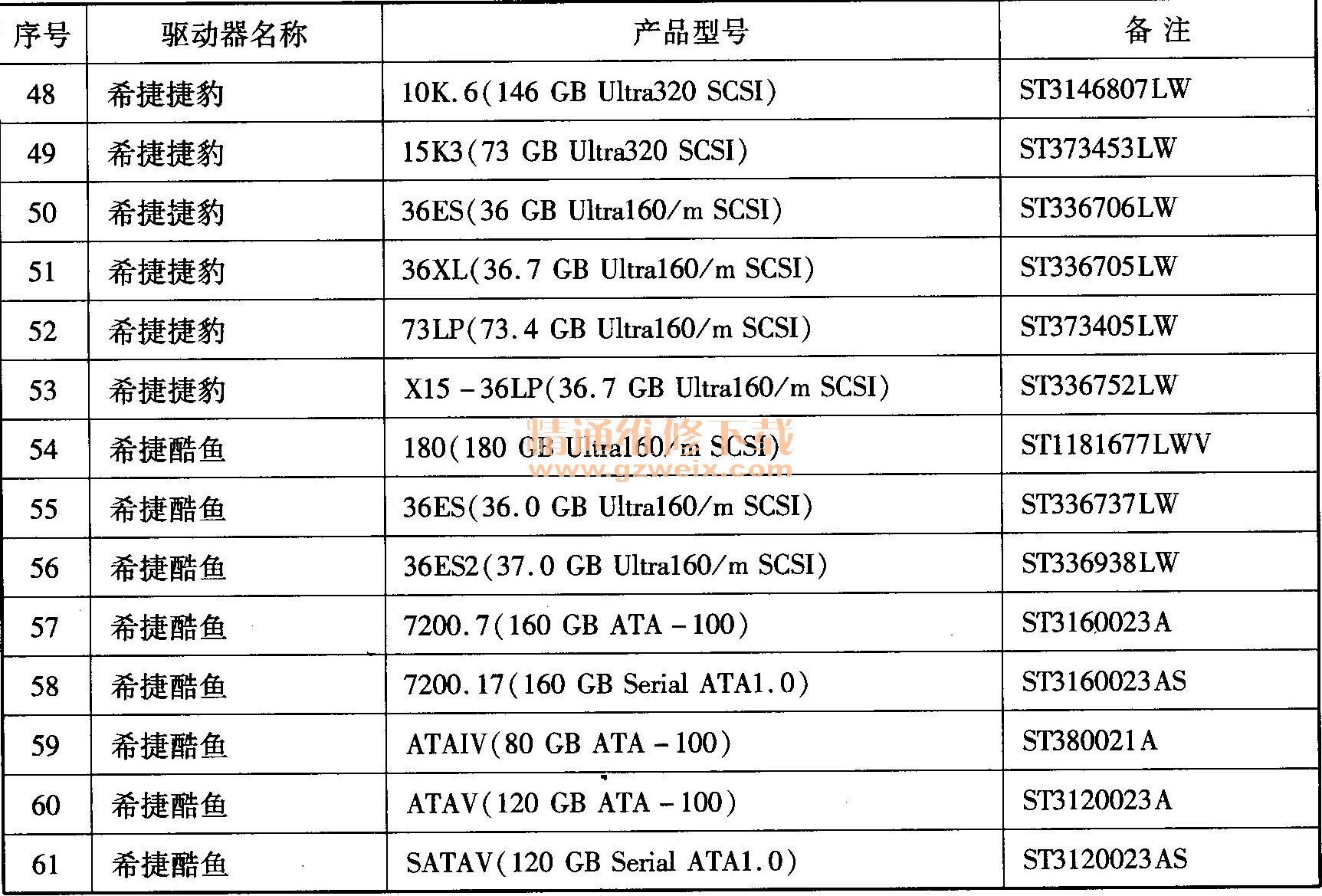

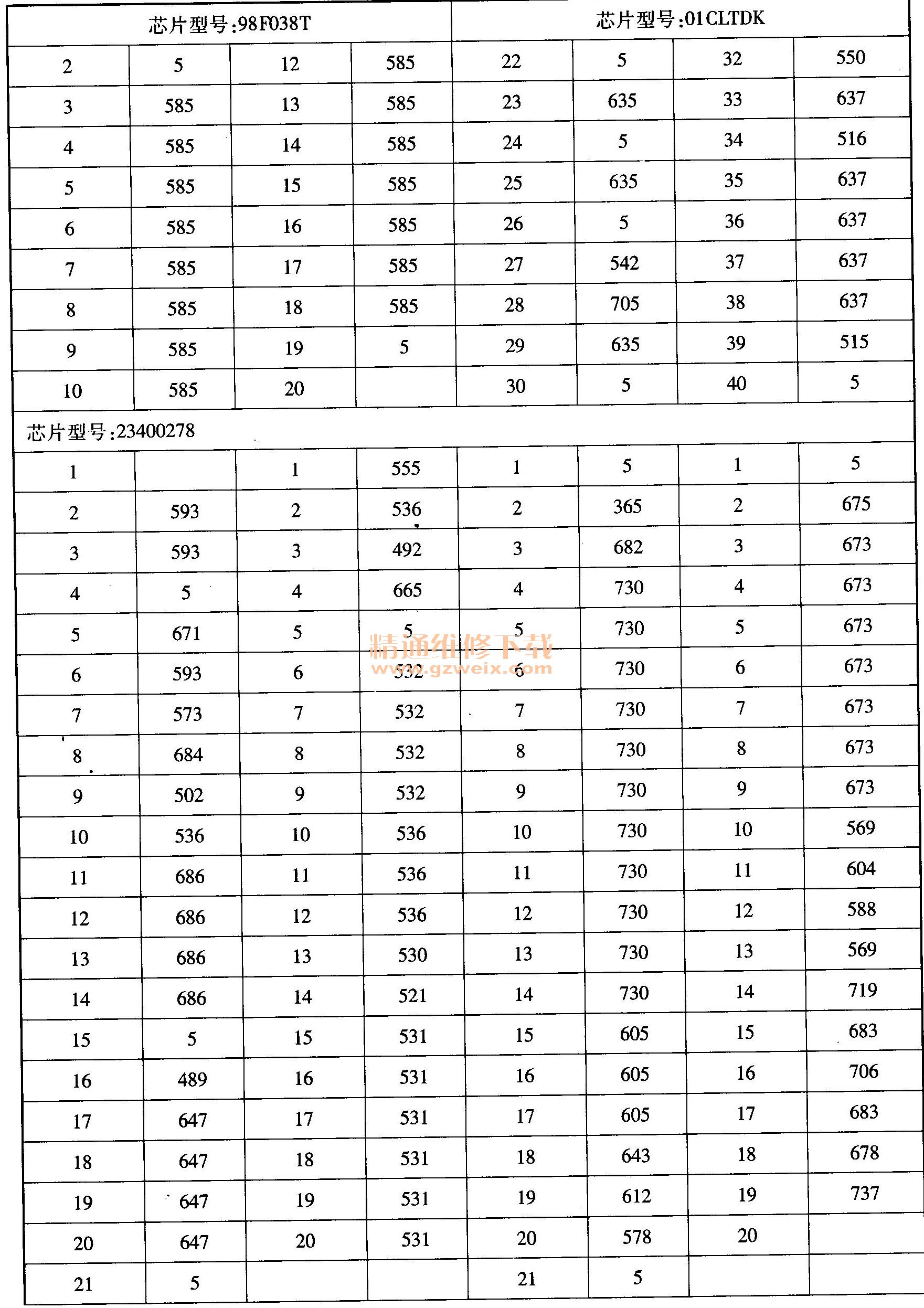

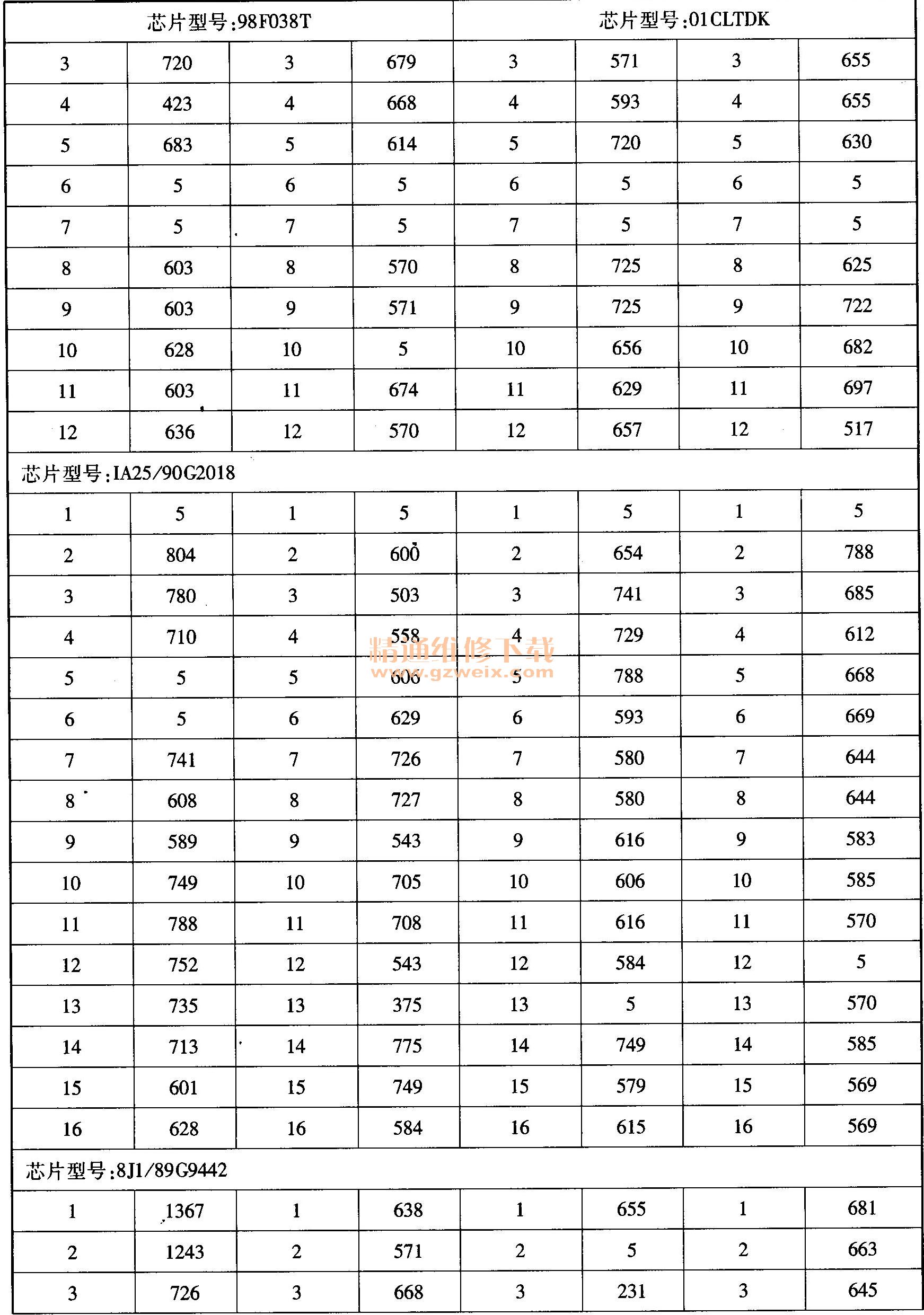

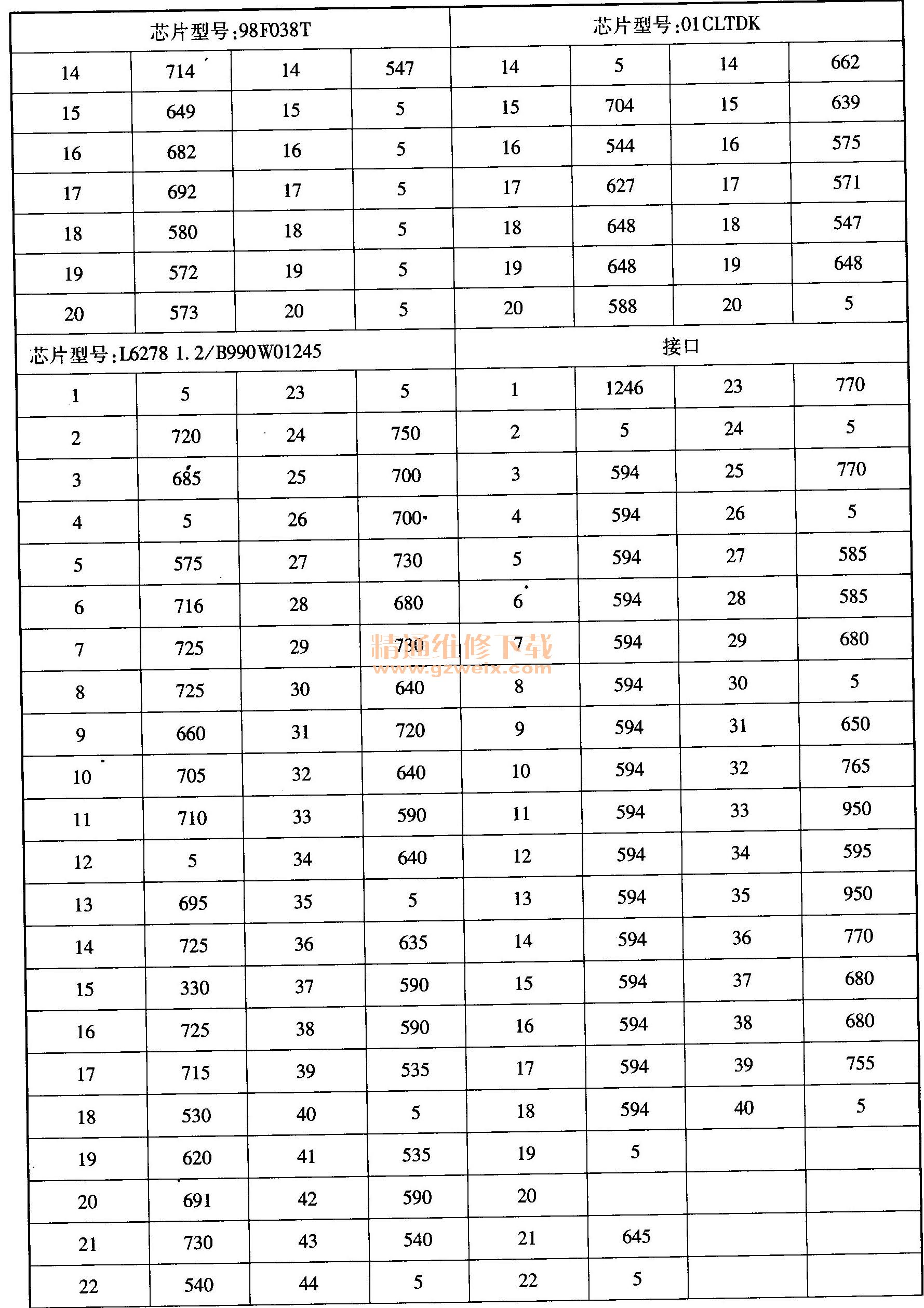

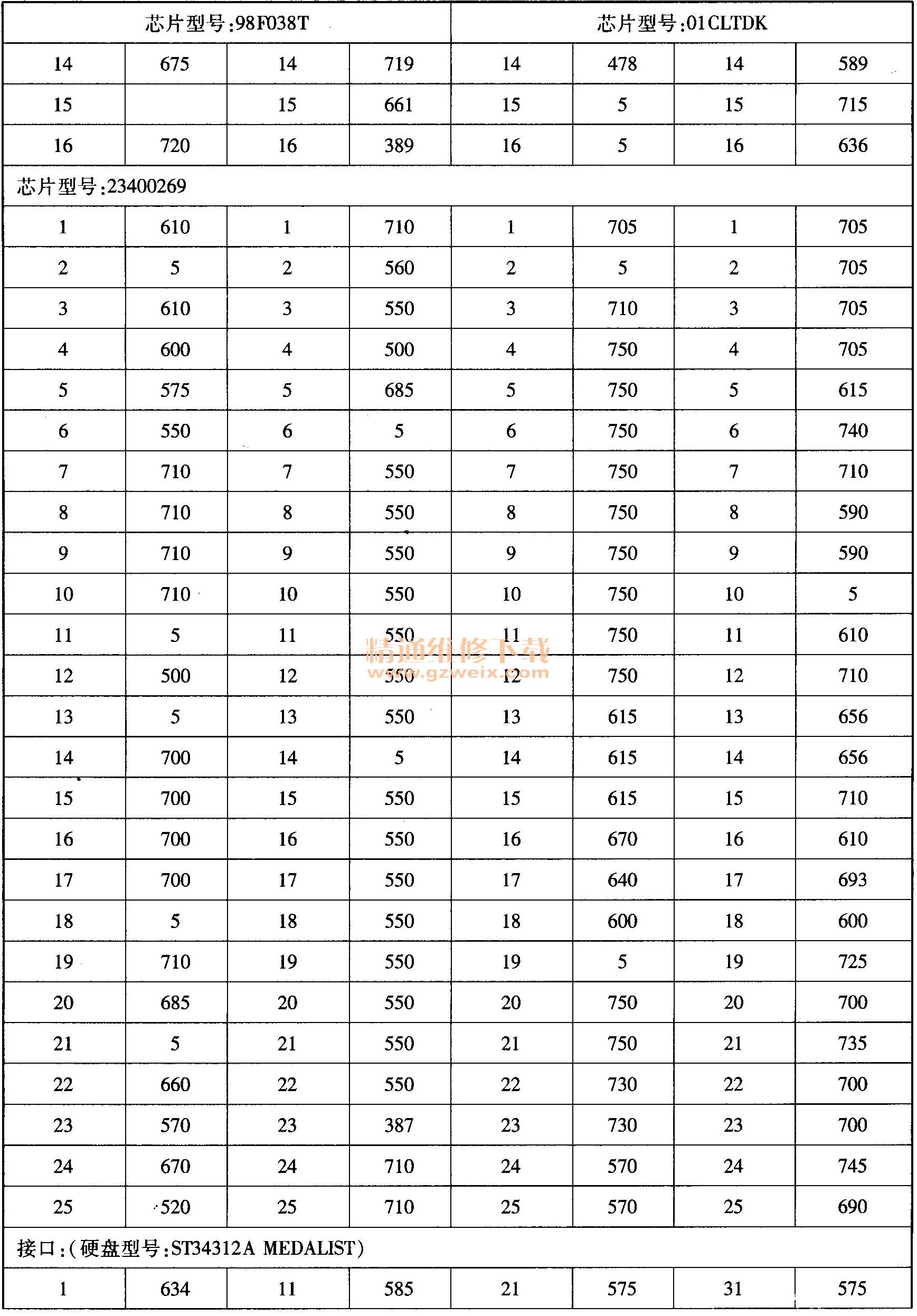

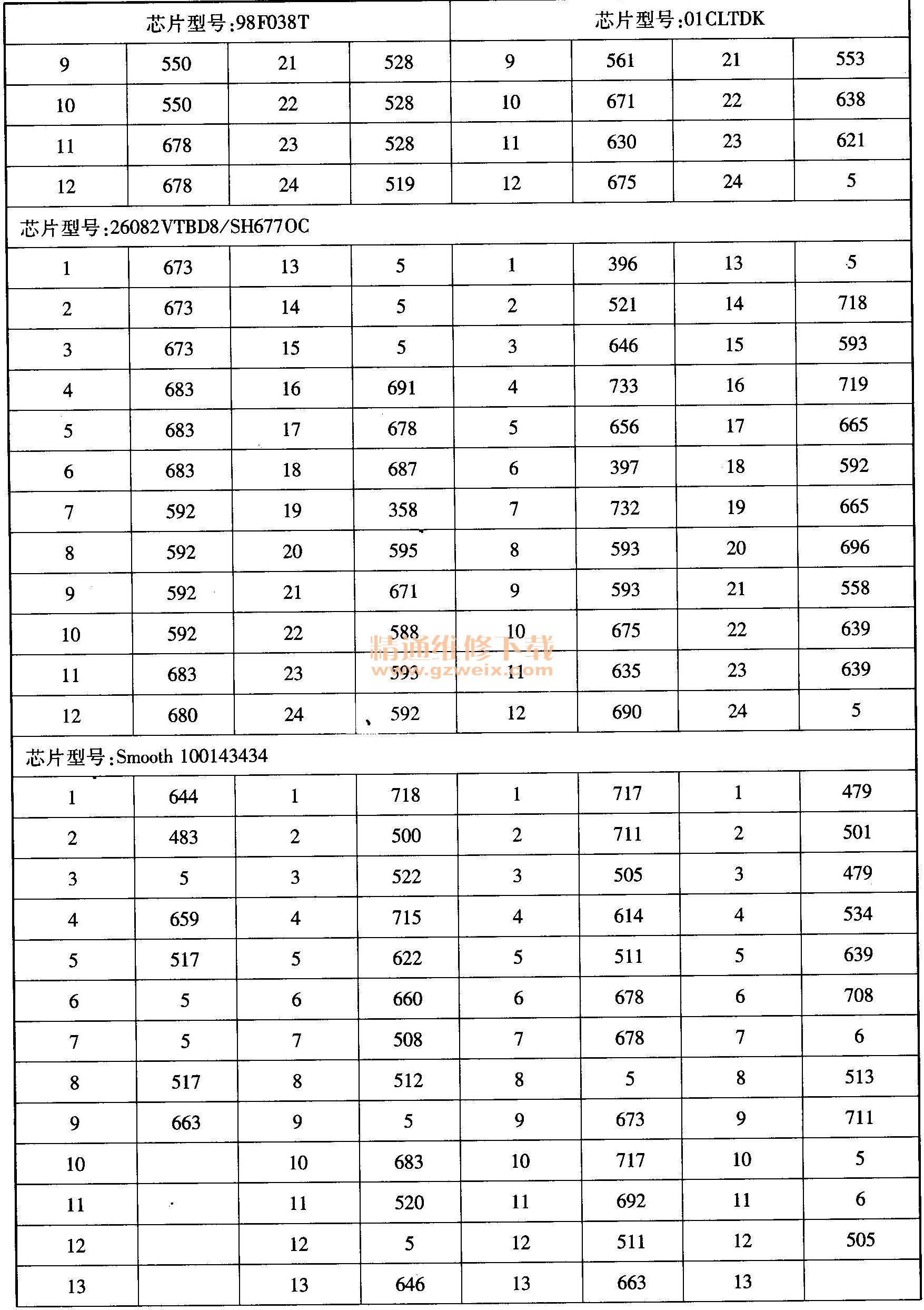

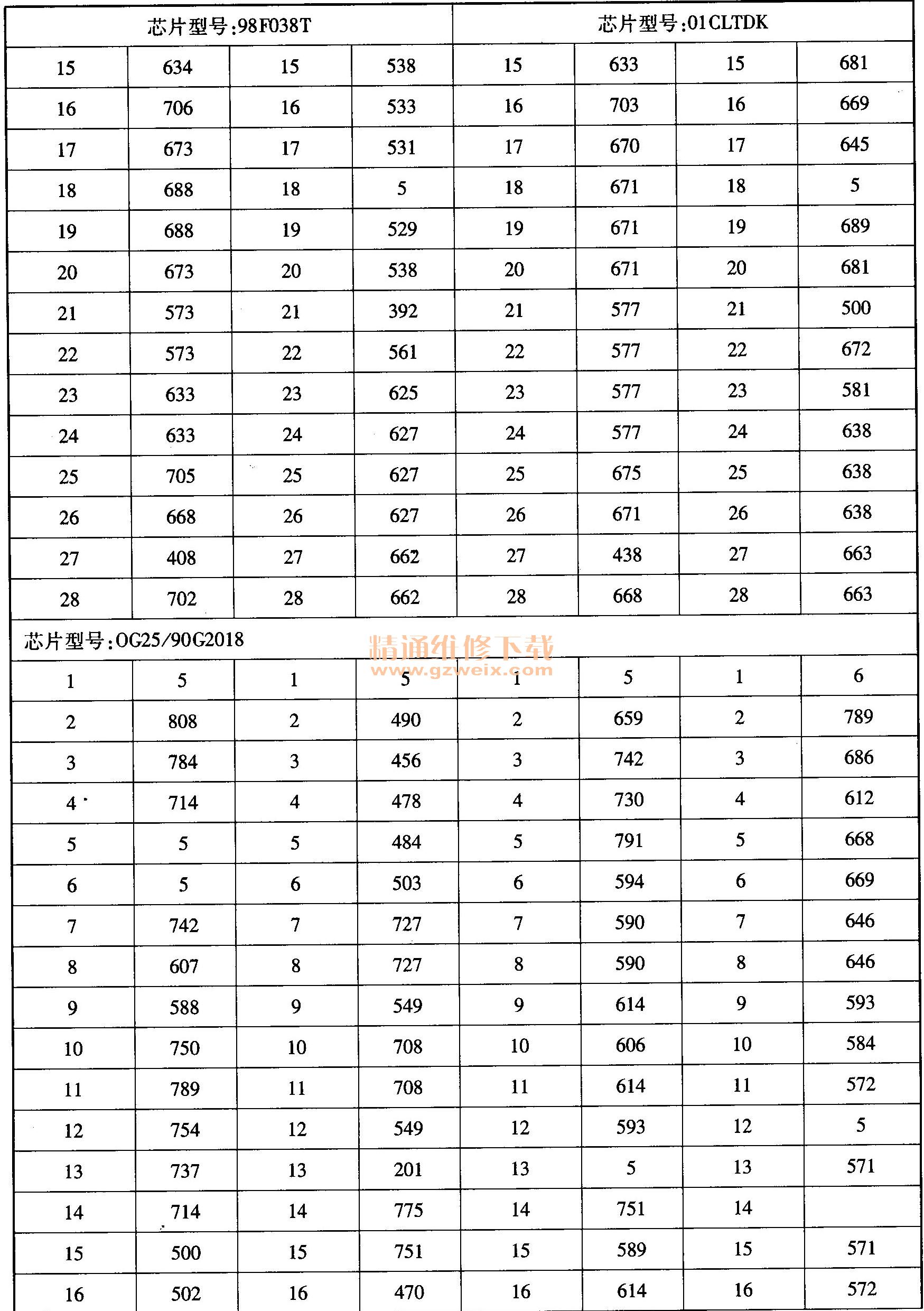

    硬盤電機驅動芯片是硬盤電路部分最易損壞的芯片，70％左右的硬盤電路故障是由該部分引起，而電機驅動芯片到底是否損壞可通過芯片周圍引腳對地打阻值來大致判斷。表B-1是常見新表硬盤電機驅動芯片各引腳對地反向阻值表，用于確認電機驅動芯片是否損壞。數據測試采用數字萬用表，紅表筆接地，黑表筆指向被測引腳。
    對于只有兩面有引腳的芯片，從第一個引腳開始按逆時針方向的引腳用兩列數來表示，其中第一列表示第一面的阻值，第二列表示第二面的阻值。
    對于四面都有引腳的芯片，從第一個引腳開始按逆時針方向的引腳用四列數來表示，其中第一列表示的是第一面的阻值，第二列表示第二面的阻值，第三列表示第二面的阻值，第四列表示第四面的阻值。
