第5章 專業維修軟件PC - 3000
    5. 1  PC-3000軟件介紹
    5. 1. 1  PC - 3000軟件常用的英文名詞解釋
    在安裝和應用PC- 3000軟件時，窗口常用的英文名詞解釋如下。
    （1）EXE----執行程序；
    （2） INI----配置信息文件，自動生成；
    （3） LDR----電路板狀態裝載文件，用于不能正常識別盤時調整電板為準備狀態；
    （4） RSC----代碼文件，保存從硬盤讀出的內部參數集；
    （5）CFG----配置文件；
    （6） BIN----從硬盤讀出的BIOS文件（二進制）；
    （7） ROM----硬盤的BIOS文件（可以同時存放多個BIOS） ;
    （8） LOG----用戶使用某個模塊的記錄（自動生成，可以刪除）；
    （9）  SMA----S. M. A. R. T．參數集，用于復原相應系列硬盤的S. M. A.R.T．參數；
    （10） SSO----SELFSCAN指令集；
    （11） PGM----主菜單結構文件；
    （12） CP----昆騰硬盤的配置項，讀出后保存形成的文件；
    （13） RPM----按BIOS調用順序讀出的內部參數所存成的文件；
    （14） DAT----未明；
    （15） RAM----鉆石硬盤的RAM內容，保存形成的文件。

    5. 1. 2  PC-3000的安裝硬件要求
    （1）CPU: P----133以上；
    （2）內存：16MB以上；
    （3）硬盤空間：200M以上；
    （4）要求VGA顯示卡、VGA顯示器
    （5）不要求裝聲卡、軟驅、光驅、鼠標；
    （6）要求主板上必留有空閑ISA擴展槽；
    （7） PC計算機主機電源必須有地線；
    （8）操作系統要求：DOS5. 0以上，可用Windows 98的DOS狀態。

    5. 1. 3  PC-3000硬件軟件安裝
    1．硬件部分安裝方法
    （1）安裝好計算機主機，并裝上工作硬盤。
    （2）將PC-3000 PRO卡插入空閑的ISA擴展槽，并用鏢絲釘固定好。
    （3）將加密狗插在并行口。
    2．軟件部分安裝方法
    （1）將工作盤分區（200MB以上），格式化，并安裝基本系統文件。可以不安裝Windows，但建議建立目錄c：\windows，并將himem. sys emm386. exe等文件復制到其中。
    （2）編輯config. sys文件，其中必須有
    device＝c：\windows\himem. sys；
    device＝c：windows\emm386. exe ramo
    編輯Autoexec. bat文件，建議如下：
    path c：\pc；c：\windows
    cd c：\pc
      vgaga
      shell
    （3）建立目錄C：\PC。
    （4）將PC - 3000軟件包連帶所有子目錄一起，復制到c;\pc，重新啟動后，即自動進入PC - 3000模塊選擇菜單。

    5. 2  PC-3000專業級硬盤修復軟件應用
    5.2. 1 PC-3000主界面介紹
    （1）將PC-3000卡與主機連接，將硬盤連接到PC-3000卡，連接好硬盤，啟動計算機，雙擊PC-3000圖標，啟動PC-3000。啟動PC-3000后出現主界面，如圖5-1所示（圖5-1（c）中選中邁拓硬盤，并執行程序）。

（2）單擊“DE”進入程序主菜單，選擇相對應的操作程序，一般選用默認狀態來獲取硬盤資源，如圖5-2所示。

（3）將硬盤跳成安全模式，單擊“加載LDR”（對硬盤進行輔助引導初始化），進入LDR界面截圖，如圖5-3所示。

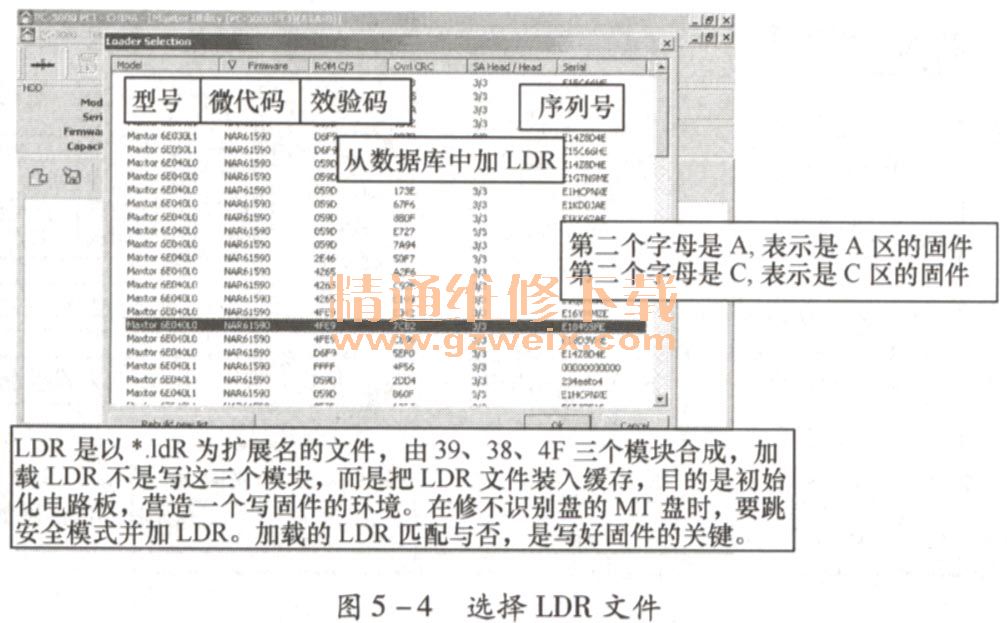

    （4）單擊“從數
據庫中加載LED”，選擇LDR文件中硬盤型號，此時，一定要選擇正確，如圖5-4所示。

    （5）單擊選擇相應型號的硬盤，進入準備加截LDR文件前狀態，此時顯示狀態為讀取硬盞電路板的信息。硬盤信息要準確，如圖5-5所示。

    （6）單擊“OK”DRD和DSC兩個燈亮，表示LDR加載成功，成功加載LDR文件后的界面如圖5-6所示。

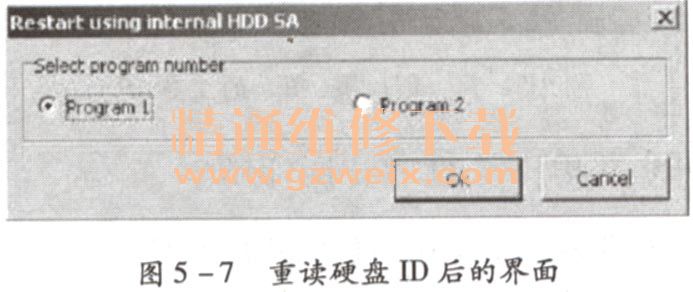

    （7）為了檢查LDR文件是否正確，可再次進入主菜單，進入程序，可單擊“HDD LD READING”（重讀ID，參見圖5-2）接鈕，重讀硬盤ID信息，看加載的LDR文件是否正確，如圖5-7所示。

    （8）單擊“OK”，顯示LDR加載文件，LDR文件被正確加載后，PC-3000界面的變化如圖5-8所示。此時后綴Z變?yōu)?，說明硬盤可自主初始化和引導。

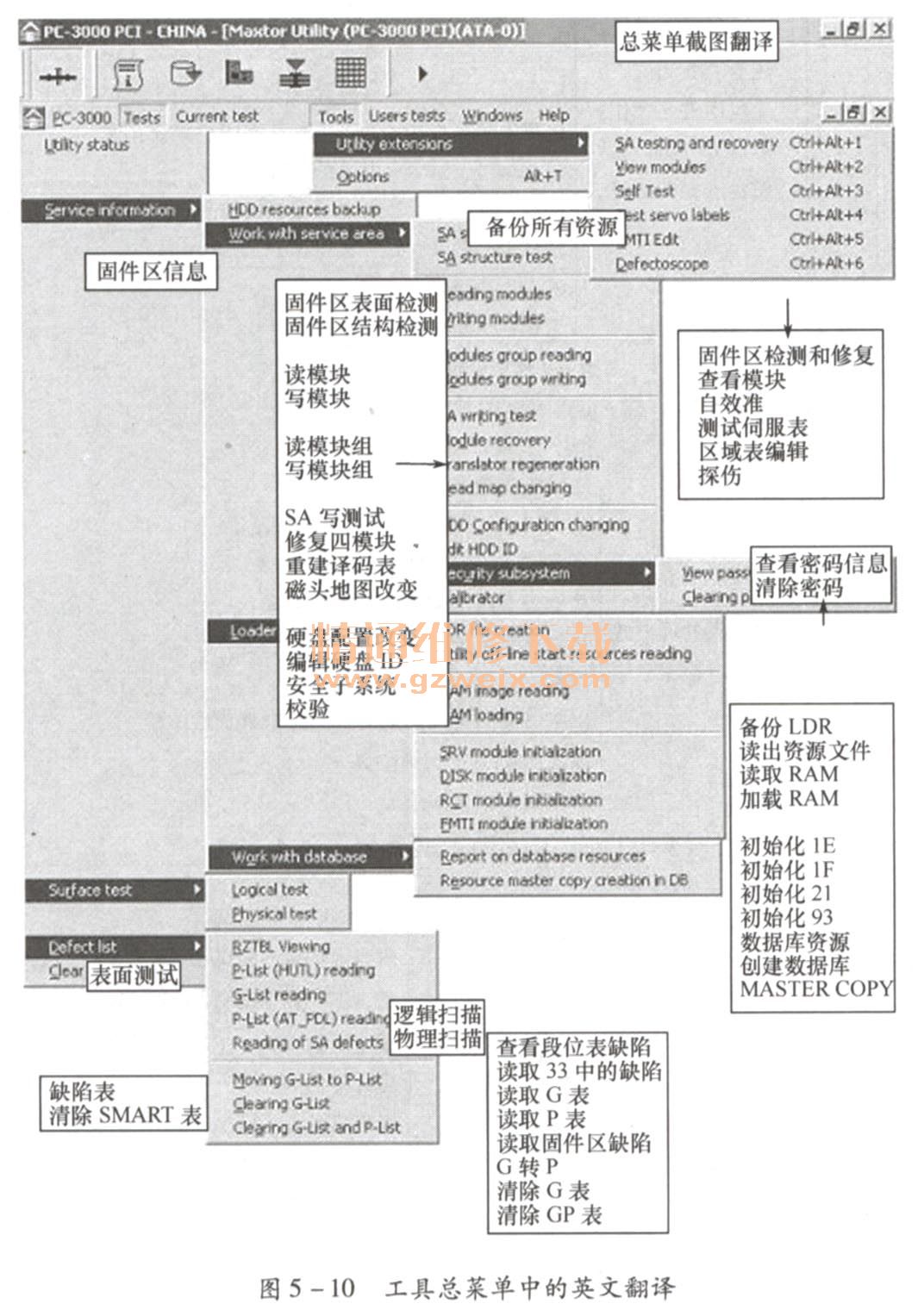

    完成上面各項操作，硬盤可以進入自主引導狀態，即可以對硬盤進行相關操作。單擊“快捷測試”按鈕，對硬盤進行相關測試（如狀態信息固件操作、邏輯掃描等項操作）。選擇相關項前的主界面如圖5-9所示，工具總菜單中的英文翻譯如圖5-10所示。

    5. 2. 2  PC-3000菜單中工具命令操作解釋

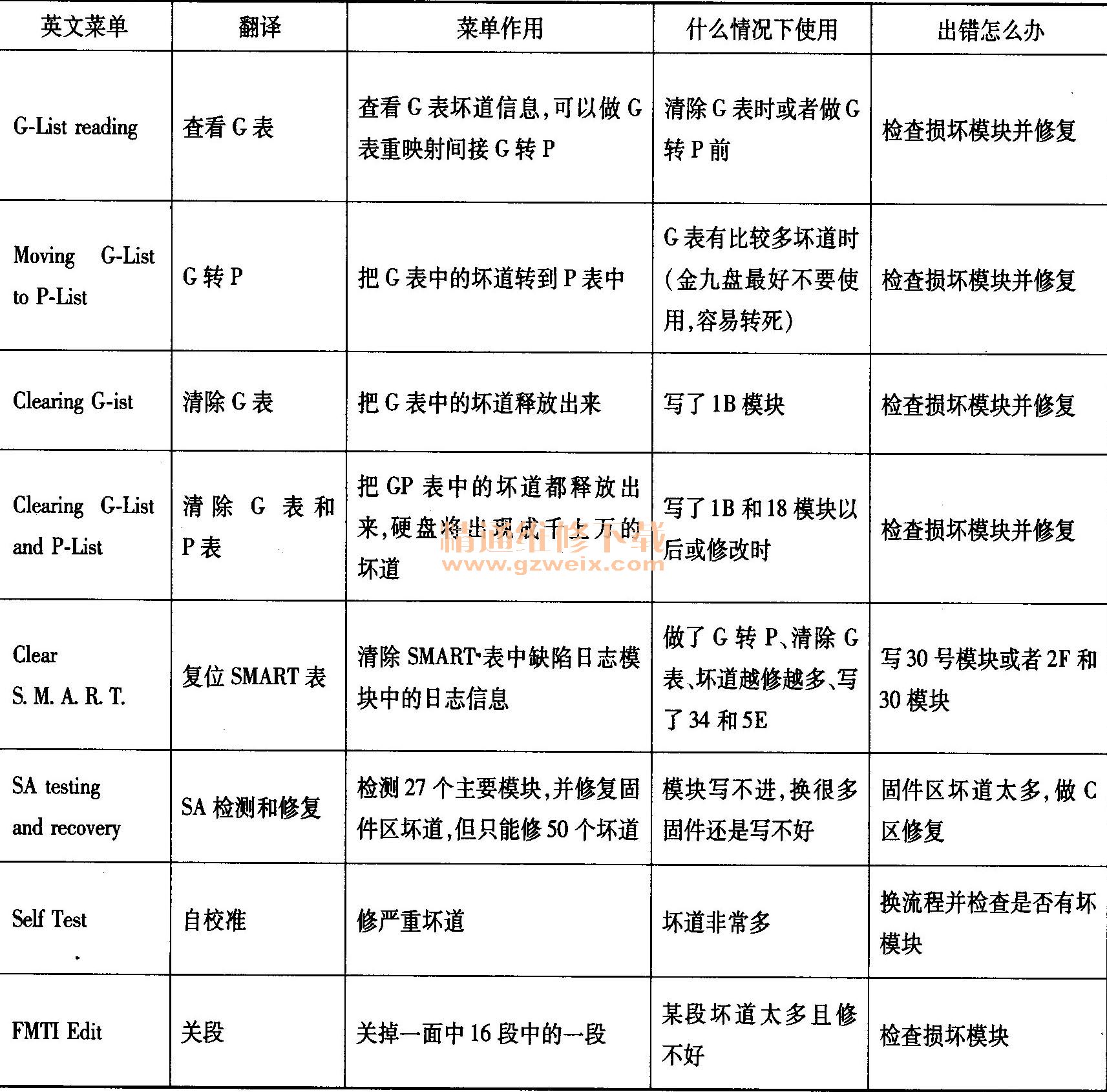

    PC-3000菜單中工具命令操作的解釋見表5-1。

    5. 2. 3  PC-3000各個模塊主菜單介紹
    PC-3000在處理不同品牌的硬盤時，有不同的菜單的中文說明，現分別介紹如下。
    （1）富士通Ver 4. 52菜單的中文說明如圖5-11所示。

    （2）西部數據（EB，AB，BB，JB，DA）菜單的中文說明如圖5-12所示。

    （3）邁拓Verl. 07菜單的中文說明如圖5-13所示。

    （4）西捷菜單的中文說明如圖5-14所示（修復硬盤MOD項中，包括DMCS、ULIST、GLIST、PLIST四項）。

    （5） IBM菜單的中文說明如圖5-15所示。

    5. 3  PC-3000應用舉例
    1．備份固件的方法
    計算機開機自檢時，硬盤型號出現亂碼，并且無法通過硬盤啟動計算機進入系統。硬盤型號出現亂碼是由于固件受損引起的，硬盤固件出現問題后只有找到相同型號的固件（利用相同型號的硬盤讀出固件程序，存在計算機中）或原盤的固件備份，然后通過PC-3000軟件重新刷入固件中的錯誤模塊。下面以希捷硬盤為例介紹備份固件的方法。
    （1）首先通過PC-USB（終端適配器）將希捷硬盤的跳線口與計算機的USB接口相連，然后將該硬盤通過PC-3000卡自帶的數據線和電源線與PC-3000卡相連，圖5-16所示。

    （2）雙擊桌面上的PC-3000圖標，如圖5-17所示，打開“PC-3000 PCICHINA-Utility selection窗口，單擊窗口左上角的“HDD power supply”按鈕，給PC-3000卡接通電源，并選擇硬盤，如圖5-18所示。

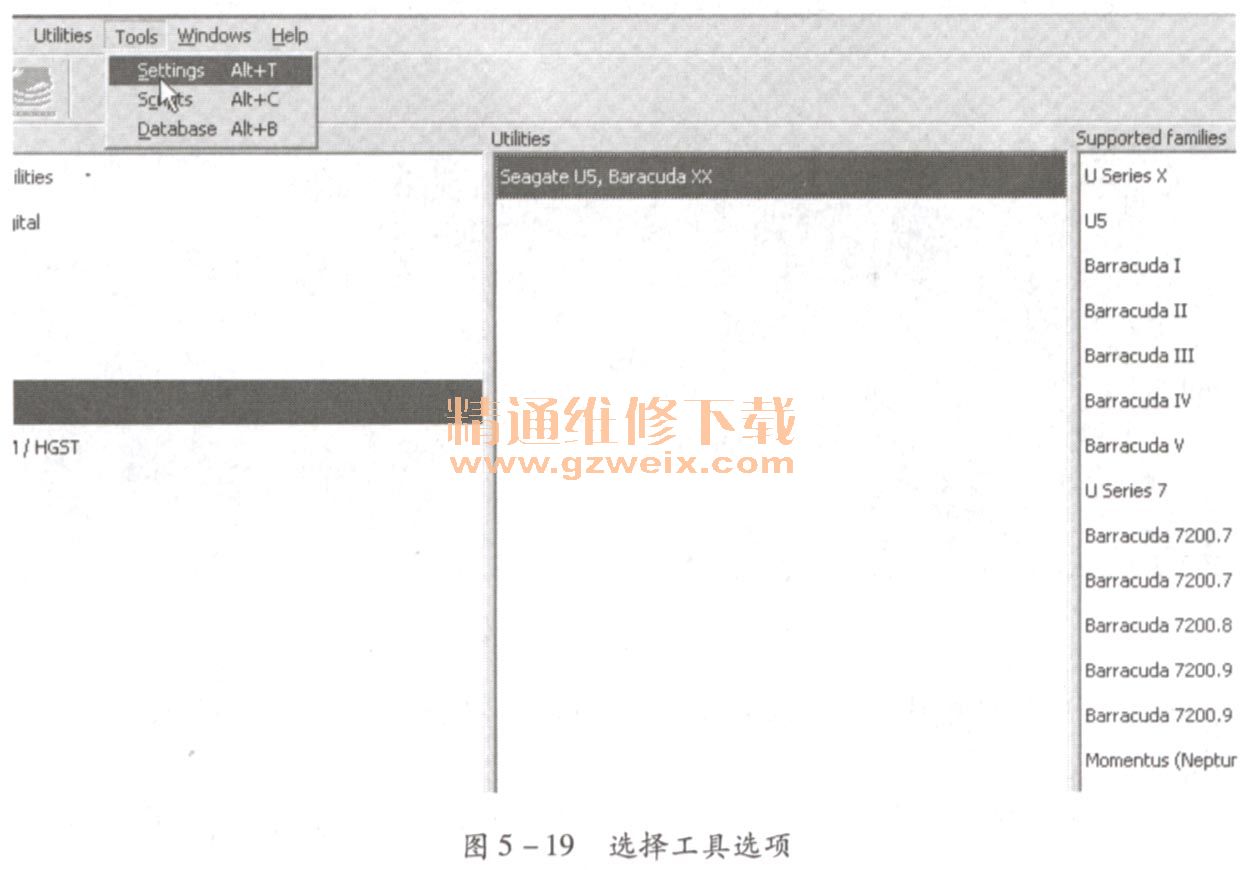

    （3）選擇“Tools”→“Settings”菜單項，如圖5-19所示。

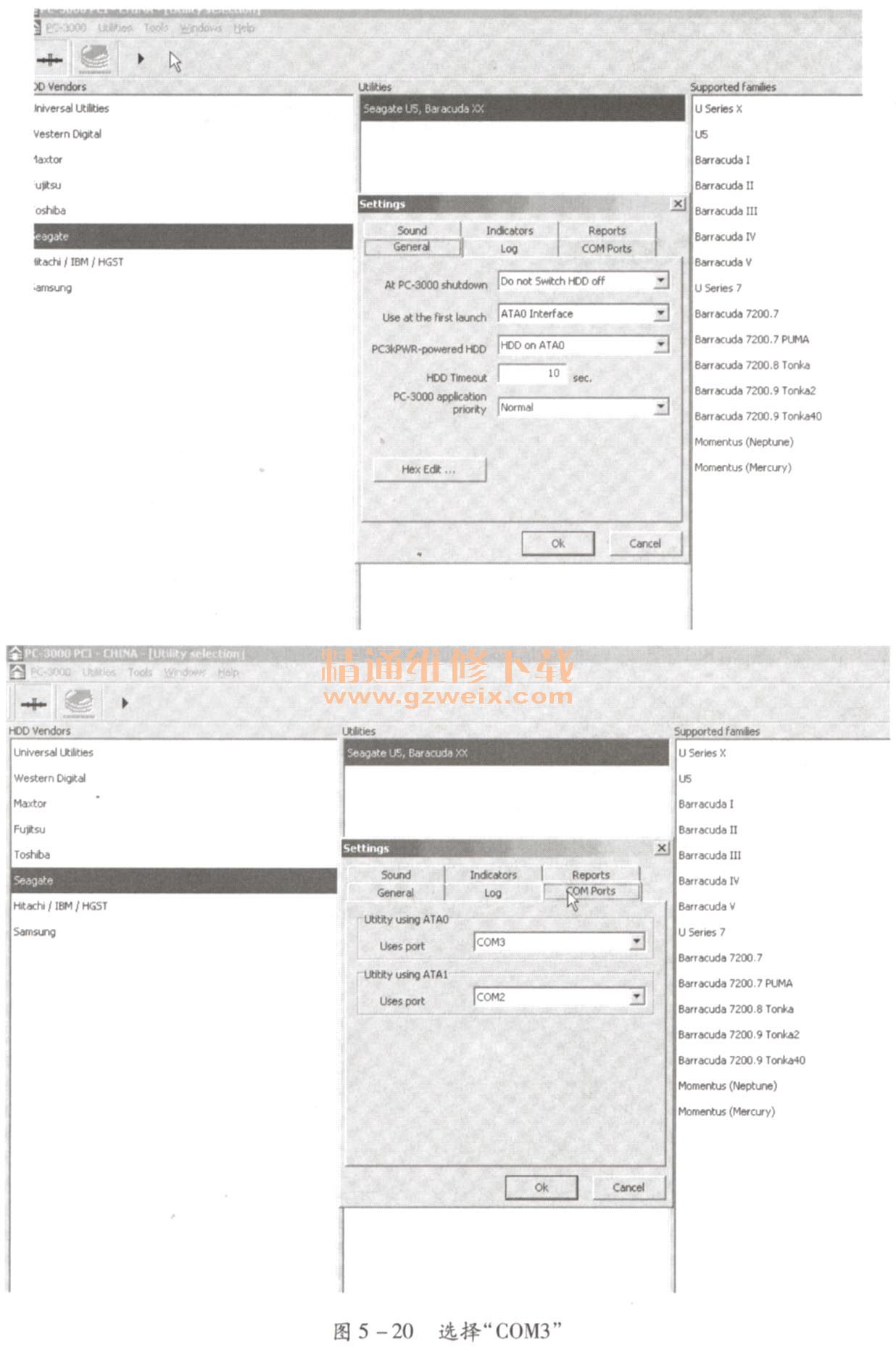

（4）彈出“Settings”窗口，然后切換到“COM Ports”選項卡中，在“Utitityusing ATAO”組合框中的“Uses port”下拉列表中選擇“COM3”選項，如圖5-20所示。

    （5）單擊“OK”按鈕返回“PC -3000 PCI-CHINA-Utility selection”窗口，在“HDDVendors”列表框中選擇“Seagate”選項，單擊“Run utility”按鈕，如圖5-21所示。

 （6）彈出“Utiltiy start”窗口，在“HDD family”列表框中選中相應選項，然后在“Model”列表框中選擇“ST380011A”選項，如圖5-22所示。

    （7）單擊“Utiltiy start”按鈕打開“PC-3000 PCI-CHINA-Seagate U5，Baracu-da XX （ATAO）”。窗口，HDD組合框中顯示了硬盤型號、序列號、固件版本號以及硬盤容量等信息，如圖5-23所示。

    （8）單擊“Working with SA surface by PCHS”按鈕，在彈出的下拉列表中選擇“Reading SA surface”選項，如圖5-24所示。

    （9）在彈出的窗口中的“Profile name”文本框中輸入要保存的固件名稱，這里以硬盤和固件的型號以及硬盤的序列號為固件名稱，一般情況下保持默認設置即可，如圖5-25所示。

    （10）單擊“OK”按鈕，彈出“Reading SA surface byPCHS （terminal）”窗口，如圖5-26所示。

    （11）單擊“Cylinder”下拉列表文本框右側的下箭頭按鈕，彈出“Select object”窗口在下方的列表框中選擇要備份的模塊，如圖5-27所示。

    （12）單擊“OK”按鈕返回“Reading SA surface by PCHS （terminal）”窗口，此時“Cylinder”下拉列表文本框中將顯示模塊所在的扇區，即“OxEAF5”，如圖5-28所示。

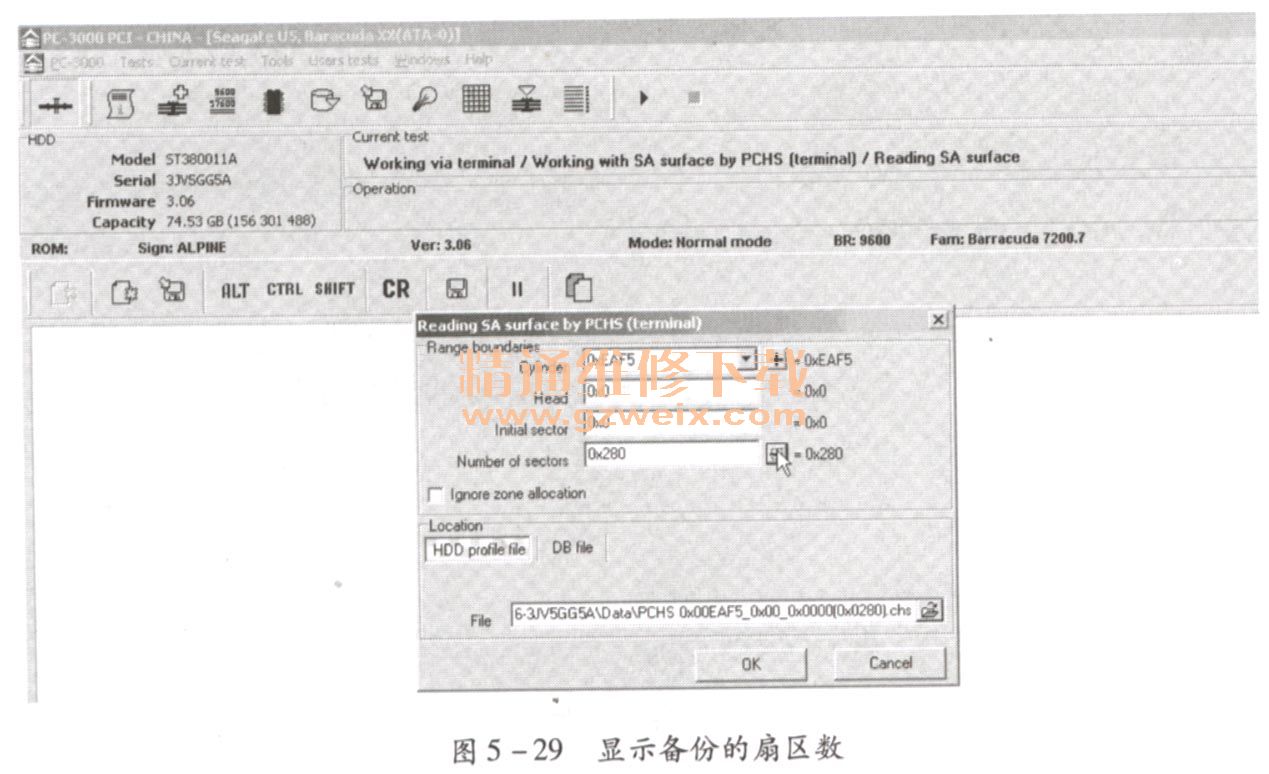

（13）單擊“Number of sectors”文本框右側的右箭頭按鈕，此時“Number ofsectors”文本框中出現要備份的扇區數，如圖5-29所示。

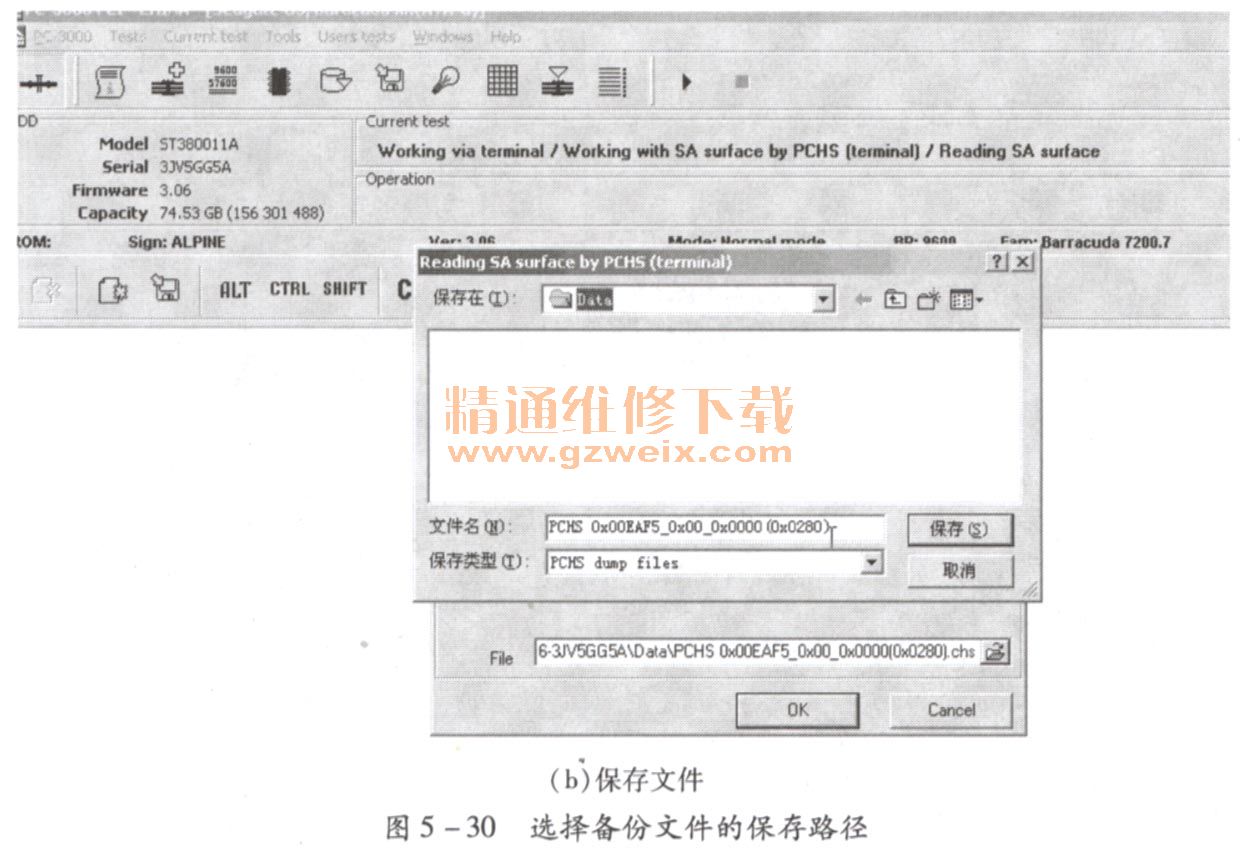

    （14）單擊“File”文本框右側的打開按鈕，打開“Reading SA surface by PCHS（ terminal”窗口，然后在“保持在”下拉列表中選擇備份文件的保存路徑，如圖5-30（a）所示，在文件名文本框中輸入模塊備份的名稱，系統默認保存在C盤，如圖5-30所示。


    （15）單擊“保存”按鈕返回“Reading SA surface by PCHS （ terminal）”窗口此時單擊“OK”按鈕即可備份所選模塊，如圖5-31所示。

    （16）返回“. PC-3000PCI-CHINA-[ Baracuda XX （ ATA - 0） ]”窗口，此時“Log”選項卡中會顯示當前備份的模塊和模塊文件的存放路徑等信息，如圖5-32所示。

    （17）當窗口中出現“Result ............ A”的提示信息時表明模塊已被成功備份，然后按照同樣的方法可以備份硬盤固件中的其他模塊，如圖5-33所示。

    2．硬盤寫固件的方法
    在寫固件時，同樣是要將壞硬盤接入計算機，然后啟動計算機，打開PC-3000，啟動硬盤讀取硬盤數據。如果不能自行進入，則需要啟動LDR，進行輔助引導啟動。讀取硬盤數據的操作方法參見備份固件操作的操作步驟，當啟動硬盤后，則單擊“Working with SA surface by PCHS （terminal）”按鈕，從彈出的下拉列表中選擇“Writing SA surface”選項，如圖5-34所示。

    （1）隨即彈出“Writing SA surface by PCHS （terminal）”窗口，然后單擊“CylInder”下拉列表文本框右側的下箭頭按鈕，如圖5-35所示。

    （2）隨即彈出“Select object”窗口，然后在下方的列表框中選擇要刷寫的模塊，然后單擊“OK”按鈕，如圖5-36所示。

    （3）隨即會返回“SA surface by PCHS （terminal）”窗口，此時“Cylinder”下拉列表文本框中會顯示模塊所在的柱面，單擊“Number of sectors”文本框右側的箭頭按鈕可以設置扇區數，如圖5-37所示。

    （4）單擊“Fil”文本框右側的打開按鈕，彈出“Writing SA surface by PCHS（ terminal）”窗口，然后在查找范圍下拉列表中選擇要刷入固件的存放位置，在下方的列表框中選擇要刷入的固件，這里選擇“PCHSOx00EAF5 - 0x0000 （0x0280 ，chs）”文件，接著單擊“打開”按鈕，如圖5-38所示。

    （5）隨即會返回“Writing SA surface by PCHS （terminal）”窗口，然后單擊“OK”按鈕，如圖5-39所示。



    （6）隨即會返回“PC-3000PCI-CHINA-[ SeagateU5， Baracuda XX （ ATA -0）]”窗口，此時“Log”選項卡中會顯示當前刷寫的固件和固件文件的存放路徑等提示信息，并在界面下方以Current test progress進度條的形式顯示刷寫固件的進度，如圖4-40所示。

    （7）當窗口下方出現“Result ............ ok”的提示信息時，表明已經將固件寫入了，如圖5-41所示。
