MS901 /K機芯是TCL公司2013年推出的一款高端機芯，用于Android智能3D數字云電視中，主要有V7600 、V 8500 、H6600系列。其中，V7600和H6600系列采用MS901機芯主板。相比MS801機芯主板，MS901機芯主板更換了IC方案，主頻增加至雙核1.2GHz，內置的存儲卡（EMMC）容量增至16GB，支持USB3。另外，HDM12還兼容移動終端高清影音標準接口（MHL）功能。

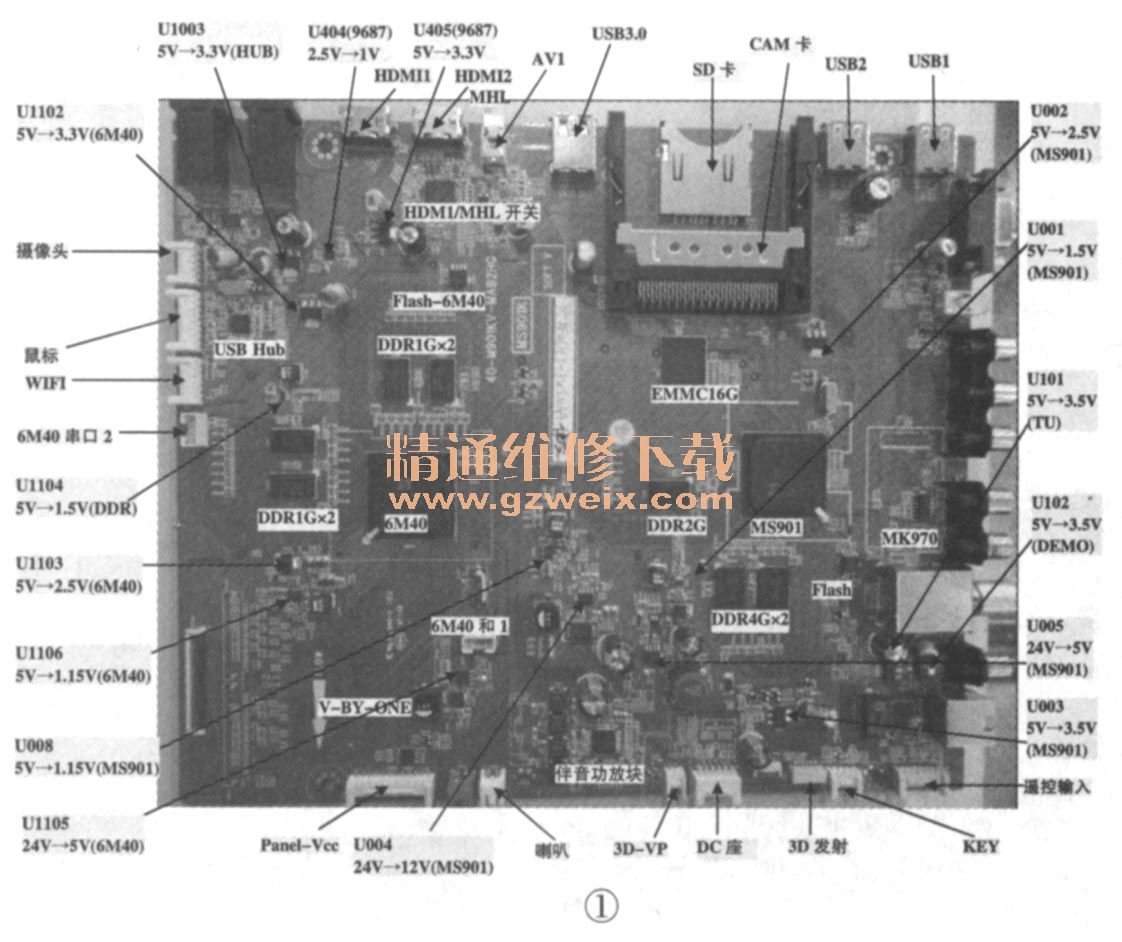

    V8500系列使用MS901K機芯主板，該板除具有MS901板的所有功能外，還增加集成塊6M40及其升級串口，并增設了側置AV小板，支持VB1輸出或者120Hz LVDS信號輸出，如圖1所示。

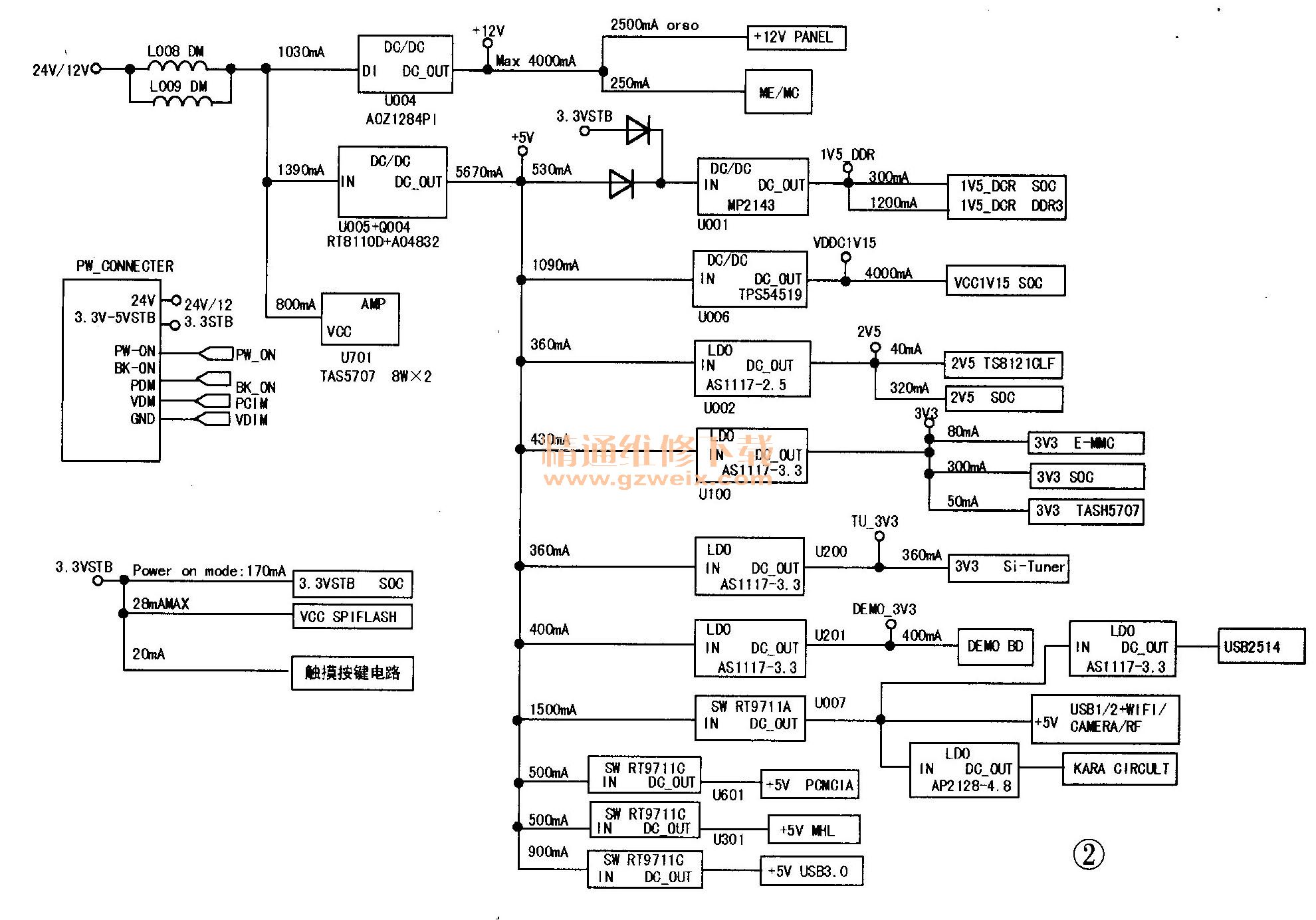

    該機芯主板的供電系統如圖2所示。主芯片U400的型號是MSD6A901IV（簡稱為MS901），內置有高速運行的Arm9cortex雙核微處理器，主頻1.2GHz， 4核Armmal-i400MP4GPU、基于Linux的記憶管理單元，全雙工異步發送／接收器WART =UniversalAsynchronousRe-ceiver/Transmitter ）；支持8bit/ 10bit雙通道LVDS輸出，支持NTSC，PAL， SECAM等電視制式解碼，以及MPE G ， H.264高清解碼，具有3D制式功能，能進行DVB  C有線數字電視解調。另外，該芯片與HDMI兼容支持1路MHL輸入（支持MHL1.2協議，最大支持75MHz@1080P 24/30Hz輸入），并支持1路USB3.0輸出功能。

    一、新型電路分析
    1．復位電路
    系統復位電路分兩部分，第一部分是上電復位，其測試點如圖3所示，相關電路如圖4所示。該電路的供電電壓是STB3.3V，通過設置三極管Q401外接的阻容元件的RC時間常數，使Q401的發射極和基極存在一定的充電時間差，從而改變Q401的導通時間，達到復位高電平的要求。



    具體地講，3.3V電壓一路經電阻R419給電容C409充電，另一路經二極管D403給電容C408充電，由于電阻R419的阻值較大，電容C409的充電時間較長，即在此過程中，Q401的e極電壓高于b極電壓，Q401導通，其c極輸出高電平。隨著C409充電的結束，Q401的b極電壓升高，接近3.3V， Q401截止，其c極輸出低電平，從而在C446上端形成一個脈沖，起到上電復位的作用。

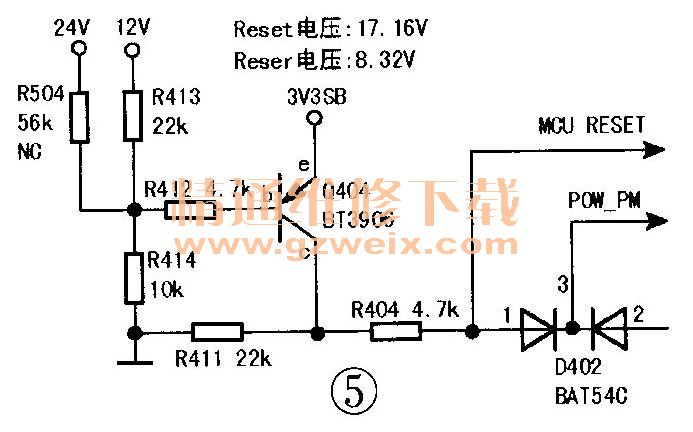

    第二部分是掉電檢測復位電路，如圖5所示。其中一路參考電壓是STB3.3V，另外一路可以是24V（復位點電壓是17.16V），也可以是12V（復位點電壓是8.32V）。關機時，STB3.3V是最后掉電的，先掉電的24V或12V電壓下降到一定程度時Q4喊導通，其c極輸出高電平復位信號。

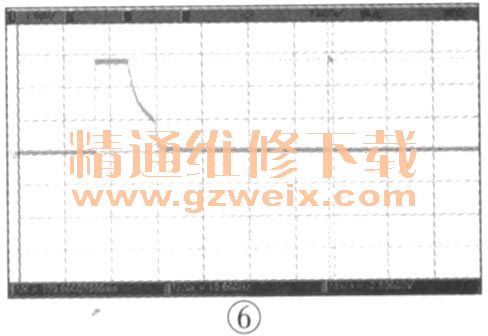

    實測得該復位電路輸出的復位波形如圖6所示，即在掉電時，復位高電平持續時間可達750ms，而上電時復位高電平持續時間約100ms。 POWes PW則是在待機時拉低復位電平，則二次開機時系統無需復位。

    2.USB分時復用切換電路

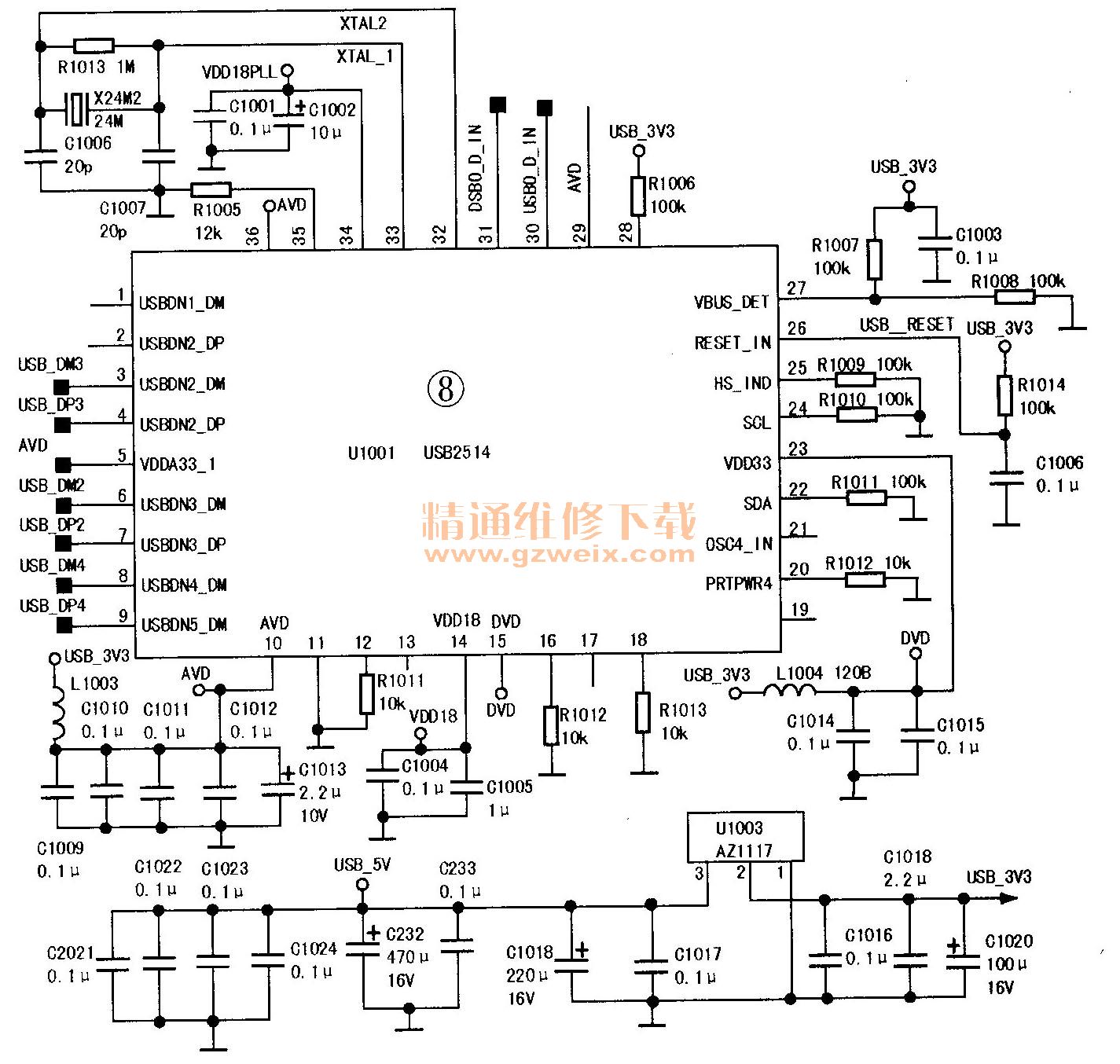

    該機芯主板設有USB分時復用切換電路，如圖7所示，采用串行總線集線器U1001（USB2514），③、④腳及⑥～⑨腳為三路USB數據信號輸入接口（DM表示數據負信號，DP表示數據正信號），由U1001進行分時復用，如圖8所示。
