TCL王牌MS88B機芯液晶彩電是TCL公司推出的一款32英寸～47英寸液晶電視。該機芯主控芯片采用臺灣MSTAR公司生產的MST9X88L（位號為U9） ，該機芯彩電具有圖像清晰、噪聲低、輻射低、重量輕等優點。采用該機芯的彩電型號有：L32E77、L37E77、L40E64、L40E77、L42E77、L46E64/77、L32M61/B、L32M71、L37M61 /B、L37M71、L40M61B、L40M61B、L40M71、L42M61 /B、L42M71、L46M61 /B、L46M71、LCD37K73/B、LCD40K73/B、LCD42K73/B、LCD47K73/B、SL32M6、SL32M7A、SL37M6、SL42M6、SL42M6E等。下面簡要介紹該機芯彩電的基本結構、信號流程與常見故障檢修要點。

    一、電路信號流程框圖
    1.數字板信號流程框圖
    該機芯信號流程框圖如圖1所示。由圖可看出，該機芯接口電路豐富，即一路HDMI輸入；一路VGA輸入（VGA音頻信號輸入與AV2音頻輸入共用）；兩路HDTV輸入（它的音頻信號輸入端子與AV3音頻輸入共用）；兩路S端子（分別與圖中的AV 1、AV2共用一個插口）輸入；一路AV3輸入；一路AV輸出（包括一路音頻、一路視頻）；一路耳機音頻信號輸出；一路重低音信號輸出；一路Hi-Fi音頻信號輸出。

    2．電源供電流程框圖
    該機芯電源供電流程框圖如圖2所示。由圖2可看出，開關電源送至主板CON24插座③腳的＋12V主電壓被分為六路輸出：第1路經L3濾波后變?yōu)椋?2V-2作為功放塊U27（TDA7266SA）及靜音電路電源；第2路經L96、L95加至DC/DC變換U41（MP9583）輸入端，變換成＋5V電壓輸出，給數／模變換U15

（CS4344）及相關接口電路供電；第3路經L101、L102加至DC/DC變換IC U42（MP9583）輸入端，變換后輸出的＋5V電壓，給前控板及電源管理U506（PIC12F675）供電；第4路經升壓電路轉換為＋33V電壓，作為高頻頭調諧端子電源；第5路經穩壓U18（LM7808）將電壓降為＋8V、該電壓被分為兩路，一路為音頻附屬電路的Q19供電，另一路送至DC/DC變換U26（AMS1117）輸入端，變換后輸出的5V -IF電壓給高頻頭及中放塊U24（TDA9885T）供電；第6路經Q1、Q2及U2（SP4435）開關控制后作為VCC-Panel電壓，為顯示屏供電。電源板送至主板CON25插座③、④腳的5VSTB待機電壓，被分為七路輸出：第1路經1、1濾波后作為5VA電壓，為模擬電子開關U17（PI5V330Q）供電，此5VA電壓還經L2濾波后作為VGA/5V電壓，為VGA輸入插口P3及該插口VPROM存儲塊U16（24C04）供電；第2路經1、34濾波后作為＋5V HDMI ESD電壓，為HDMI輸入插口P1及該插口E2PROM存儲塊U14（24C04）供電；第3路經1、12加至DC/DC變換U5（AMS1117）輸入端，變換后輸出的＋3.3AVDD電壓，分別經1、13、1、18、L19、L22、L23、L24濾波后，作為AVDD_HDMI、AVDD_MEMPLL、AVDD_SIF、AVDD_ AU、AVDDA、AVDD_MPLL的電壓，給主控芯片U9（MST9X88L）相關引腳供電；第4路經DC/DC變換U8（AMS 1117）變換后得到＋2.5VM電壓，該電壓分別經L21、L25濾波后分別得到＋＋25Vee DMC及＋2.5V_DMQ電壓，為DDR存儲器U11（HY5DU281622ET）相關引腳供電。另外，該電壓還經L16濾波后作為＋2.5MVDD電壓，為主控芯片U9的106、112等腳供電；第5路給用戶E2PROM存儲塊U34（24C32）供電；第6路給KEY（鍵控電路）、遙控接收頭等供電；第7路經L15送至DC/DC變換塊U7（AP1084）輸入端，變換后輸出的＋3.3V電壓又被分為四路：第1路經L20濾波后作為VDDP電壓，為主控芯片U9相關腳供電；第2路經DC/DC變換塊U6（AP1084）變換后輸出VDDC（＋1.8V電壓，為主控芯片U9內核電路供電；第3路給FLASH存儲器U13（PS25VF040）供電；第4路給復位等電路供電。
    3.視頻信號流程框圖
    該機芯視頻信號流程框圖如圖1所示。由圖1可看出，從高頻頭11腳輸出的中頻信號送至視頻聲表面濾波器U25（K3953D）輸入端。濾除干擾及選頻后的視頻中頻信號，被送至中放塊U24（TDA9885T）的中頻視頻信號輸入端①、②腳，在U24內部經AGC中頻放大、PLL控制后，被解調出圖像信號，從U24的17腳輸出，經Q23放大及阻抗變換后，再經R257和C95送入主控芯片U9（MST9X88L）的57腳，然后被送至信號選擇開關。被圖像信號選擇開關選擇后的圖像信號，經過AD格式變換、3D梳狀濾波、同步信號處理、VBI限幅、降噪、逐行變換、畫質增強、Y校正等一系列處理后，再被送入視頻編碼電路。被編碼后的LVDS數據和時鐘信號從U9的197～222腳輸出，經插座CON36送入邏輯板，由顯示屏重現圖像。另外，該機芯的VGA視頻信號從U9的16、17、22、28腳輸入；兩路HDTV信號經模擬開關U17（PI5V330Q）選擇后，從U9的41、44、46腳輸入。U17控制端①腳（該腳電平受U9 159輸出電平控制）為低電平時選擇信號1，為高電平時選擇信號2， HDMI信號從U9的①、②、④、⑤、⑦、⑧、⑩、11、14、15等腳輸入；AV 1視頻信號（含S1色度、亮度信號）從U9的50、51、53腳輸入；AV2視頻信號（含S2色度、亮度信號）從U9的48、49、54腳輸入；AV3視頻信號從U9的55腳輸入。上述信號被選擇后，幾乎經過與 TV圖像信號一樣的處理（HDMI已經是數字信號則不需A/D變換）過程，然后由顯示屏重現圖像。AV視頻信號則從U9的59腳對外輸出。
    4.音頻信號流程框圖
    該機芯音頻信號流程框圖如圖3所示。從高頻頭11腳輸出的中頻信號，由電容C447、二極管D83耦合至聲表面濾波器U23（K9453D）輸入端。經濾除干擾及選頻后的伴音中頻信號，被送至中放塊U24的中頻音頻信號輸入端23、24腳。在U24內部經AGC中頻放大、鑒頻等處理后被解調出音頻信號。該信號從12腳輸出，經R261、C65及R265、C66送入主控芯片62、61腳。伴音信號與其他各路輸入的音頻信號（包括AV1、AV2、AV3等音頻端子輸入的音頻信號）經音頻信號選擇開關選擇、音效與數字化處理及D/A轉換后的模擬音頻信號，從主控芯片的85、86腳輸出，并被送至運放U38（TL062）作前置電壓放大。被放大后的音頻信號再送入功放塊U27（TDA7266SA）作功率放大，經功率放大后的L、R路音頻信號分別從U27的15、14、①、②腳輸出，然后推動兩路揚聲器發聲。U9的185腳為靜音控制端子，當該腳輸出高電平時，將會使控制管Q27（NPN管）飽和導通，集電極輸出低電平，即功放塊U27的靜音端⑥腳為低電平，從而實現靜音。數字音頻信號則從U9的234、236、238、239腳輸出，經D/A轉換塊U15（CS4344）轉換后，作為高保真音頻信號從U15的⑦、⑩腳輸出，供外接Hi-Fi音頻信號放大器作信號源使用。另外，U9 81、82腳輸出的模擬音頻信號，經運放U40（TL062）放大后作為耳機音頻信號送至耳機插孔。而AV輸出L、P、路模擬音頻信號從U9的83、84腳輸出，供外接普通音頻放大器作信號源使用。重低音信號從U9的87腳輸出，接至CON17插座，供外接重低音放大器使用。

    二、常見故障檢修要點
    1．不開機

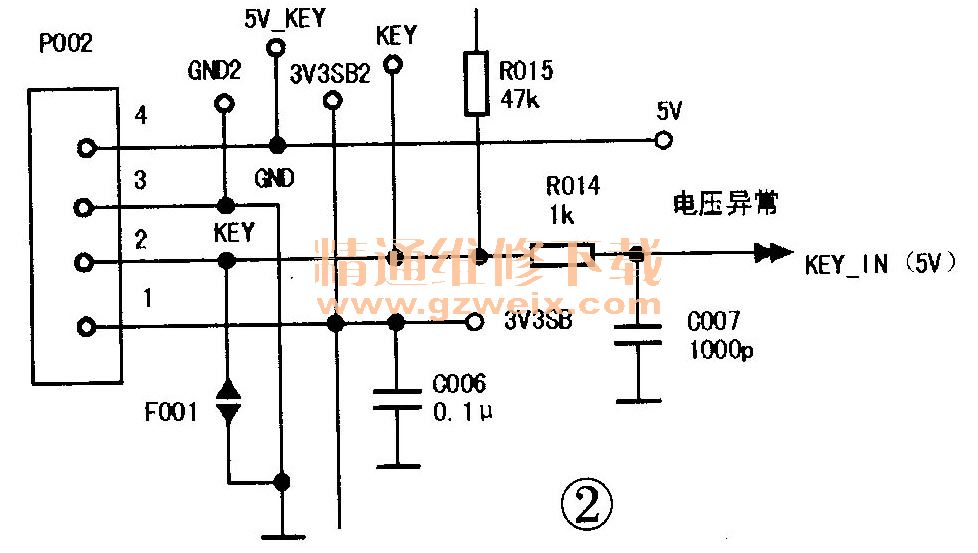

    不開機，指的是開通電源開關，按下開／待機鍵或面板按鍵后，待機指示燈不能改變顏色（本機芯應由紅色變?yōu)榫G色），機器聲、光全無。導致不開機故障的原因比較多，比如：（1）開關電源待機電路有故障，致使5VSTB待機電壓丟失；（2）電源管理芯片U506（PIC12F675）有故障；（3）數字板上主控芯片U9控制電路相關工作條件不滿足，或主芯片損壞或總線所掛元件出現問題（含電源異常），或外接FLASH程序存儲器U13（PS25VF040），或DDR數據存儲器U11（HY5DU281622ET）自身變質，或工作條件沒滿足、通道有故障，均會導致主控芯片U9 190腳無高電平開機信號輸出，U9 189腳不能對背光板發出背光燈管點亮信號、193腳也不能發出低電平屏供電信號。
    檢修本機芯不開機故障的要點是：（1）開通電源開關，測量主板上CON25③、④腳5VSTB。若沒有，應檢查開關電源中的待機電源及電源板至主板CON25的傳輸線路；（2）若5VSTB待機電壓正常，查主板上CON24插座③腳是否有＋12V主電壓到達。若無主電壓到達，查電源組件。若CON24插座③腳有＋12V電壓，則表明主控芯片U9相關工作條件未能滿足，應對U9的相關供電電源（特別是內核電路工作的＋1.8V電源）、復位（本機芯為低電平復位）、時鐘振蕩、外接的程序存儲器U13、DDR數據存儲器U11及工作電源作相應檢查。若電壓異常，應對對應電源的DC/DC轉換電路進行排查；（3）若上述檢測未發現明顯異常，應再查U9的總線電壓（正常約為波動的3.8V電壓）是否正常。若異常，應逐一斷開總線上所掛IC的總線接口，看總線電壓能否恢復；（4）若總線電壓仍不能恢復正常，則很可能是U9總線外接元件或U9本身已損壞。若條件不允許，可考慮更換主板。
    2．無圖像
    這里指的無圖像，是指各種信號源均無顯示，但伴音正常，顯示屏為黑屏或白屏或彩色條紋（俗稱花屏）。因?yàn)楦魍ǖ缊D像信號基本上都是在主控芯片U9內進行處理的，因此檢修白屏或花屏無圖像故障可按下述步驟進行：（1）先用示波器檢查LVDS信號插座CON36的LVDS數據線、時鐘線（本機芯數據線為雙10線，時鐘線為雙2線）端子上有無信號波形。若沒有，再查U9對應輸出的197腳～222腳上有無信號波形。若沒有，應查U9相應的供電端，按供電網絡檢測。如果仍不正常，則檢查DDR變頻電路，看主芯片是否虛接，也可考慮替換主板。若CON36的部分端子沒有信號波形，說明U9至LVDS插座CON36對應的信號通道（含過孔）有開路故障。在這種情況下，顯示屏?xí)�出現彩色條紋（花屏）的無圖像故障;（2）若上述檢查未發現異常，可再測邏輯板上對應插座上的LVDS信號波形及＋12V供電電壓是否正常。如果部分插腳上無LVDS信號波形，則表明LVDS信號傳輸通道有接觸不良故障，這種情況下會出現上述花屏現象。需重焊、清洗插針，烘干后再插回插座試之。若無＋12V供電電壓，邏輯板上驅動電路和顯示屏將無法正常工作，通常也會出現白屏現象。屏12V供電受控于U9 193腳是否已發出PWM3_ANEL（低電平）屏供電信號。該低電平信號使控制管Q2截止→Q 1導通→Q1集電極[即場效應管模塊U2（SP4435）④腳（G極）］為低電平→U2導通→VCC＿PANEL（＋12V）電壓經達插座CON36①～④腳，給邏輯板。（4）若上述檢查未發現異常，說明邏輯板或顯示屏有問題，需進一步檢查以確認故障源。若是某個信號源無圖像，應重點檢查該信號輸入通道。
若是黑屏無圖像故障可按下述步驟進行：（1）觀察屏后面的背光燈是否點亮，若未點亮，說明背光電路未工作。首查U9 189腳向背光電路發出ON_PBACK（屏點亮開關信號）和U9 192腳輸出ADJ_PWM2亮度控制信號，當該亮度控制信號電平過低時會導致黑屏），再查背光電路或替換背光電路板。（2）若背光燈已點亮，表明故障在主板或邏輯板或顯示屏本身。應對其電路及它們的電源作仔細檢查。
