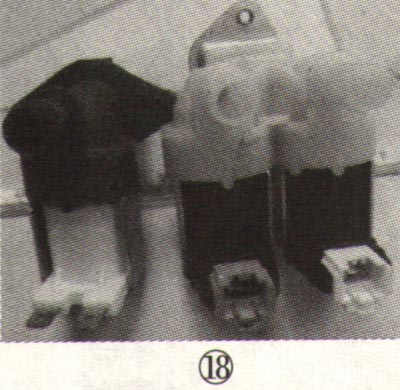

進水閥的檢測：進水閥外形如圖18所示，其線圈的直流電阻約為4kΩ。

    6．拆門鎖

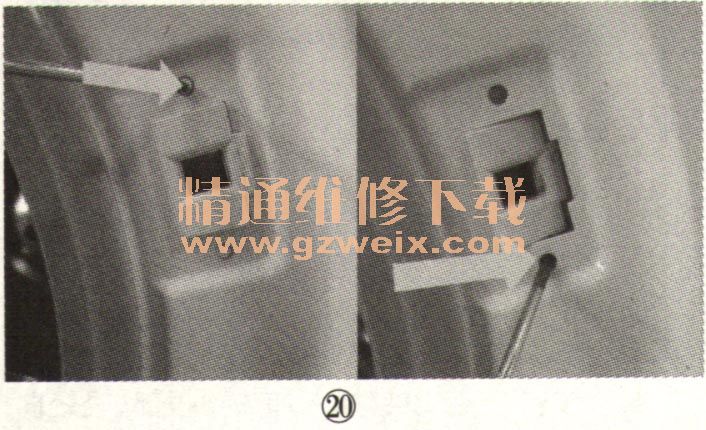

    將手從外桶箱體之間伸進去，抓住門鎖并用力向門中心壓，同時用改錐分別按壓門鎖上下側的兩個卡扣，如圖19所示。先拆下門鎖，再拆除其引線，如圖20所示。



    門鎖的檢測：該門鎖內部結構如圖21、圖22所示。在洗衣機工作期間，在電腦板的控制下，AC220V電壓通過門鎖接頭加到PTC元件（由陶瓷材料制作的電阻，其阻值隨溫度升高而增加）兩端，PTC元件發熱．使得雙金屬片膨脹變形，推動動作觸點金屬片，使之與靜止觸點接通，同時帶動門栓鎖住滑塊，門鎖保持關閉狀態。

    正常時，在門鎖不通電狀態下PTC元件不發熱，門鎖2、3端頭間不通；在門鎖通電狀態下PTC元件發熱，門鎖2、3端頭間接通。
