一只名為PXV4TAY-1 V000-A的數字式溫度控制繼電器，用在醫院壓縮空氣設備上。檢查設備時發現該部件有故障，影響空壓設備正常供氣。維修方說該元件是進口的，一個要600多塊錢。于是決定先自行檢測維修。

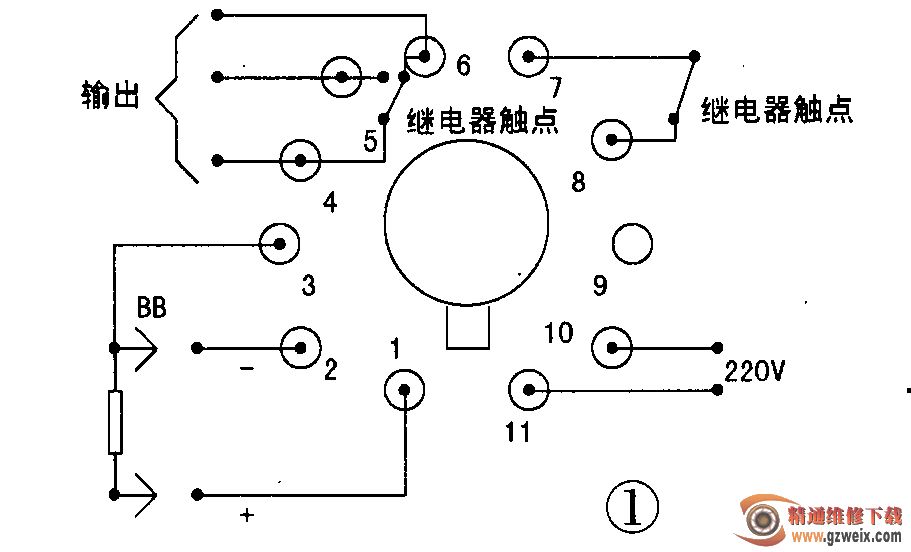

元件引腳如圖1所示。

電器觸點在元件⑩腳和11腳加220V電源，指示燈不亮，數字塊也不亮，判斷供電異常。

    由于結構緊湊，好不容易才將元件的電源板拆出。電源是開關電源，由開關變壓器、功率開關管、半波整流二極管和22μF/400V濾波電容等組成。沒有保險絲（用10Ω水泥電阻做保護）和光電禍合器。測量水泥電阻正常，串聯的2只二極管正常，功率開關管沒有短路現象。接電試驗，測量22μF/400V濾波電容兩端電壓為0V。焊脫電解電容時發現，有一引腳腐蝕斷路。更換后通電，兩端電壓有310V,測量輸出端電壓，有5V和24V兩種。

    裝上電源板及11腳插頭等的連接，通電試驗，一切正常。
