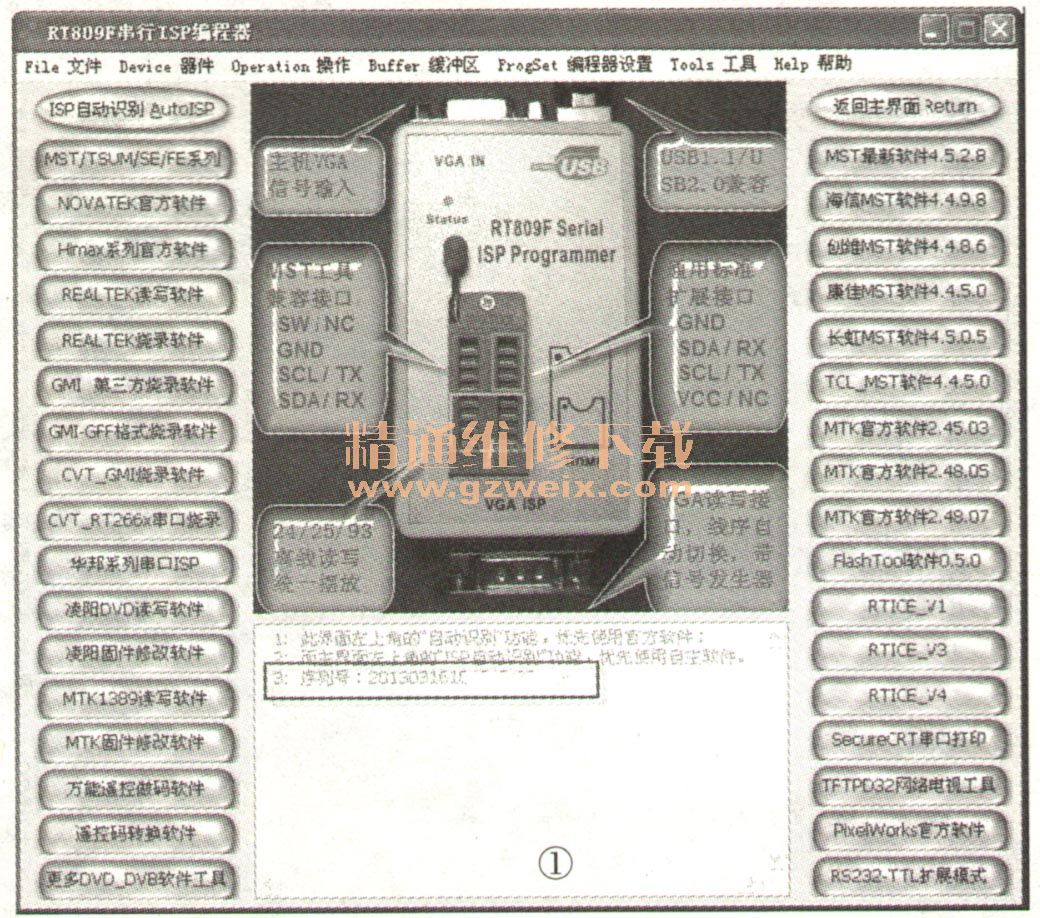

RT809F型串行ISP編程器是一款功能編程器，可對多系列BIOS芯片、24系列EEPROM存儲器、25或26系列FLASH存儲器、93全系列MicroWire總線存儲器等進行讀寫操作，支持多種芯片方案的液晶彩電、彩顯主板（含市售的萬能主板）在線讀寫或離線讀寫固件程序，并支持中九衛星接收機（包括國芯、海爾、華亞、NEC等機芯方案）的在線升級與軟件修復。該編程器的軟件操作界面如圖1所示。

    該編程器采用USB 1.1 /2.0兼容的高速接口，穩定可靠，適用范圍廣，現已廣泛用于液晶彩電、彩顯的軟件升級，以及開機打印信息讀取，現對其使用進行介紹。
    提示：1.ISP是英文In system program的縮寫，中文意思是在線編程，屬于單片機的升級方式之一（另一種方式是并行編程）。近幾年生產的液晶彩電主板大都支持ISP，但少部分芯片（如MTV312、MTV512等）在進行ISP操作時，須先知道此芯片在燒錄時設定的安全碼。
      2. BIOS表示基本輸入、輸出系統，BIOS芯片一般為EEPROM（電擦除只讀存儲器）或Flash ROM（閃速存儲器），其內部只能存儲固件程序，沒有控制部件，多用于電腦主板上，早期液晶驅動板上也安裝有，但近年生產的液晶驅動板已經不使用這類芯片了。常用MCU多為PLCC44封裝或TQFP-48封裝，BIOS芯片多為DIP8、SOP8、SOP16、PLCC- 32、  TSOP32VSOP32、TSOP40、TSOP48封裝。

    一、驅動軟件的安裝方法
    在安裝驅動軟件前，需檢查電腦的軟硬件環境。雖然該編程器軟件兼容32位或者64位的XP、WIN7操作系統，但推薦使用WIN7 SP1深度技術GHOST版或者XP SP3雨林木風YN9.9版，如圖2所示。如果多次安裝驅動軟件仍不成功，建議重新安裝一個干凈的GHOST系統再試。

    另外，某些殺毒軟件會誤判該驅動軟件帶有病毒并出現警告提示，這時可關閉殺毒軟件后再安裝，或者將編程器軟件加入到信任列表（白名單）。
    在電腦硬件方面，推薦使用INTEL芯片組的主板，因?yàn)樵擃愔靼逍阅芎茫�運行穩定。編程器與電腦相連的USB線，建議插在電腦主板板載的USB1.1或USB2.0接口中，盡量不要插在電腦前置USB口，因?yàn)榘遢d的更穩定。另外，推薦使用編程器配套的USB線，因?yàn)槠胀║SB線傳輸信號可能不穩定。
    接下來安裝驅動軟件，具體步驟如下：先雙擊如圖3所示的RT809F安裝軟件包。如果這時出現如圖4所示對話框，請選擇“允許此程序執行”、“記住我的選擇”，最后點擊“確定”按鈕即可。需注意的是，在安裝驅動軟件時，不能連接編程器。



    接下來會出現安裝界面，如圖5所示，點擊“接受”按鈕，隨后按照提示，點擊“下一步”按鈕安裝即可。驅動程序的默認安裝路徑是“C:\RT809F”，如圖6所示，這個安裝路徑最好不要修改。

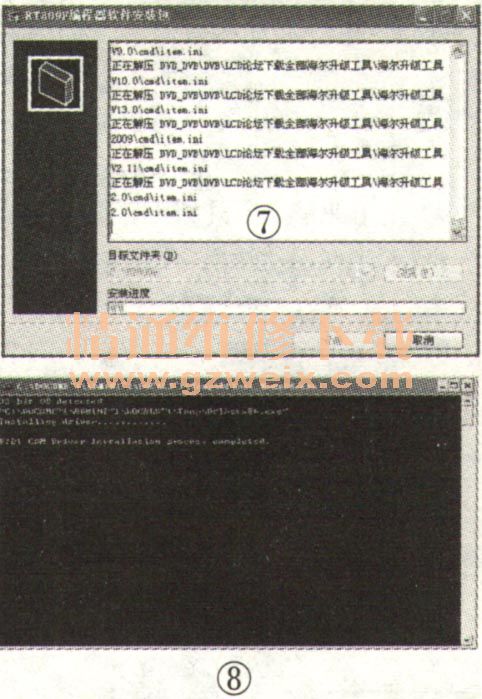

    在驅動程序安裝過程中，窗口中會顯示解壓文件的路徑與名稱，并在下方顯示進度條，如圖7所示。在安裝結束前會自動彈出如圖8所示窗口，待驅動程序成功后，窗口會自動消失。如果此時編程器已連接在電腦的USB口上，則窗口不會消失，這時需拔下編程器。

    軟件安裝完成后，桌面上會出現“RT809F編程器”快捷方式圖標，如圖9所示。連接上編程器，點擊“我的電腦”、屬性。硬件＊設備管理器，即可在“端口”中看到USB轉接口圖標一，并在“通用串行總線控制器”中看到USB通訊接口，如圖10所示。如果不能在設備管理器中看到上述信息，表明驅動程序安裝失敗，這時需拔下編程器，重新安裝驅動軟件。
