47型萬用表為普及型萬用表，品牌很多，不同品牌的該型萬用表電路原理大致相同但亦有差異。本文介紹幾種不同牌號萬用表，因保養不善或使用失當引起損壞的常見故障及其檢修方法，以供參考。
    例1：一臺南京科華47型萬用表，將量程轉換開關置于直流1000V檔測量高壓310V（如電磁爐高壓電路），一開始指針向右偏轉指示在310V，隨后緩慢向左偏轉，表針接觸電路時間越長，電壓就下降越多。其他量程測量正常。

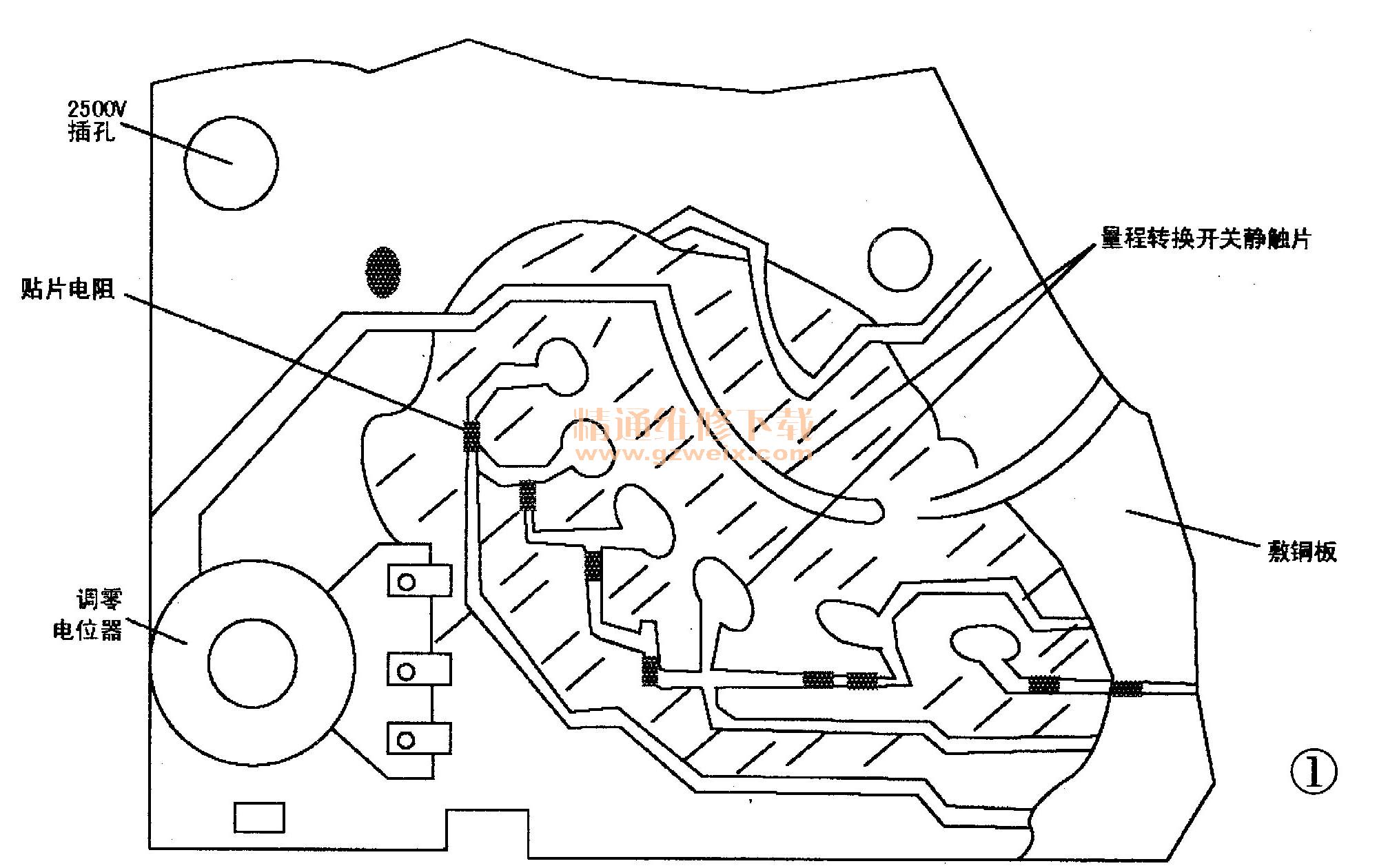

    分析檢修：根據故障現象進行分析，估計是萬用表DC.V/0.25V-1000V擋串聯電阻與敷銅板之間漏電所致。該處的串聯電阻均采用貼片電阻。若因某種原因（如萬用表受潮或電池漏液）導致敷銅板保護層大面積發霉氧化，串聯電路的貼片電阻與敷銅板絕緣電阻變小，如圖1所示，從而造成漏電，引起所述故障。

    拆下底殼，小心撬開電路板上的4個卡子，輕輕取出電路板，先用木刻刀或一字螺絲刀將履銅板上的綠色保護層去掉，但不要損傷銅泊，再用吹風機吹干，確認絕緣后涂上一層清漆，以提高絕緣強度。裝好后進行高壓測量，故障排除。

    例2：一臺南京金山47型萬用表，將量程轉換開關置于R×10檔測量不準，測得電阻值遠小于標稱值。
    分析檢修：該萬用表是用R×10擋誤測市電電壓后出現此故障，估計故障原因是該擋分流電阻燒壞。拆開萬用表底殼，觀察電路板左側正中處有一只電阻發黑，在路測量已開路。
由于該電阻色環模糊，上網查得該表電路圖，得知該電阻阻值為166Ω，功率為1/4W。考慮用以下兩種辦法來修復：一是用一只160Ω的電阻與5.7Ω電阻串聯，二是自行繞線電阻。找來一塊廢舊印制板，按圖2所示加工成一個“H”形繞線骨架，兩端各鉆一個小孔并穿入一段銅線（可用元件引腳）作為焊接引腳，然后找來一只廢舊的30W～60W電烙鐵芯子，取一段阻值約200Ω的發熱絲，將發熱絲一端纏繞在繞線骨架引腳上并焊牢，接著進行間隔繞線。由于發熱絲不絕緣，所以匝與匝之間切忌相碰，否則會引起短路。當繞線繞到約全長的3/4后，用數字萬用表測其電阻，當阻值為166Ω時停止繞線，將線頭纏繞在繞線骨架另一引腳并焊牢。為防止發熱絲松動并提高其絕緣強度，將該電阻浸入清漆并烘干處理，最后換到萬用表中即可。

    實踐證明，第二種方法阻值精度高干第一種方法，筆者正是用第二種方法修復萬用表的。

    例3：一臺南京科華47型萬用表，將量程轉換開關置于任何量程，萬用表的指針都不動。
    分析檢修：引起本故障的原因很多，如電池?zé)o電，量程轉換開關接觸不到位或損壞，表頭（動圈）正、負極引線接頭脫落，紅（＋）、黑（COW插孔與表筆插頭接觸不良或表筆導線折斷等。如果檢查上述部位均正常，估計多是使用AC.V10V擋，誤測高壓電導致保險管（ 250V/0.5A ）熔斷。
    經查，該表的保險管已熔斷，但換新后故障依舊。檢查表頭電路，發現其保護二極管D3、D4（均為1N4007）擊穿，造成表頭無電流通過，更換D3、D4后故障排除。

    例4：一臺星牌47型萬用表，無論作任何測量，指針有時不動，有時能擺一下。
    分析檢修：該故障原因通常是量程轉換開關動靜觸點氧化接觸不良。拆下電路板，發現量程轉換開關動靜觸點已變色，先用橡皮擦將其表面擦拭干凈，再用無水酒精清洗，最后用吹風機吹干后試驗，故障排除。
