一、芯片特點簡介
    ZT7182是一款同步整流的電流模式降壓穩壓器，具有快速瞬態響應和逐周期電流限制功能。該IC內部集成有兩只導通電阻為0.13Ω的MOSFET管，能提供2A的連續負載電流，并內置有軟啟動及過溫、過壓、低壓保護等電路。
    ZT7182的輸入電壓范圍較寬（4.75V～23V），輸出電壓可調（0.923V～18V）；同步整流頻率為350kHz，效率高達93%；在待機模式下，工作電流低至1μA

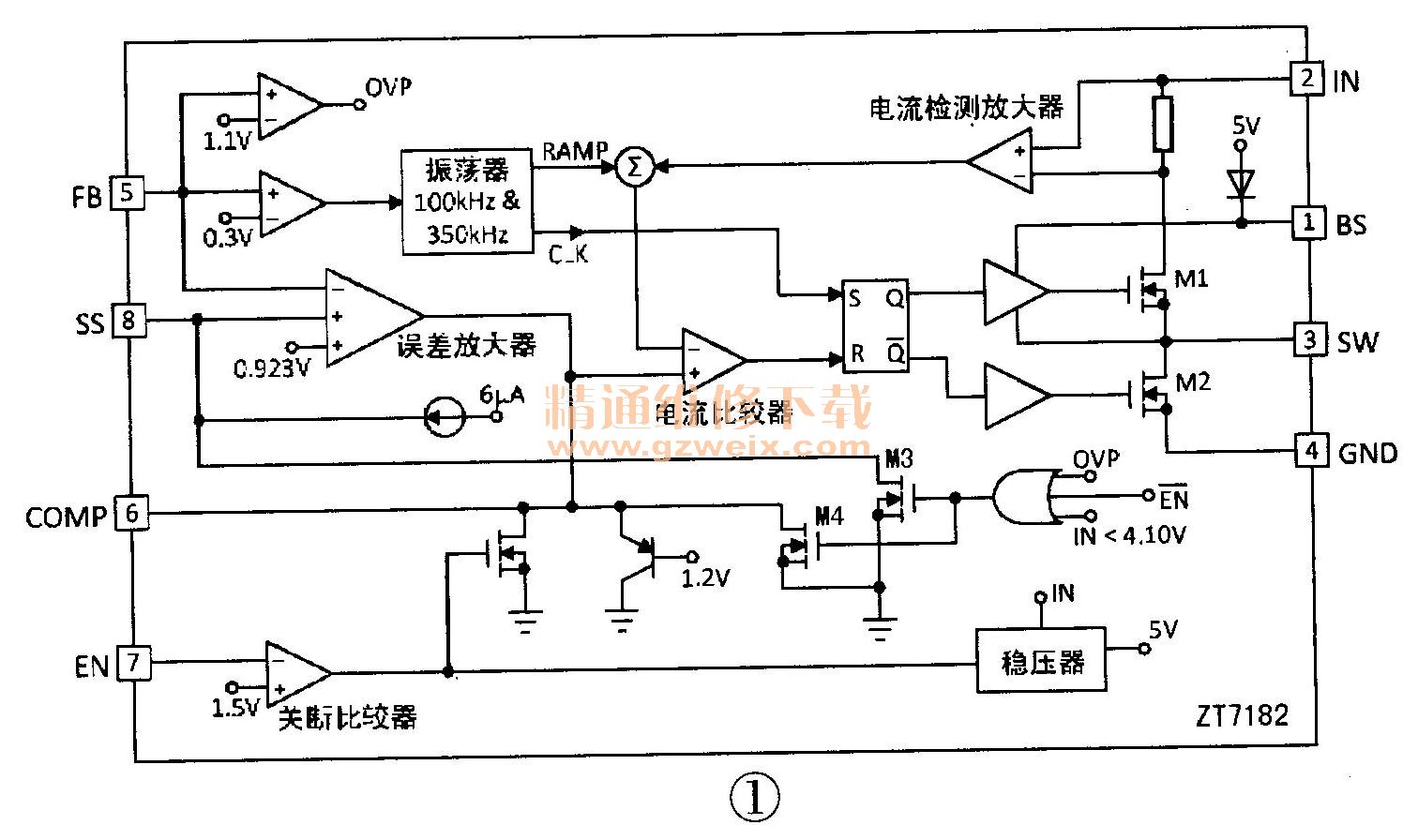

    該IC采用SP-8L封裝，其引腳功能與在路電阻見下頁表1，其內部框圖如圖1所示。



    ZT7182采用內部的N溝道MOSFET管的開／關來降壓，并在內部誤差放大器及比較器的作用下達到穩壓輸出的目的。由于高側MOSFET管要求柵極電壓大于輸入電壓，因此需用一只電容連接在③腳（SW）和①腳（BS），以提高驅動器的輸出電壓。該芯片采用電流模式控制來輸出電壓，輸出電壓經取樣電阻分壓后，從⑤腳（FB）輸入，通過內部誤差放大器調節開關管M1，M2的在一個周期內導通時間，從而改變輸出電壓。若輸出電壓過高，當⑤腳電壓超過1.1V時，過壓比較器（OVP）輸出高電平，M3、M4導通，⑥腳（COMP）和⑧腳（SS）被短接到地，開關管停止工作，以達到過壓保護的目的。

   二、主要元件參數選擇

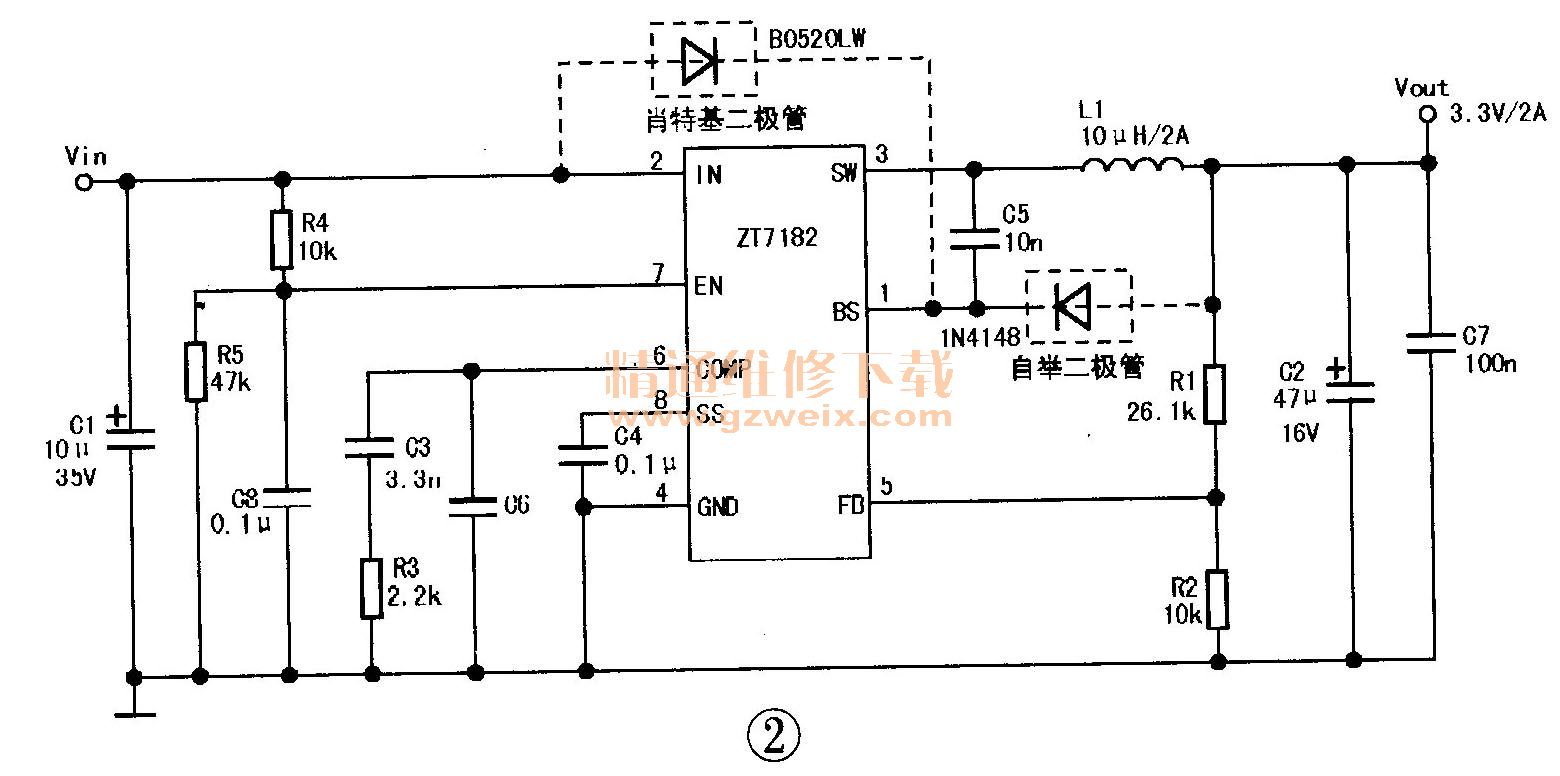

    ZT7182主要用于數碼產品、DVD、機頂盒及液晶彩電中，作為直流電壓變換IC，其典型應電路如圖2所示。

    R1、R2為反饋分壓電阻，輸出電壓由這兩只電阻的阻值比例決定，具體關系是V OUT＝0.923×（R1＋R2）/R2（單位：V）。R2的值雖可高達100kΩ，但典型值是10kΩ。當R2取10kΩ時，R1＝10.83× （VOUT-0.923）（單位：kΩ）。
    R3為補償頻率選擇電阻，阻值一般選擇為2.2kΩ。
    C3為頻率補償相位設定電容，其容量應大于4/（2π×R3×fc）。 fc表示補償頻率，其值通常低于工作頻率的1/10。
C6為第二頻率補償設定電容，其容量等于（C2×RESR）/R3。RESR表示輸出電壓濾波電容C2的等效串聯電阻。
    當輸入電壓不高于6V時，為提高變換效率，可在②腳與①腳之間外接一只肖特基二極管。當輸出電壓為＋5V或3.3V時，或者Vout/Vin>0.65時，可在①腳外接一只自舉二極管，以提高效率。自舉二極管可選用1N4148型，這時升壓電容C5的容量應為0.1μF～1μF。
    另外，若將該芯片用于將＋12V電壓轉換為＋5V，則需安裝R5，且R4:R5約為1.4.7，如R4為10kΩ，則R5約為47kΩ。
    提示：ZT7182可代換AP1583、MP1482、MP2307、RT8284、FP6188、MP1583、SP1482、SP1942、UP3482、VIC2618DQ等單片同步降壓穩壓器。
