北京現代索納塔轎車的鑰匙防盜系統，只有當記憶在發動機控制模塊（ECM）和防盜控制模塊（ICM）的無線電密碼相匹配時，發動機才可以啟動。

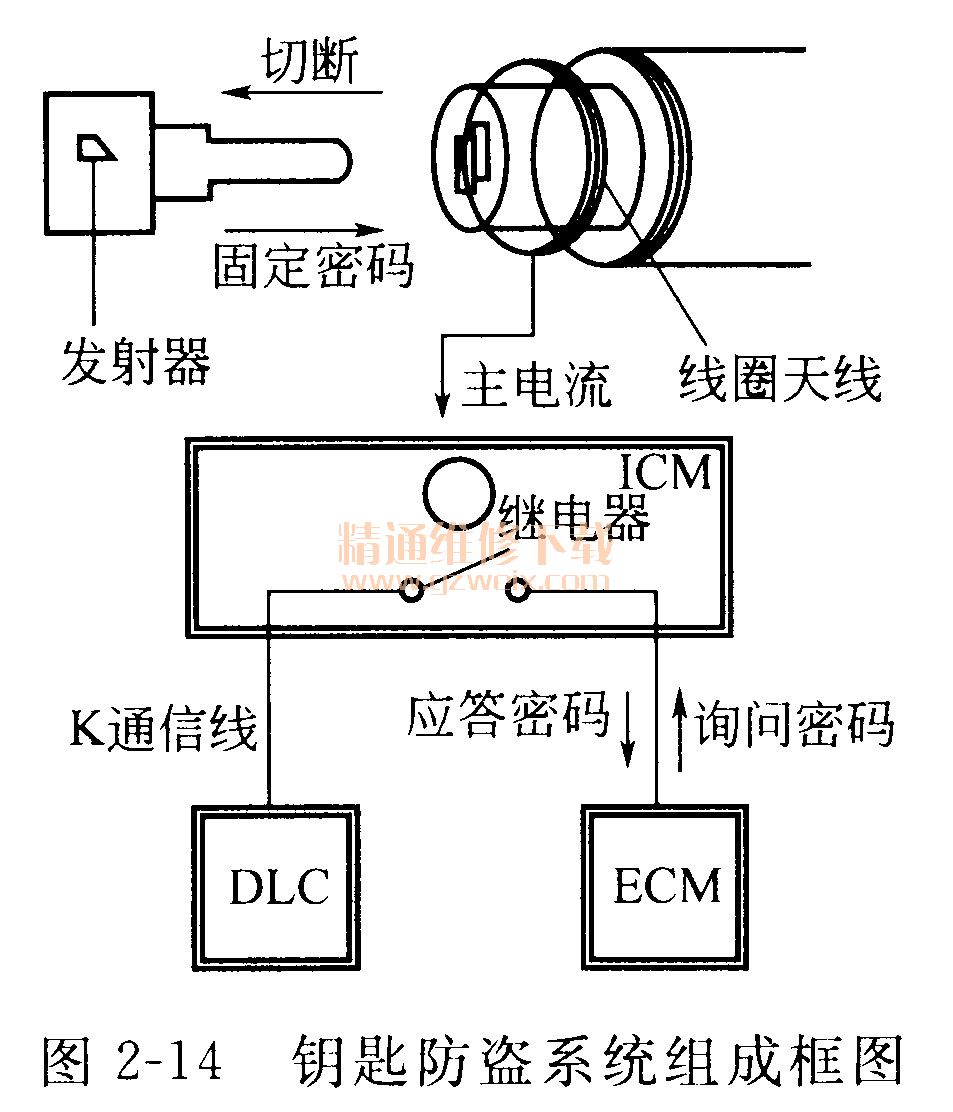

    鑰匙防盜系統由鑰匙（內含發射器）、線圈天線、防盜控制模塊、發動機控制模塊、診斷導線連接器等組成。鑰匙防盜系統組成框圖如圖2-14所示。

    鑰匙：有集成塊鑰匙（ID）和主鑰匙。其中集成塊鑰匙必須使用記錄有唯一ID碼的ICM，并且把ID碼輸入到主鑰匙。主鑰匙只有輸入ID碼后，才可以正常使用。

    發射器：當鑰匙位于點火開關“ON”位置時，防盜控制模塊（ICM）通過線圈天線提供能量至發射器。此能量轉變?yōu)榇鎯?chǔ)器電容能量。當ICM停止電源供應后，發射器使用電容電源發射ID碼。

    線圈天線：接收發射器發射的信號并把接收到的信號傳送到ICM。

    防盜控制模塊（ICM）：提供電源到線圈天線；接收和比較線圈天線傳送的信號；傳送信號到ECM并儲存ID碼。

    發動機控制模塊：當鑰匙位于點火開關“ON”位置時，ECM接收從ICM傳送的信號，控制噴油器工作。

    索納塔和特拉卡轎車鑰匙的注冊及改碼方法如下。

    (1)密碼設定 當防盜鑰匙丟失后，可以用密碼及Hi-SCAN PRO注冊主鑰匙。

    ①初始密碼 制造商把初始密碼定為2345儲存在ICM。若密碼沒有更改，使用初始密碼可以注冊鑰匙。

②注冊和更改密碼 使用H i-SCAP PRO，可把初始密碼更換為新密碼。密碼由4個0-9之間的數字組成。當注冊了新密碼后，ICM以ID碼形式永久性記錄，原密碼2345不能進行注冊再使用。

    (2)鑰匙的注冊鑰匙的注冊如圖2-15所示。

    1．初始注冊方法

    ①在10s內使用ID鑰匙將點火開關置于“ON”位置。此時，ID鑰匙注冊到ICM中。

    ②在10s內使用主鑰匙1，先將點火開關置于“ON”位置。

    ③在10s內按方法②對主鑰匙2進行注冊。

    ④注冊結束。

    2．添加鑰匙（使用ID鑰匙）

(1)注冊方法

    ①ICM已經注冊。

    ②使用ID鑰匙，在los內完成5次點火開關由“ON”至“OFF，位置的動作。

    ③拔出ID鑰匙。

    ④使用主鑰匙1，先將點火開關置于“ON”位置，然后置于“OFF，位置。此時，主鑰匙1已經注冊到ICM中。

    ⑤按方法④對主鑰匙2進行注冊。

    ⑥注冊結束。

    (2)說明當遺失主鑰匙或增加新鑰匙（ID鑰匙未丟失）時，可以用ID鑰匙進行注冊更改密碼。

3．添加鑰匙（使用HI-SCAN進行口令設定）

(1)注冊方法

①ICM已經注冊。

②插入主鑰匙，將點火開關置于“ON”位置。

③等待5s。

    ④用檢測儀（如HI-Scan）輸入口令。

    ⑤在10s內新主鑰匙1注冊結束，拔出鑰匙。

    ⑥在10s內插入新主鑰匙2，點火開關置于“ON”位置，然后置于“OFF”位置。新主鑰匙1注冊結束，拔出鑰匙。

    ⑦注冊結束。

    (2)說明當ID鑰匙遺失，對新主鑰匙進行注冊時，僅能使用HI-SCAN進行注冊。ID鑰匙不能注冊和復制。
