X-431 PRO是目前市面上比較普及的一款針對互聯網應用而開發的基于Android系統的新型汽車故障診斷設備，具有覆蓋車型六測試功能強大、特殊功能多及測試數據準確等諸多優點，通過汽車診斷接口與移動智能終端的藍牙進行通信，實現全車型、全系統的故障診斷。下面介紹使用X-431 PRO對2012款北京現代悅動1.6 L車防盜鑰匙進行匹配的操作方法。
   （1）將設備連接到車輛的診斷接口，插入待匹配的鑰匙，接通點火開關至ON位置。
   （2）選擇版本“北京現代V21.21”。
   （3）選擇“掃描VIN碼選擇菜單”，X-431 PRO會自動識別車型。

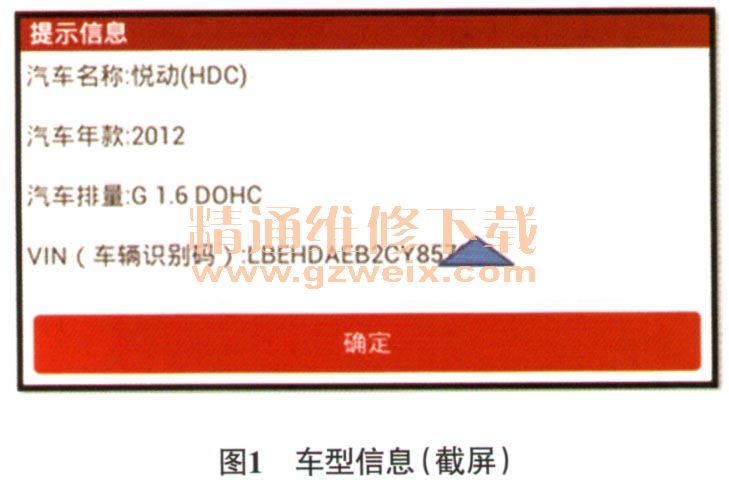

   （4）車型識別完成后，會有如圖1所示的提示信息。

   （5）點選“確定”，然后選擇“控制單元”。
   （6）選擇“防盜控制系統”。
   （7）選擇“讀取數據流”，結果如圖2所示。學習鑰匙的數量顯示為“0”，ECU狀態顯示為“空”，說明該車還沒有匹配正常起動的鑰匙。

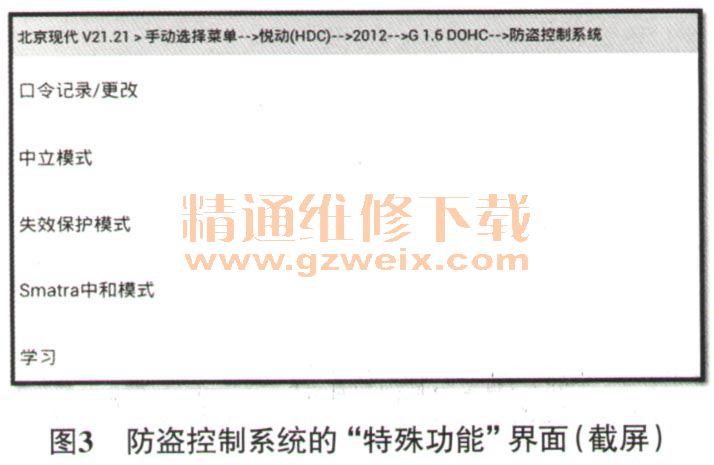

   （8）退出“讀取數據流”的界面，選擇“特殊功能”（圖3）。

   （9）點選“學習”，出現如圖4所示的幫助信息，要求輸入6位防盜密碼，此密碼需要將車輛VIN碼提供給服務站進行查詢。

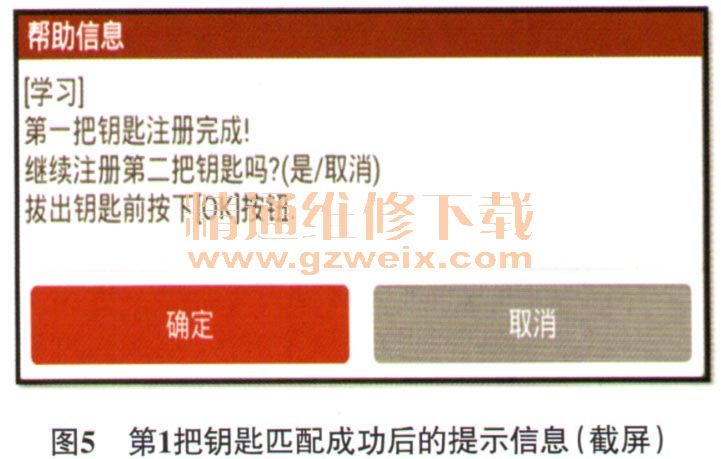

  （10）輸入服務站提供的密碼后，點選“確定”，系統會相繼提示“學習第一把鑰匙”，“第一把鑰匙注冊完成！”（圖5），如果只需要注冊1把鑰匙，點擊“取消”即可退出。

   （11）如需匹配第2把鑰匙，則先將匹配好的鑰匙拔出，插入需要匹配的第2把鑰匙，接通點火開關至ON位置，然后按下“確定”即可完成匹配。

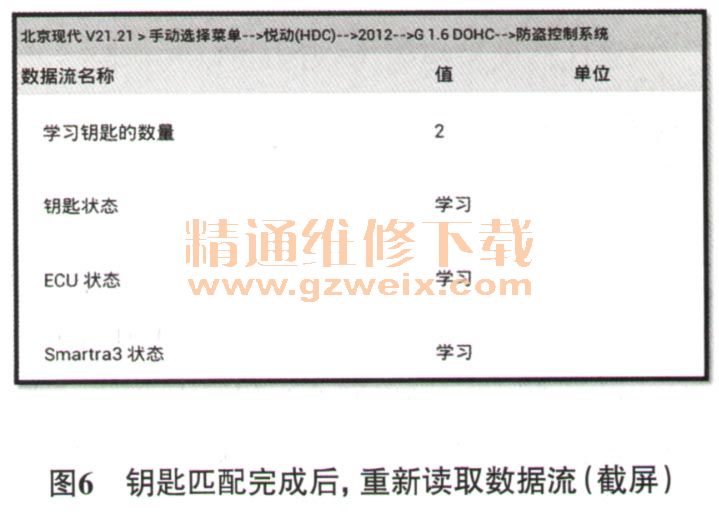

   （12）鑰匙匹配完成后，重新讀取數據流，結果如圖6所示。此時，學習鑰匙的數量顯示為“2”，ECU狀態顯示為“學習”，說明此前的2把鑰匙已經匹配成功。
