一、拆卸
2．將1號氣缸設置在壓縮沖程TDC（上止點）。
（1）轉(zhuǎn)動曲軸皮帶輪，并對齊凹槽和正時鏈條蓋的正時標記，如圖1所示。

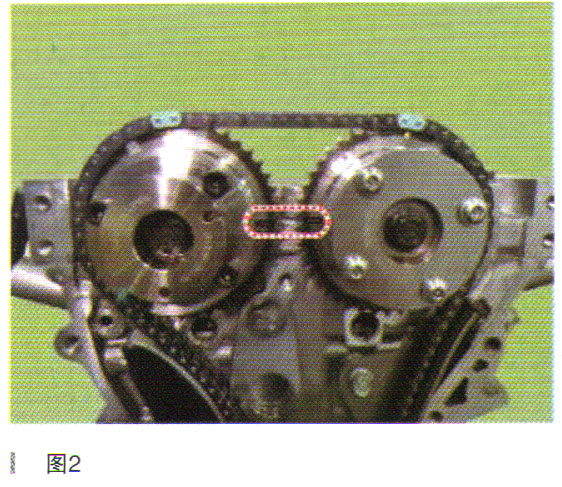

（2）如圖2所示，檢查進氣和排氣CVVT鏈輪的TDC標記是否與
氣缸蓋表面平齊。如果沒有，將曲軸轉(zhuǎn)動1圈（360°）。注：不要逆時針轉(zhuǎn)動曲軸皮帶輪。
3．拆卸正時鏈條蓋。

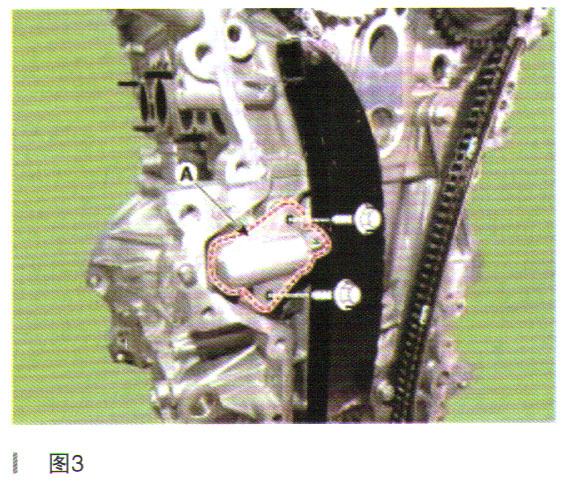

4．拆卸正時鏈條張緊器（如圖3中A所示）。注：不要再次使用已分離的張緊器。
5．拆卸正時鏈條張緊器臂（如圖4中A所示）。
6．拆卸正時鏈條（如圖5中A所示）。
7．拆卸正時鏈條導軌（如圖6中A所示）。
