適用2010～2012年別克君越（2.4L LAF）車型
    （一）拆卸方法
    (1)順時針旋轉曲軸至1號活塞在排氣行程的上止點處，安裝凸輪軸執行器鎖止工具1，如圖34所示。

    (2)將凸輪軸執行器鎖止工具安裝到氣缸蓋上并緊固至10N·m。
    (3)松開進、排氣凸輪軸執行器螺栓。
    (4)拆下凸輪軸執行器鎖止工具。
    (5)拆下正時鏈條上導板螺栓，取下正時鏈條上導板1，如圖35所示。

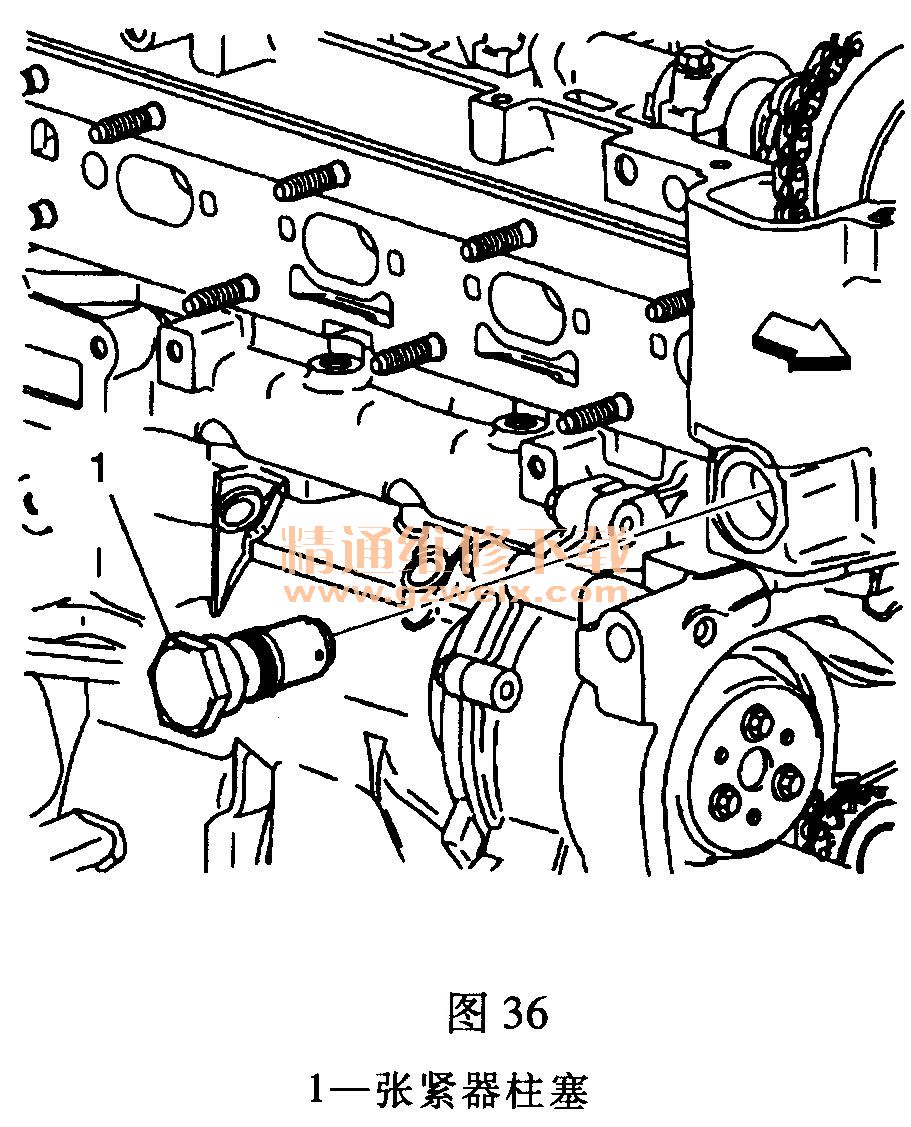

    (6)拆下正時鏈條張緊器柱塞1，如圖36所示。

    注意：在拆下正時鏈條前，必須拆下正時鏈條張緊器來釋放鏈條張力。

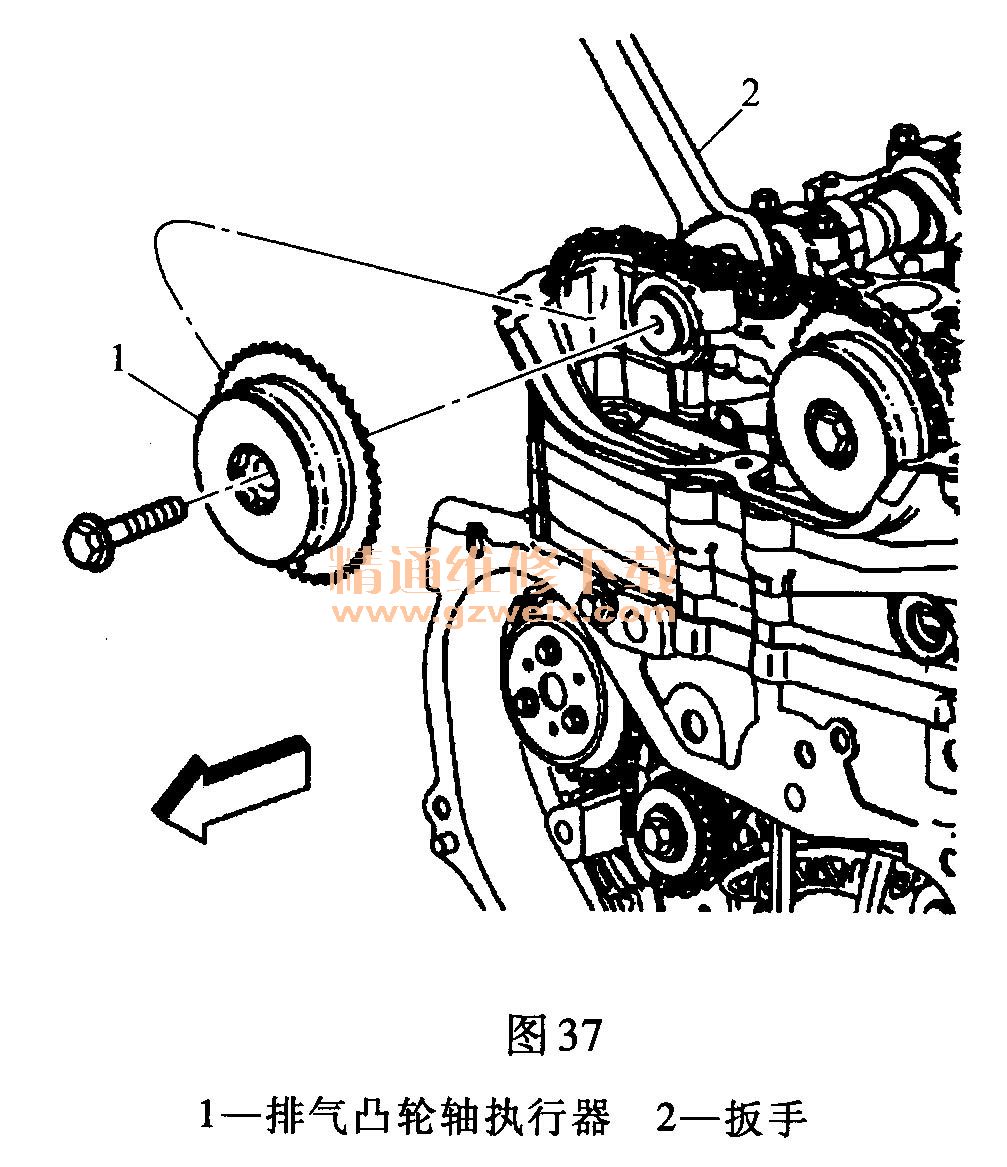

    (7)將六角頭定位在排氣凸輪軸上并用扳手2固定，如圖37所示。

    (8)拆下排氣凸輪軸螺栓和排氣凸輪軸執行器1，報廢螺栓。
    (9)拆下可調節正時鏈條導板螺栓，取下可調正時鏈條導板1，如圖38所示。

    (10)拆下螺塞1，以接近正時鏈條導板的螺栓，如圖39所示。

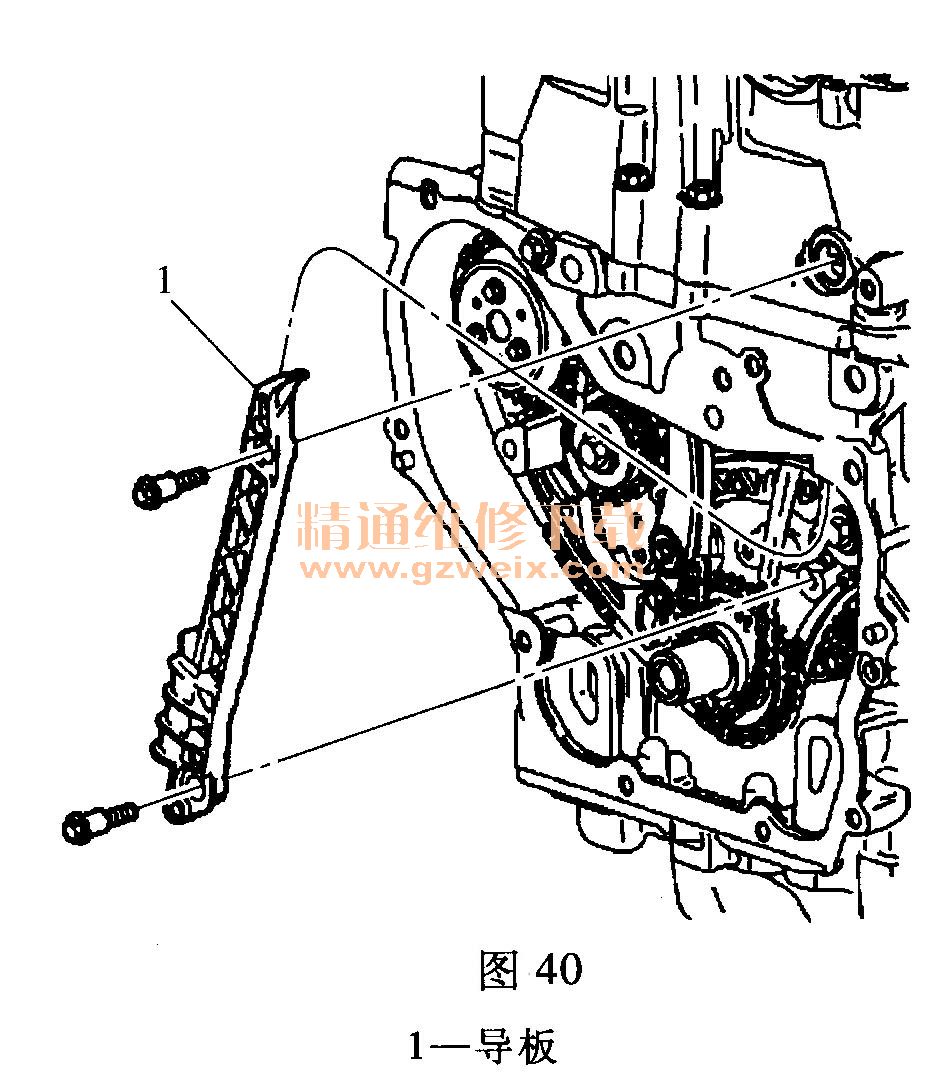

    (11)拆下正時鏈條導板螺栓，取下正時鏈條導板1，如圖40所示。

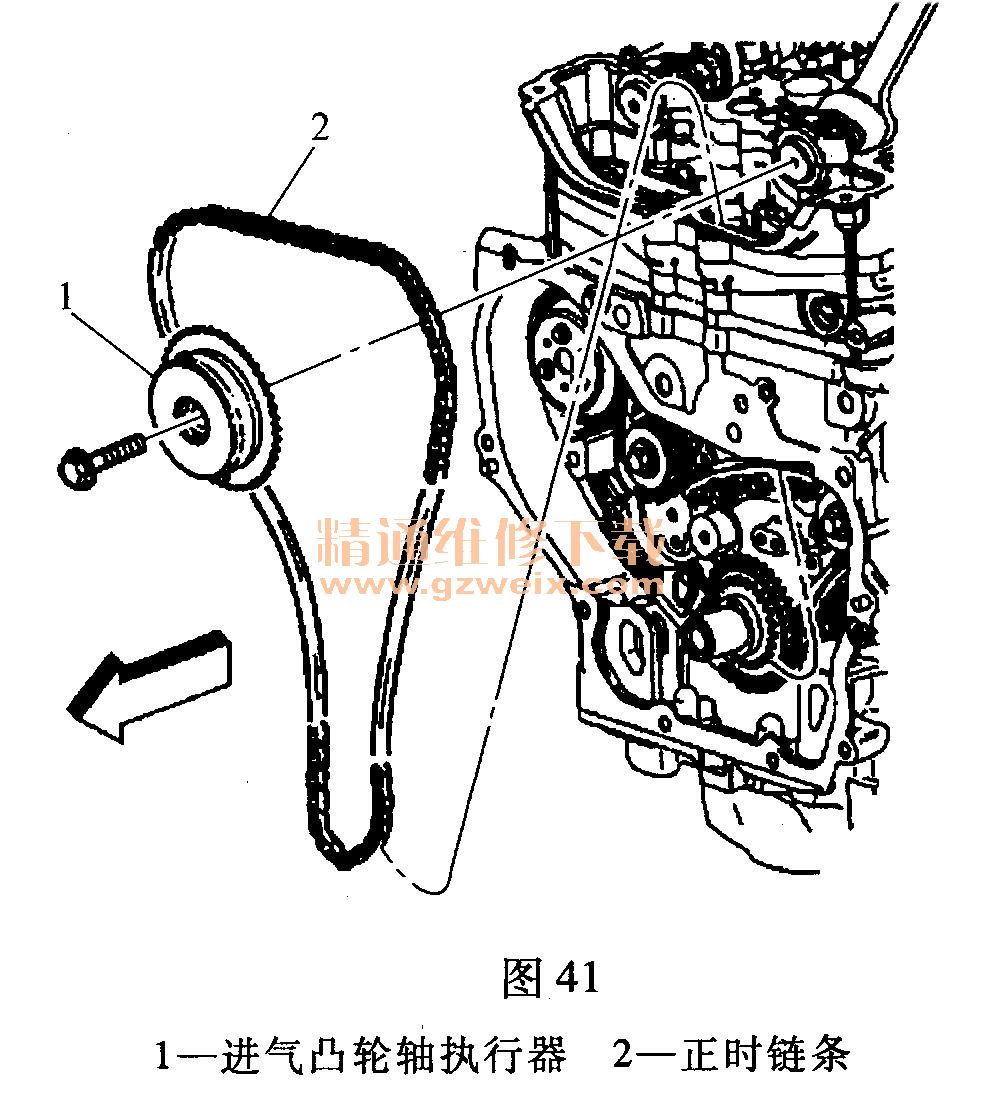

    (12)用扳手固定進氣凸輪軸，通過氣缸蓋頂部，拆下進氣凸輪軸執行器螺栓、進氣凸輪軸執行器1和正時鏈條2，報廢螺栓，如圖41所示。

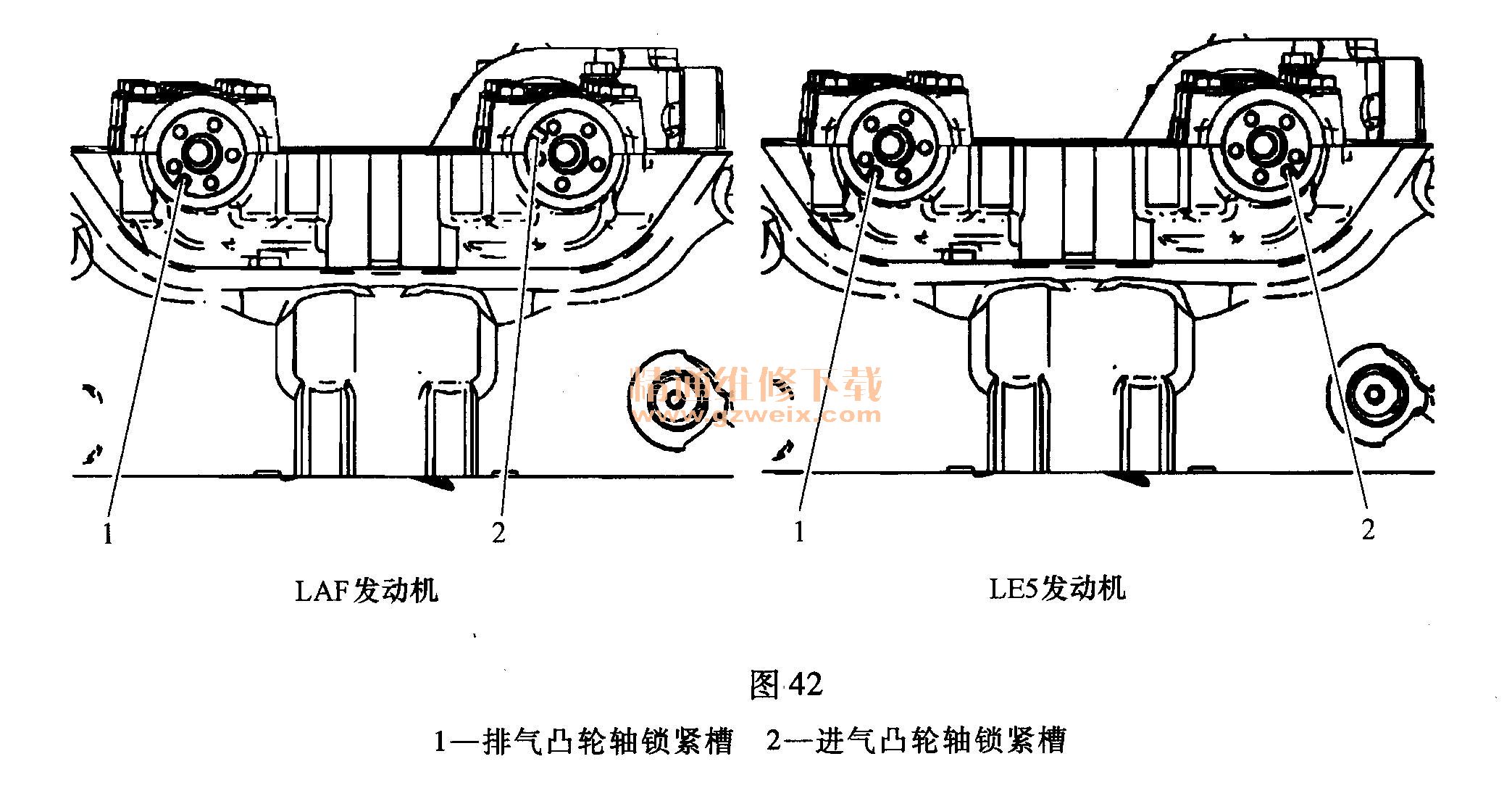

    (13)在排氣凸輪軸執行器鎖緊槽1和進氣凸輪軸鎖緊槽2與氣缸蓋對齊處進行標記，如圖42所示。

    (14)拆下曲軸鏈輪2和摩擦墊圈1（如裝備），如圖43所示。

    (15)拆下正時鏈條機油噴嘴螺栓。
    (16)拆下正時鏈條機油噴嘴1，如圖44所示。

    (17)拆下平衡軸傳動鏈條張緊器螺栓1和張緊器2，如圖45所示。

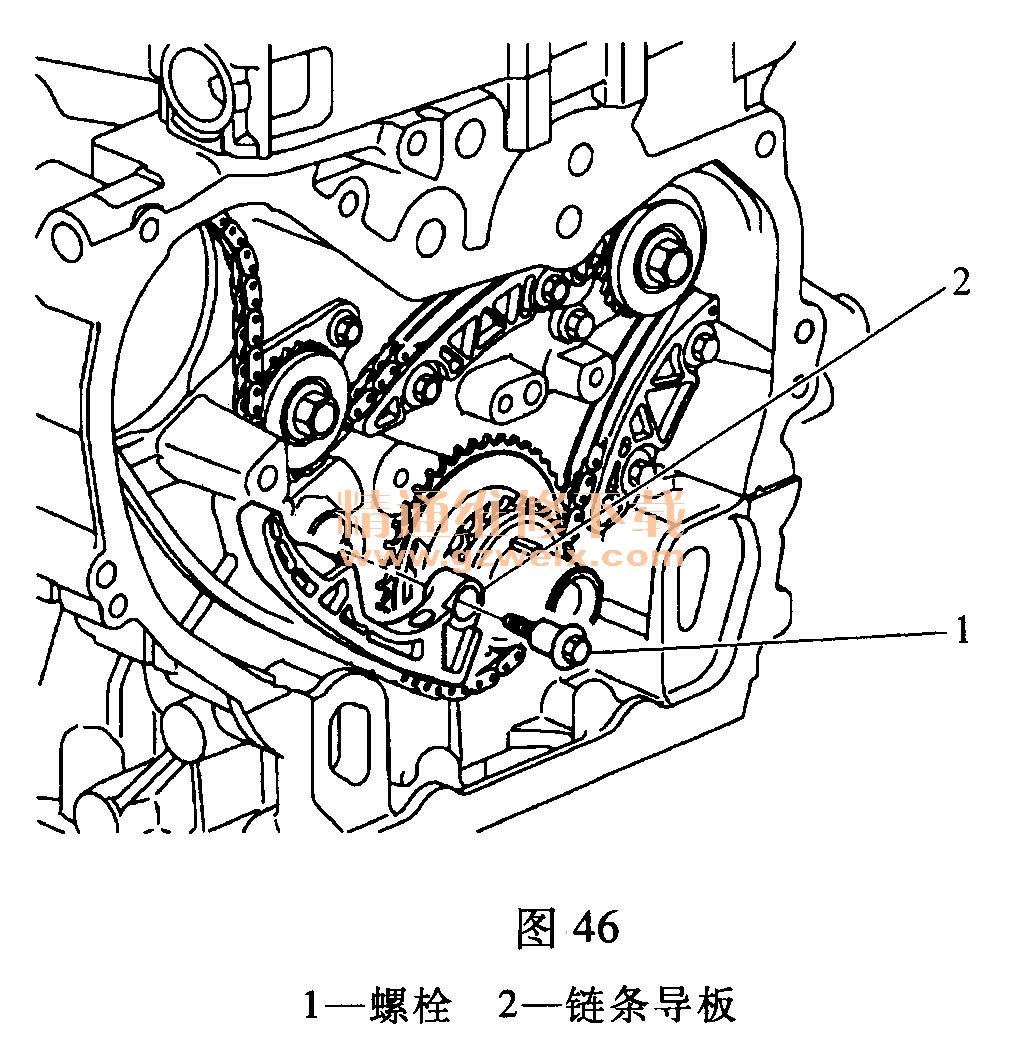

    (18)拆下可調節平衡軸鏈條導板螺栓和導板，如圖46所示。

    (19)拆下平衡器鏈條上導板螺栓1和上導板2，如圖47所示。

    (20)拆下平衡器鏈條下導板螺栓1和下導板2，如圖48所示。

    (21)拆下平衡軸傳動鏈條。
