適用2009～2012年馬自達6（2. 0L LFX）車型

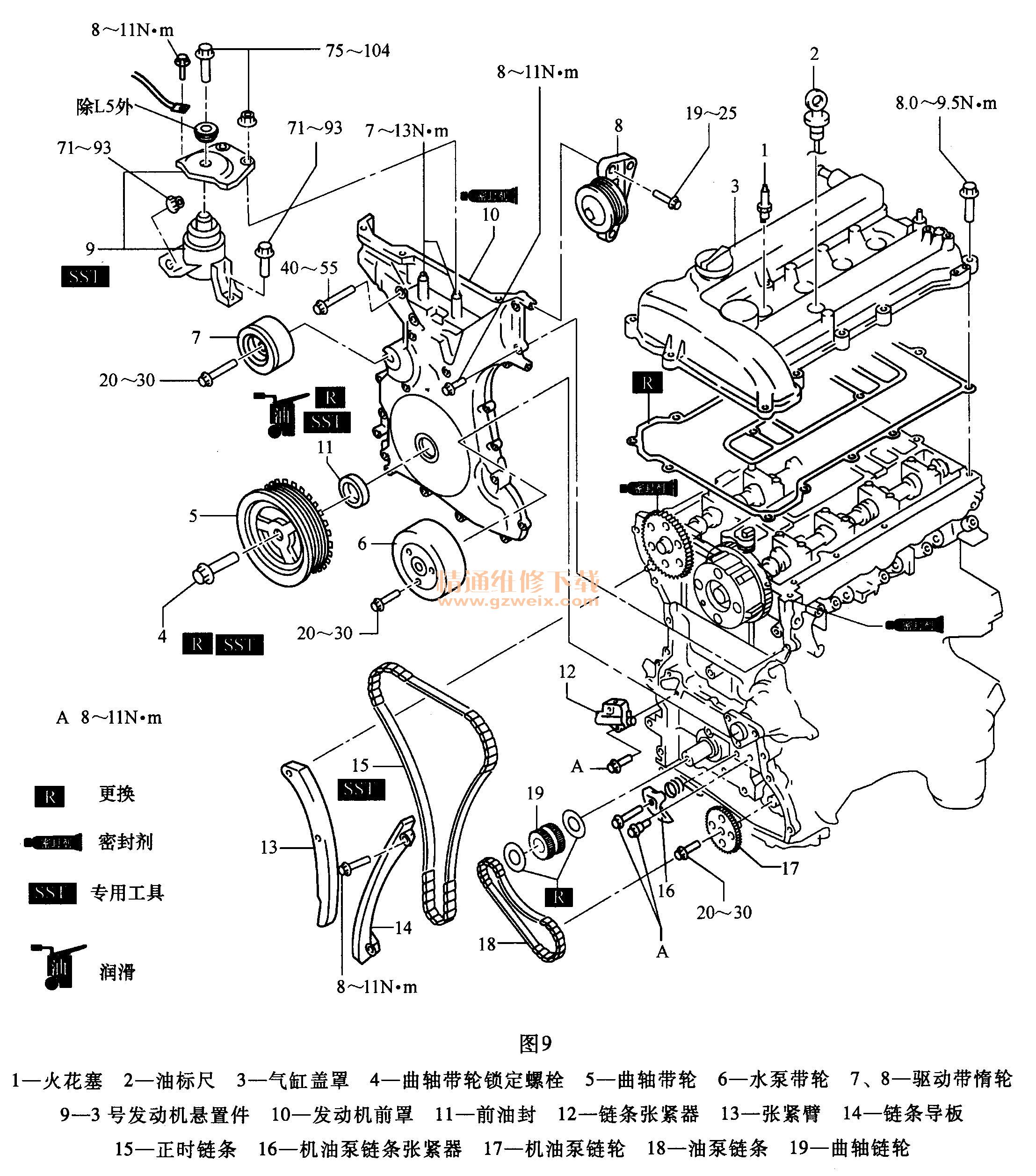

    （一）正時部件示意圖（圖9）

    （二）拆卸方法
    (1)斷開蓄電池負極電纜。
    (2)拆下火花塞墊片。
    (3)拆下點火線圈。
    (4)拆下通風管。
    (5)斷開凸輪軸位置（CMP）傳感器連接器。
    (6)斷開油壓控制閥（OCV）接頭（帶可變氣門正時機構）。
    (7)拆下右前輪與輪胎。
    (8)將右前擋泥板布置在不會造成障礙的地方。
    (9)拆下右前擋泥板。
    (10)拆下2號發動機下護板。
    (11)松開水泵帶輪的螺栓并拆下驅動帶。
    (12)拆下曲軸位置（CKP）傳感器。
    (13)將右前驅動軸從聯軸器上拆下來，將驅動軸放在一邊。
    (14)拆下火花塞。
    (15)拆下油標尺。
    (16)拆下氣缸蓋罩。
    (17)按下列方法拆下曲軸帶輪鎖定螺栓和曲軸帶輪。
    1)拆下氣缸體的堵塞。
    2)安裝曲軸定位銷，如圖10所示。

    3)順時針轉動曲軸直至曲軸處于1號氣缸的TDC位置（直至定位銷擋住平衡配重為止）。

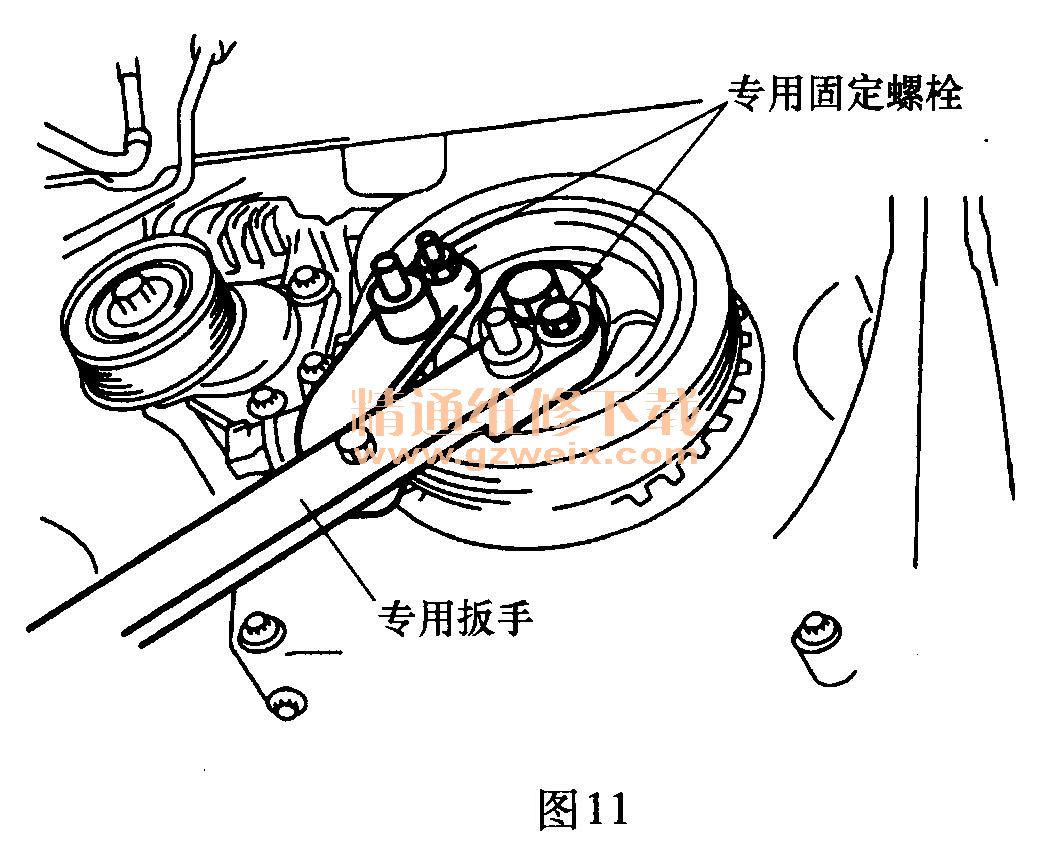

    4)用專用工具固定曲軸帶輪，然后拆下帶輪鎖定螺栓和曲軸帶輪，如圖11所示。

    (18)拆下水泵帶輪。
    (19)拆下驅動帶惰輪。
    (20)拆下3號發動機懸置件。
    (21)拆下發動機前罩。
    (22)拆下前油封。

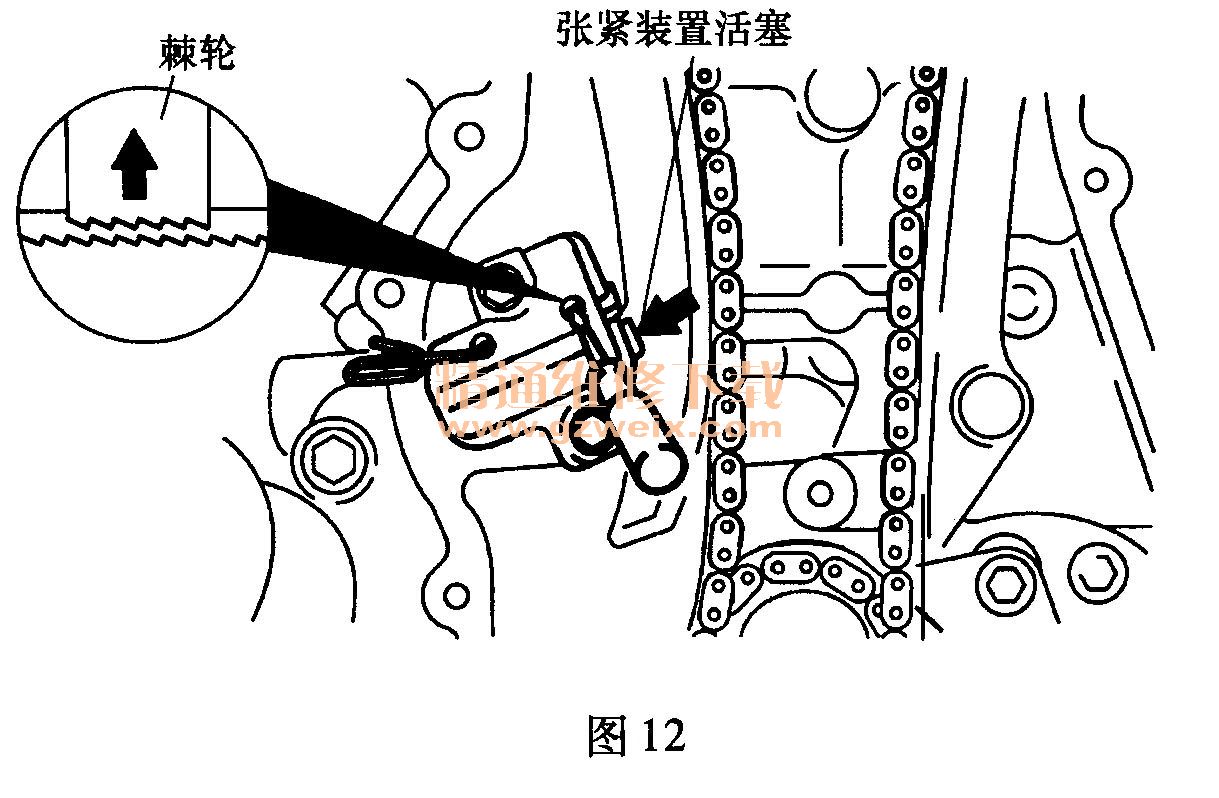

    (23)按下列方法拆下鏈條張緊器，如圖12所示。

    1)使用薄刃螺釘旋具將鏈條張緊器棘輪的鎖定機械裝置移離棘輪桿。
    2)緩慢壓下張緊裝置活塞。
    3)使用1. 5mm的金屬絲或回形針固定張緊裝置活塞。
    (24)拆下張緊臂和鏈條導板。
    (25)拆下正時鏈條。
    (26)拆下機油泵鏈條張緊器。
    (27)拆下機油泵鏈輪。
    (28)拆下油泵鏈條。
    (29)拆下曲軸鏈輪。
