正時帶安裝方法
    （1）保持1缸活塞位于壓縮行程上止點位置。

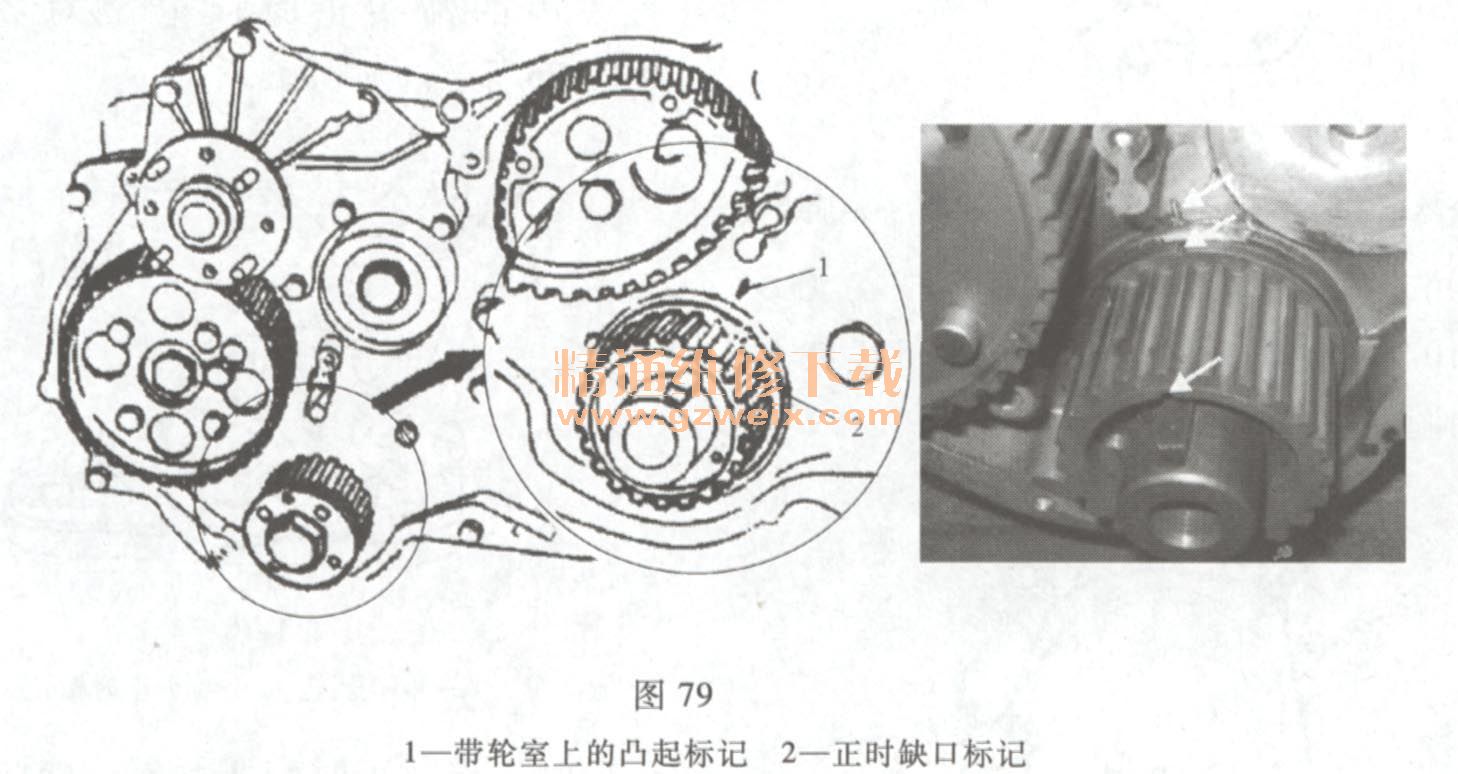

    （2）將帶輪室上的凸起標記1與曲軸正時帶輪上正對鍵的缺口2對齊，如圖79所示。

    （3）如圖80所示安裝兩個工藝定位螺栓，分別將凸輪軸正時帶輪1和噴油泵正時帶輪2正確定位在正時定位孔處。

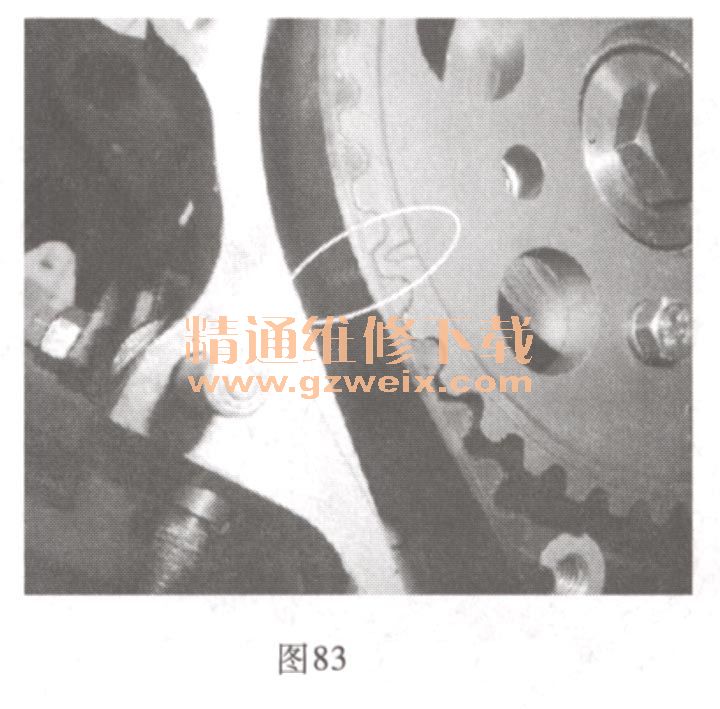

    （4）按照如圖81所示的數字順序?qū)⒄龝r(shí)帶依次套在曲軸正時帶輪1、凸輪軸正時帶輪2、正時帶惰輪組合件3、噴油泵正時帶輪4上，正時帶上的正時標記與各帶輪上的標記應如圖82和圖83所示一一對應。



    （5）將張緊輪組合件5安裝到帶輪室上。
    （6）用螺栓將張緊輪組合件固定，但暫時不擰緊，確保張緊輪組合件能夠移動自如。
    （7）安裝張緊拉桿（有兩種：分別是發動機自帶拉桿和加長專用拉桿）。
    （8）將凸輪軸正時帶輪和噴油泵正時帶輪上的工藝定位螺栓卸下。

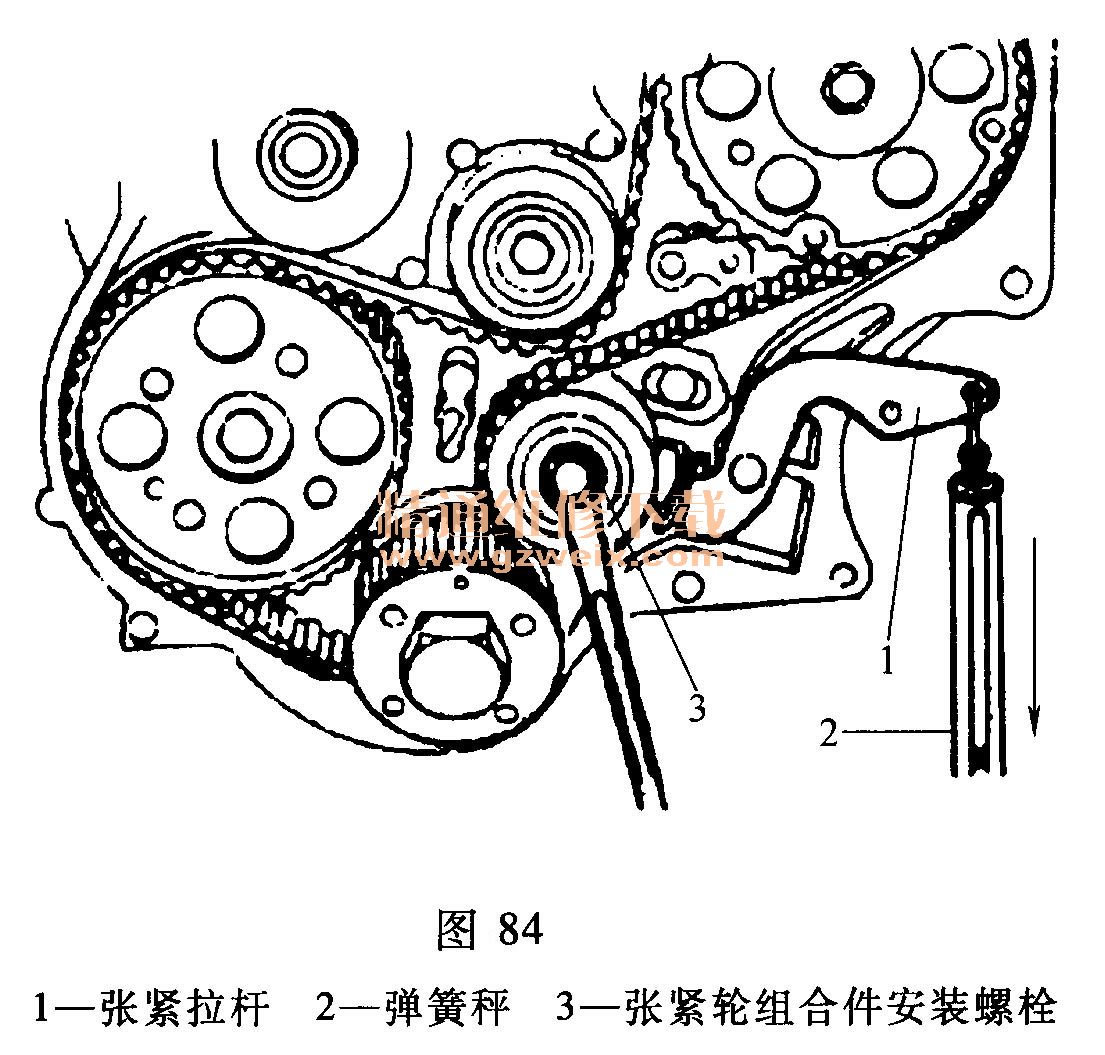

    （9）按圖84所示對張緊拉桿施加張緊力（掛祛碼或掛彈簧秤）。

    （10）采用自帶張緊拉桿時，祛碼質量為12kg；采用加長張緊拉桿時，祛碼質量為4.0～4. 5 kg 。祛碼垂直掛在張緊拉桿的釣鉤上。采用彈簧秤時，拉力大小應與所用的祛碼重量相對應，且也應垂直向下。
    （11）用手?jǐn)Q緊連接張緊輪組合件的安裝螺栓。

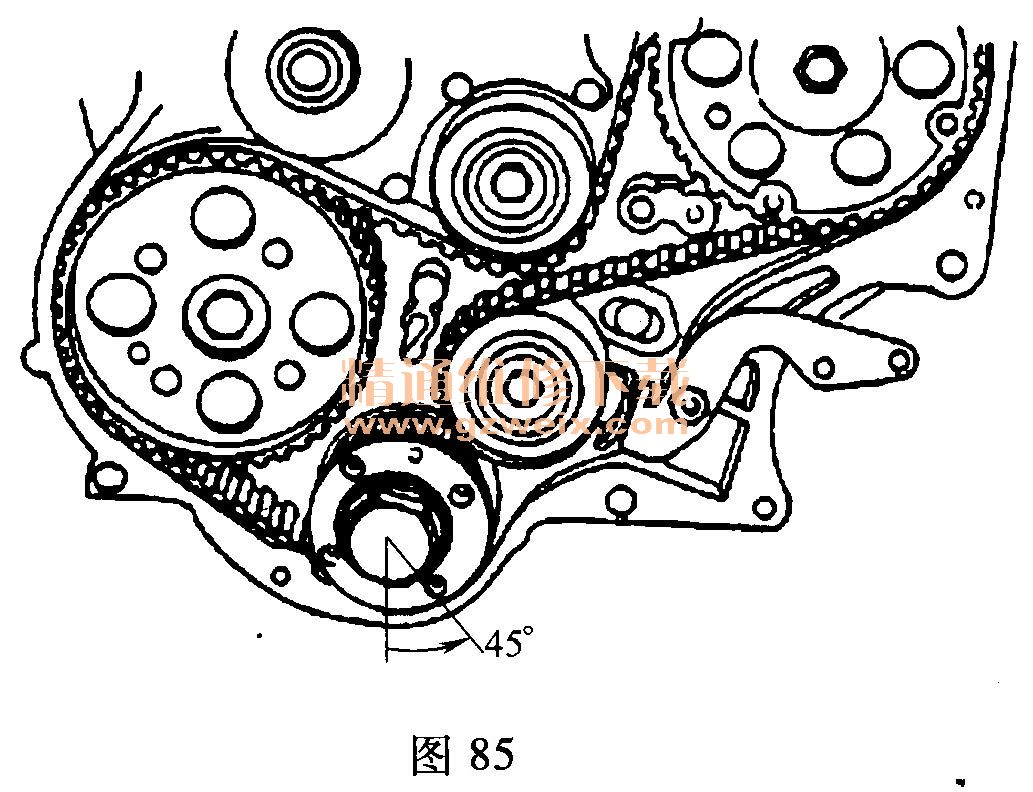

（12）維持祛碼或彈簧秤作用力，逆時針旋轉曲軸45°曲軸轉角，如圖85所示。

    注意：在張緊正時帶時轉曲軸。
    （13）用扭力扳手將張緊輪組合件安裝螺栓擰緊至（85±5）N·m。
    （14）最后取下祛碼或撤銷作用力，順時針旋轉曲軸到1缸活塞上止點位置并對好記號，檢查各正時帶輪工藝定位孔是否與帶輪室螺紋孔對正。若未對正應重新安裝正時帶。

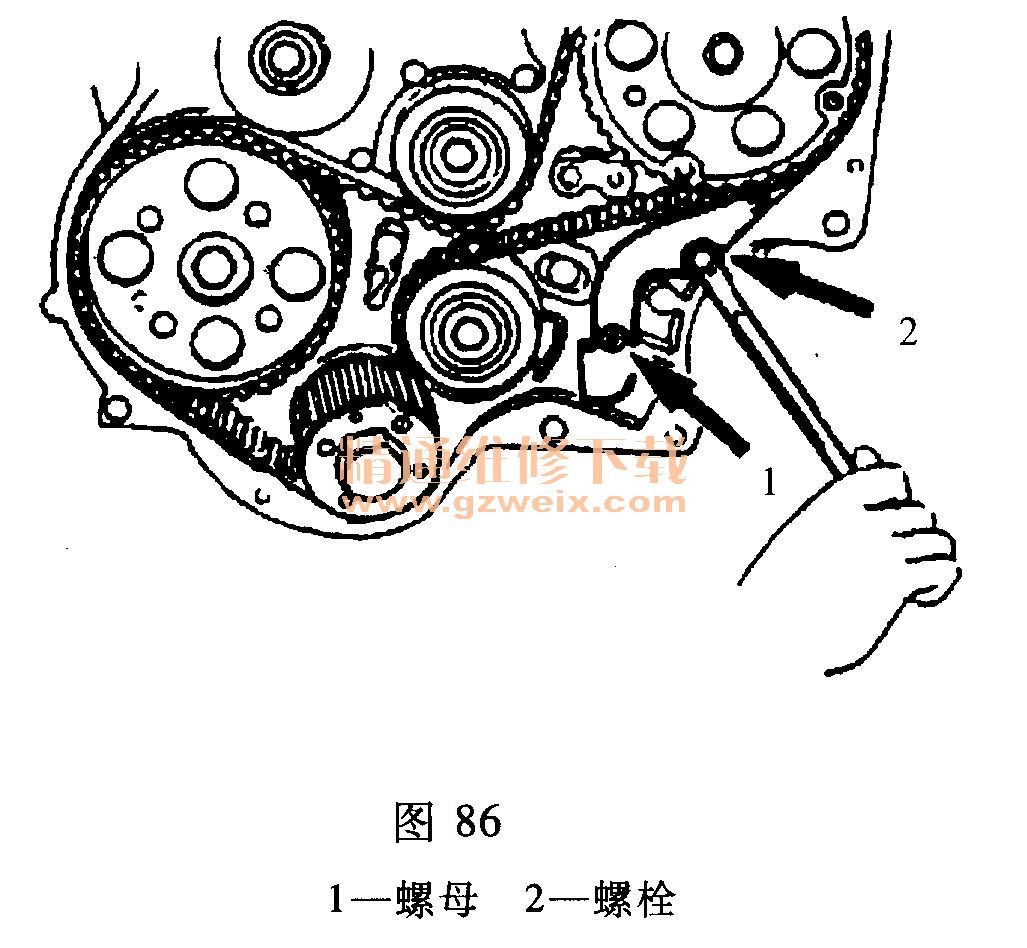

    （15）將固定張緊拉桿的螺母1和螺栓2擰緊，如圖86所示。

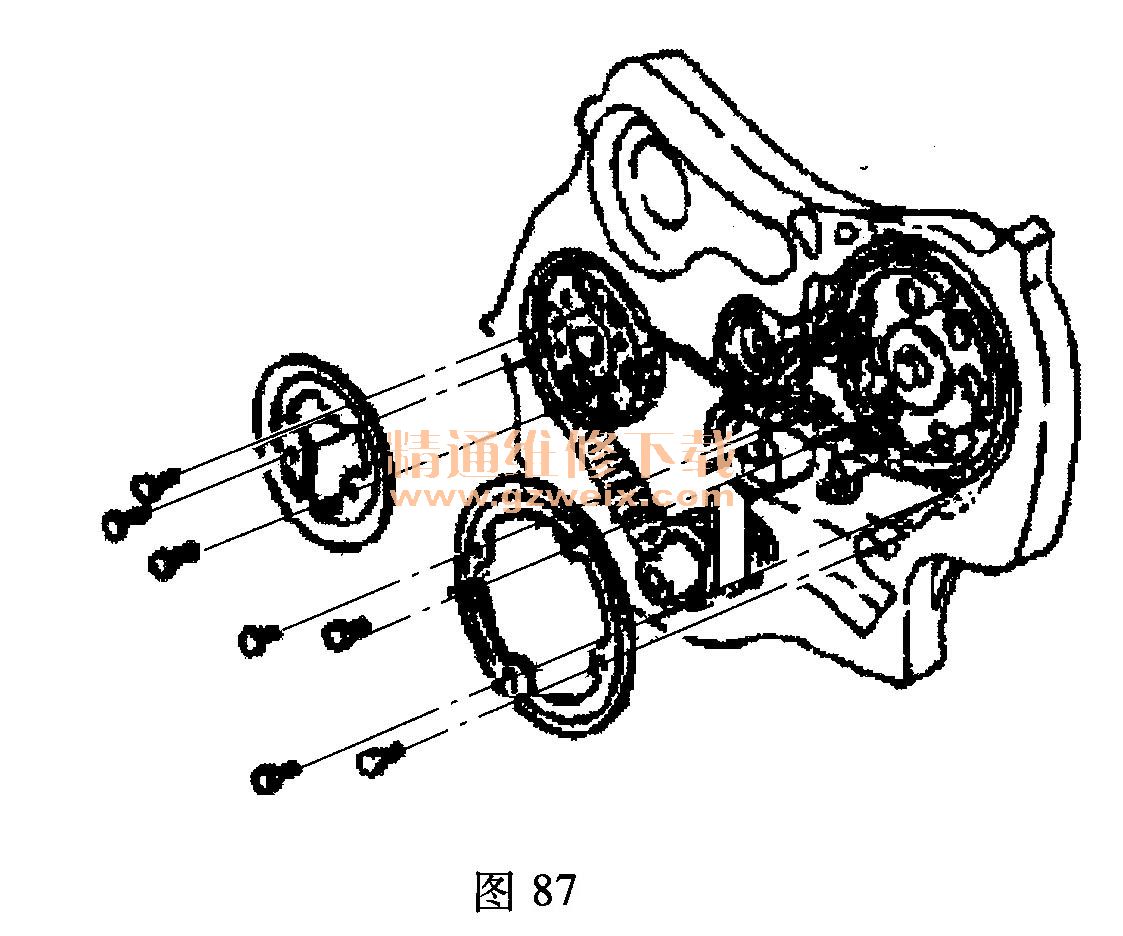

    （16）安裝凸輪軸和油泵帶輪壓板圖87所示。

    （17）安裝帶輪室蓋、水泵總成。
    （18）最后按要求調整氣門間隙。
