適用2009～2012年雪佛蘭科魯茲（1. 6L LDE）車型
    （一）正時示意圖（圖9）

    （二）拆卸方法
    (1)打開發動機艙蓋。
   (2)拆下空氣濾清器殼體。
    (3)拆下正時帶前上蓋。
    (4)完全舉升車輛。
    (5)拆下發動機艙防護板。
    (6)拆下傳動帶張緊器。
    (7)拆下正時帶前下蓋。

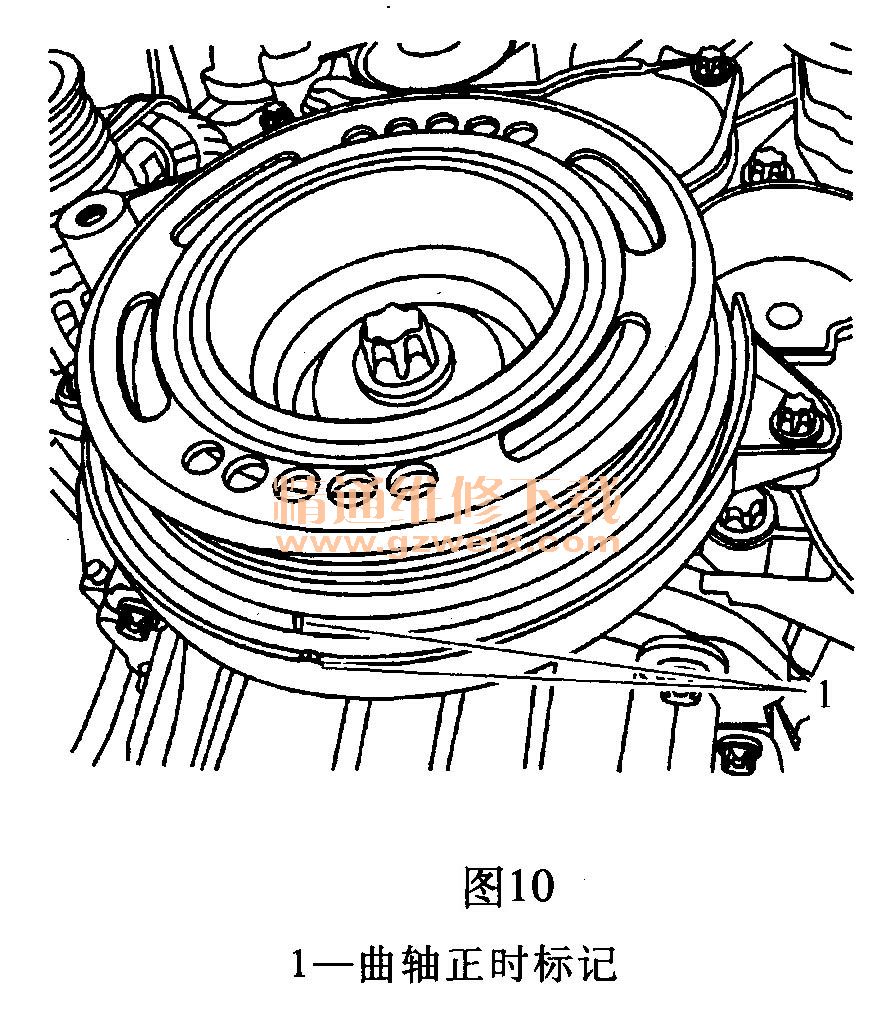

    (8)旋轉曲軸至1缸上止點，對齊曲軸帶輪上的正時標記，如圖10所示。

    (9)拆下排氣管三元催化轉化器附近的螺栓1，然后安裝飛輪鎖止工具2以固定曲軸，如圖11所示。

    (10)松開正時帶張緊器螺栓。

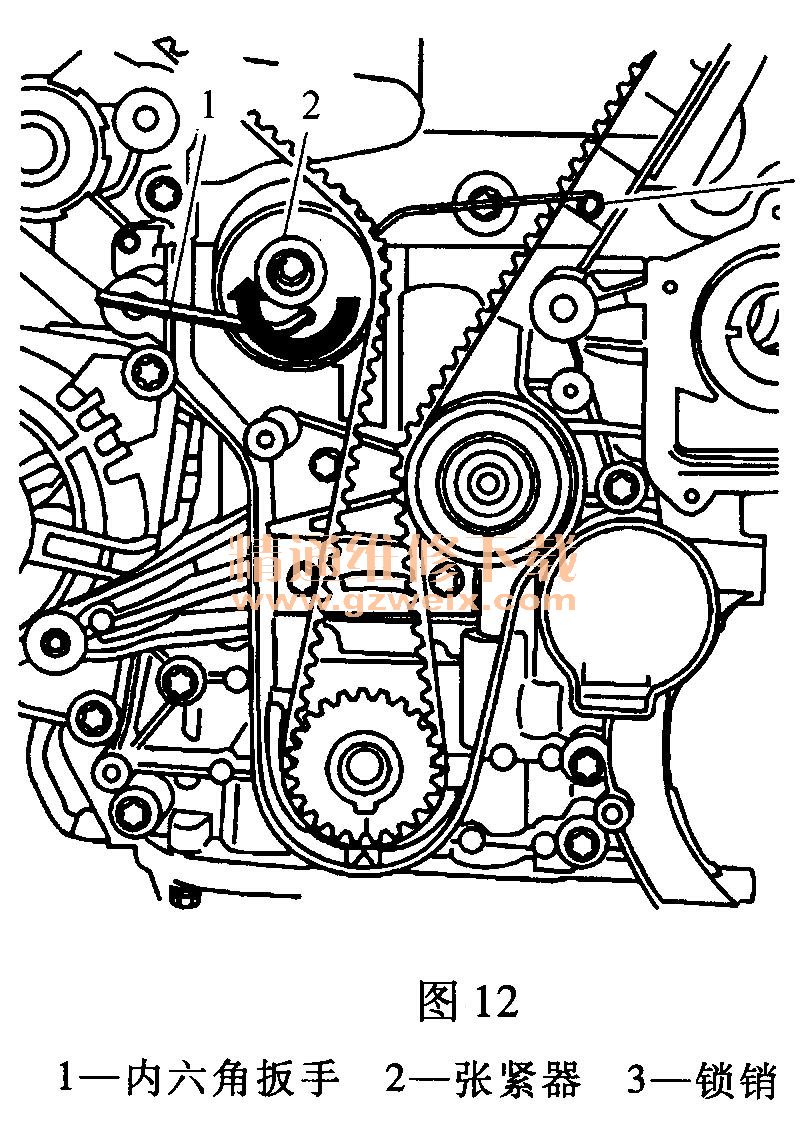

    (11)使用內六角扳手1,沿圖12箭頭所指方向轉動正時帶張緊器以釋放正時帶張力，然后安裝張緊器鎖銷。

    (12)完全降下車輛。
    (13)記錄傳動帶的方向，然后拆下正時帶。
    （三）安裝方法

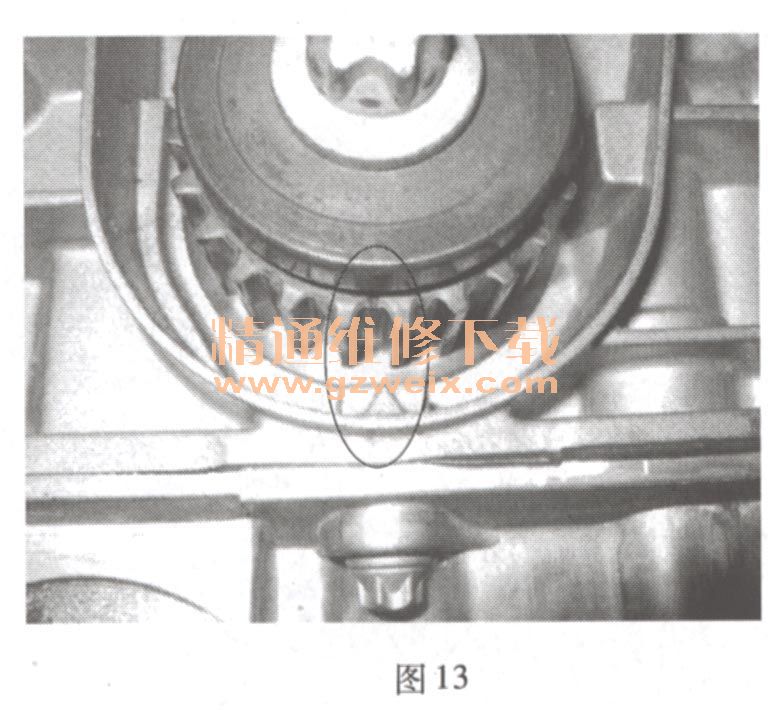

    (1)轉動曲軸至1缸上止點。曲軸正時齒輪的正時標記與缸體上的標記對齊，如圖13所示。

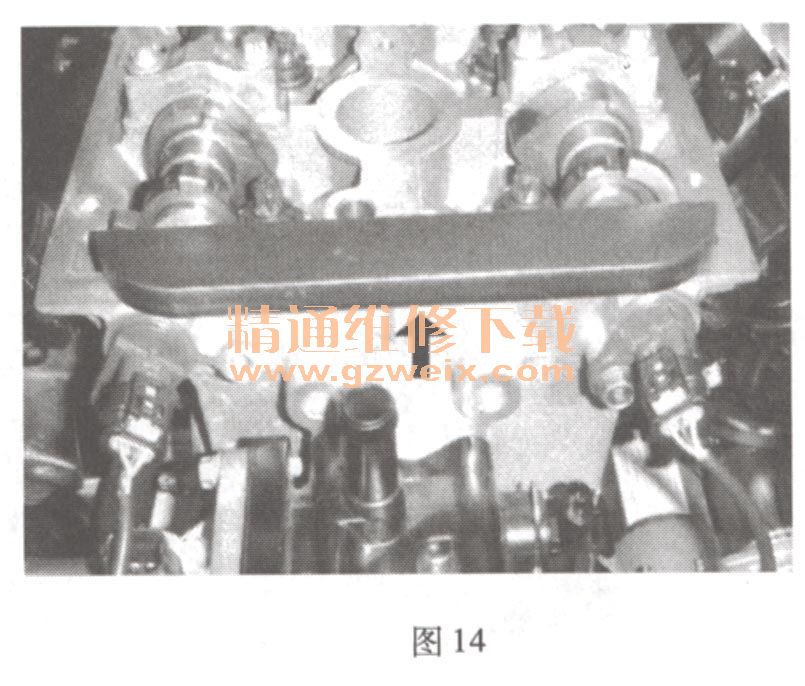

    (2)用扳手調整凸輪軸位置，然后安裝凸輪軸鎖止工具，如圖14所示。

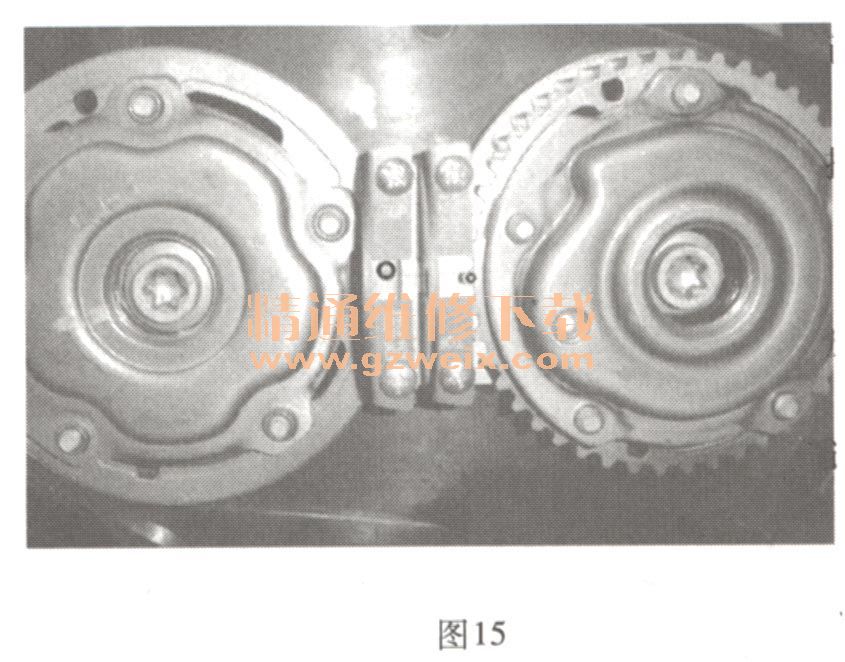

    (3)安裝凸輪軸調節器鎖止工具，使進氣凸輪軸調節器上的點形標記和排氣凸輪軸調節器上的點形標記相對應，如圖15所示。

    (4)用扭力扳手?jǐn)Q緊凸輪軸調節器螺栓，擰緊力矩為65N·m+120°+15°。
    (5)安裝正時帶。將正時帶放置到曲軸正時齒輪、排氣和進氣凸輪軸調節器上。
    (6)使用內六角扳手1，沿圖12箭頭所指方向向正時帶張緊器2施加張緊力。
    (7)拆下正時帶張緊器鎖銷。
    (8)釋放正時帶張緊器的張緊力，將正時帶張緊器螺栓緊固至20N·m。
    (9)順時針轉動曲軸兩圈，檢查配氣正時標記是否對齊，如圖9所示。
    (10)安裝正時帶前下蓋。
    (11)安裝傳動帶張緊器。
    (12)安裝發動機艙防護板。
    (13)安裝正時帶前上蓋。
    (14)安裝空氣濾清器殼體。
