故障診斷：在接到客戶報修后，按照SBD流程進行了檢查，了解并確認故障描述。詢問客戶故障發生的時間、地點、現象、頻次，結果是發動機故障燈點亮一般是在早上冷車啟動后不久出現，并會伴隨偶發性車輛起步熄火現象；車輛可以再次啟動著車，但沒有出現異響、抖動等現象；行駛中也未出現水溫過高或加速無力等其他現象。

    車輛驗證，啟動發動機，組合儀表上發動機故障燈點亮。由于進站時已是熱車狀態，嘗試路試未發現熄火等異常現象。初始檢查，先對車輛之前維修過的部件檢查EVAP燃油蒸汽管路、吹洗泵、通風電磁閥、燃油箱安裝位置、發動機接地線及線束插頭等均未發現異常，并檢查無相關加裝／改裝等。

    使用RDS診斷儀讀取故障碼（如圖1所示），發動機控制模塊ECM中有一個故障碼：P0451燃油蒸發系統壓力傳感器性能故障，信號無變化（當前）。據了解，之前因該問題已在其他站更換了燃油箱壓力傳感器。

    查閱維修通訊和TAC技術簡報，有相關類似故障的維修信息和解決方案，但查詢前幾次維修記錄已更換檢測相應的部件但未解決。由于原先在其他維修站維修，接下來先按照手冊中相關故障碼的診斷流程進行系統測試。查看P0451設置故障碼條件：油箱壓力信號偏移小于500Pa。檢查確認A7燃油泵和油位傳感器總成O形圈未損壞，蒸發排放炭罐外觀無異常，蒸發排放炭罐通風軟管連接正常，蒸發排放管未有泄漏、扭結、堵塞等現象。

    RDS讀取燃油箱壓力傳感器電壓為1.5V，比較正常車燃油箱壓力傳感器電壓數據為1.4V，無明顯差異。對燃油蒸發排放相關管路做了煙霧測試，但未發現有泄漏現象，并重新升級了ECM軟件。

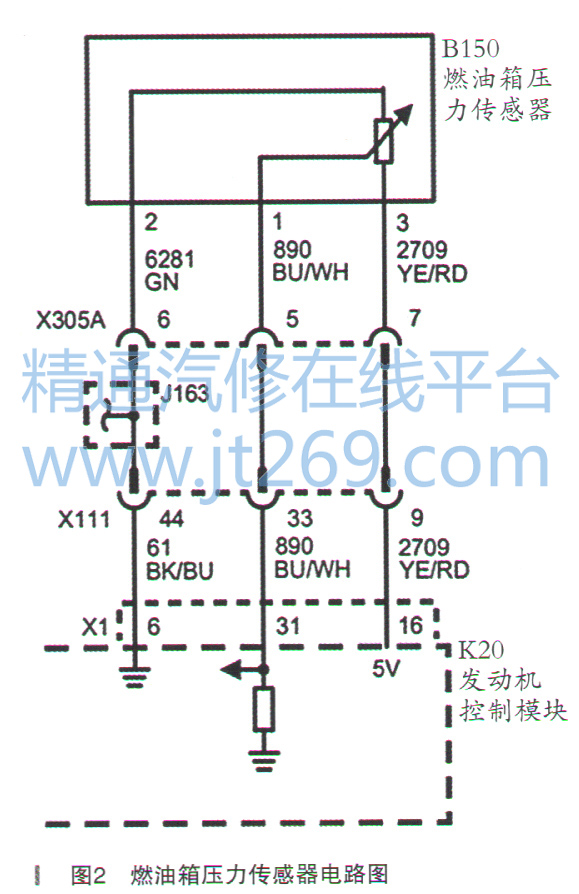

    檢查B150燃油箱壓力傳感器的線路（如圖2所示），點火開關置于OFF位置，拔掉B150插頭，測B150/2與搭鐵電阻小于5Ω，正常；點火開關置于ON位置，測量B150/3的電壓為12.1V，正常；確認診斷儀上發動機數據“燃油箱壓力傳感器”低于0.2V，正常；在B150信號電路端子1和5V參考電壓電路端子3之間連接一根帶3A保險絲的跨接線，確認診斷儀上發動機數據“燃油箱壓力傳感器”高于4.7V，正常；B150的3根導線端與端、線與線電阻均正常。檢查下來發現K20發動機控制模塊、導線、B150燃油箱壓力傳感器均正常。

    按照故障碼設置條件可以得知，燃油箱壓力傳感器并不是沒有信號輸出，而是ECM接收到信號超出故障碼設置的閾值而引起。用壓縮空氣從燃油箱加注口適當加壓燃油箱，燃油箱壓力傳感器信號電壓從1.4V降至0.2V（如圖3所示），再次說明傳感器本身、線路及ECM是正常，該故障是其他原因引起的故障。





    至此，維修手冊推薦的診斷步驟已經全部走完，但是車輛故障仍然沒有排除，因此接下來需要分析故障原因，重新梳理診斷思路并開發新的診斷步驟，如圖4所示。
