一輛上海通用雪佛蘭科魯茲轎車，發動機型號LDE，裝備自動擋變速器。車輛在行駛過程中出現發動機抖動、游車，轉速在900～1000r/min之間波動，加速無力現象。熄火之后車輛啟動困難，伴有啟動熄火的現象。據車主描述該車以前沒有出現過這種現象。
    故障診斷：汽車到達修理店時，驗證車主描述的發動機故障現象，啟動發動機發現啟動困難；踩下油門踏板啟動，然后松開油門踏板，發動機不熄火，但出現發動機抖動、游車，轉速在900～1000r/min之間波動，加速無力。接下來用解碼器KT600讀取發動機故障碼，出現了P0106進氣歧管絕對壓力傳感器性能故障碼。根據故障碼我們首先打開發動機艙蓋，進行基本元件連接情況檢查，發現線束上膠布有重新包過的痕跡，如圖1所示。經詢問得知該車在小修理廠維修過進氣歧管絕對壓力傳感器線路。外觀檢查之后，沒有發現進氣歧管絕對壓力傳感器元件與線束連接不可靠的現象。

    相關資料:2015年雪佛蘭科魯茲原廠維修手冊

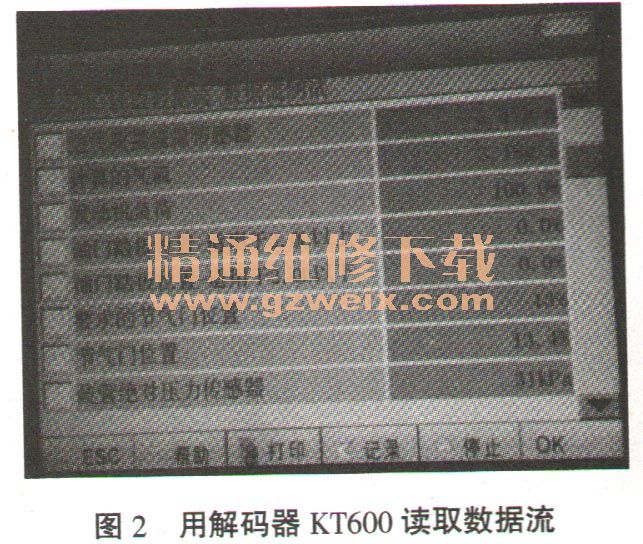

    故障分析：檢查外觀后，為了更快速和準確的排除故障，我們用解碼器KT600讀取了數據流，如圖2所示。

    數據流顯示進氣歧管壓力在30～45kPa左右，與正常科魯茲轎車對比，數據流正常。查閱上海通用雪佛蘭2013款科魯茲轎車進氣歧管絕對壓力傳感器電路圖如圖3所示，結合故障碼綜合分析。

    根據維修手冊可知上海通用雪佛蘭2013款科魯茲轎車進氣歧管絕對壓力傳感器使用的是壓敏電阻式傳感器，共有3條線。此傳感器工作特點是發動機控制模塊（ECM）向傳感器提供經過調節的5V電壓。發動機控制模塊向低電平參考電壓電路提供搭鐵。進氣歧管絕對壓力傳感器向發動機控制模塊提供信號電壓，以響應進氣歧管絕對壓力傳感器信號電路上的壓力變化，壓力轉換元件是利用半導體的壓阻效應制成的硅膜片。硅膜片的一側是真空室，另一側導入進氣歧管壓力，所以進氣歧管內絕對壓力越高，硅膜片的變形越大，其變形量與壓力成正比。附著在薄膜上的應變電阻的阻值產生與其變形量成正比的變化。利用這種原理，可把進氣歧管內壓力的變化變換成電信號。發動機控制模塊將輸入的信號電壓轉換為壓力值。根據傳感器的工作原理結合經驗，根據前面故障診斷的結果，故障碼出現的原因有：
    B74進氣歧管絕對壓力傳感器5V參考電壓對搭鐵短路；
    B74進氣歧管絕對壓力傳感器信號線與搭鐵短路；
    B74進氣歧管絕對壓力傳感器信號線斷路；
    B74進氣歧管絕對壓力傳感器低電平參考電壓斷路；
    B74進氣歧管絕對壓力傳感器5V參考電壓線線路電阻過大；
    B74進氣歧管絕對壓力傳感器信號線電阻過大；
    B74進氣歧管絕對壓力傳感器低電平參考電壓線路電阻過大；
    B74進氣歧管絕對壓力傳感器元件損壞；
    K20發動機控制模塊元件損壞。
    故障排除：查閱上海通用雪佛蘭科魯茲轎車電路圖，根據數據流的分析我們可以排除一些可能性，如：
    1.974進氣歧管絕對壓力傳感器5V參考電壓對搭鐵短路；
    2.974進氣歧管絕對壓力傳感’器信號線與搭鐵短路；
    3.974進氣歧管絕對壓力傳感器信號線斷路；
    4.974進氣歧管絕對壓力傳感器低電平參考電壓斷路；
    因為上述4個原因?qū)е碌倪@些故障會使進氣歧管壓力的數據流顯示為0kPa或127kPa。
    按照先簡后繁原則逐步排除故障。先檢查B74進氣歧管絕對壓力傳感器低電平參考電壓線，萬用表一端接在進氣歧管壓力傳感器低電平參考電壓線974/2號針腳，另一端搭鐵，電阻為0.01Ω左右，可以判定低電平參考電壓線無電阻過大且歧管壓力傳感器通過發動機電腦搭鐵正常。打開點火開關檢查進氣歧管絕對壓力傳感器5V參考電壓線電壓，測974/1號針腳有5V電壓，說明發動機電腦給進氣歧管壓力傳感器提供5V電壓正常。關閉點火開關，拔下發動機控制模塊，測量5V參考電壓線電阻，一端搭974/1號針腳，另一端搭K20發動機控制模塊X2136號針腳，電阻為0.01Ω左右。測量信號線電阻一端搭974/3號針腳，另一端搭K20發動機控制模塊X2/8號針腳，電阻為0.01Ω左右，正常。懷疑是不是由于進氣歧管絕對壓力傳感器損壞導致故障的出現。更換了進氣歧管絕對壓力傳感器，啟動正常，無不良現象，清除故障碼，故障排除，系統恢復正常。
     維修總結：在對電控發動機系統傳感器進行故障診斷與排除時，首先需要全面掌握發動機電控系統傳感器的原理、結構，根據故障現象、故障碼、數據流、傳感器波形對癥下藥，利用電路圖由簡到繁排除故障，這樣才能事半功倍，快速診斷排除故障。
