（三）安裝方法
    (1)安裝曲軸鏈輪。
    (2)安裝油泵鏈條。
    (3)安裝機油泵鏈條張緊器。
    (4)將凸輪軸定位工具安裝至凸輪軸，如圖13所示。

    (5)確認1號氣缸位于壓縮行程的TDC位置（曲軸定位銷擋住平衡軸配重）。
    (6)安裝張緊臂和鏈條導板。
    (7)安裝鏈條張緊器。
    (8)安裝正時鏈條。
    (9)從自動張緊器拆下定位銷或回形針并張緊正時鏈條。
    (10)安裝發動機前罩。
    (11)安裝前油封。
    (12)安裝發動機懸置件。
    (13)安裝驅動帶惰輪。
    (14)安裝水泵帶輪。

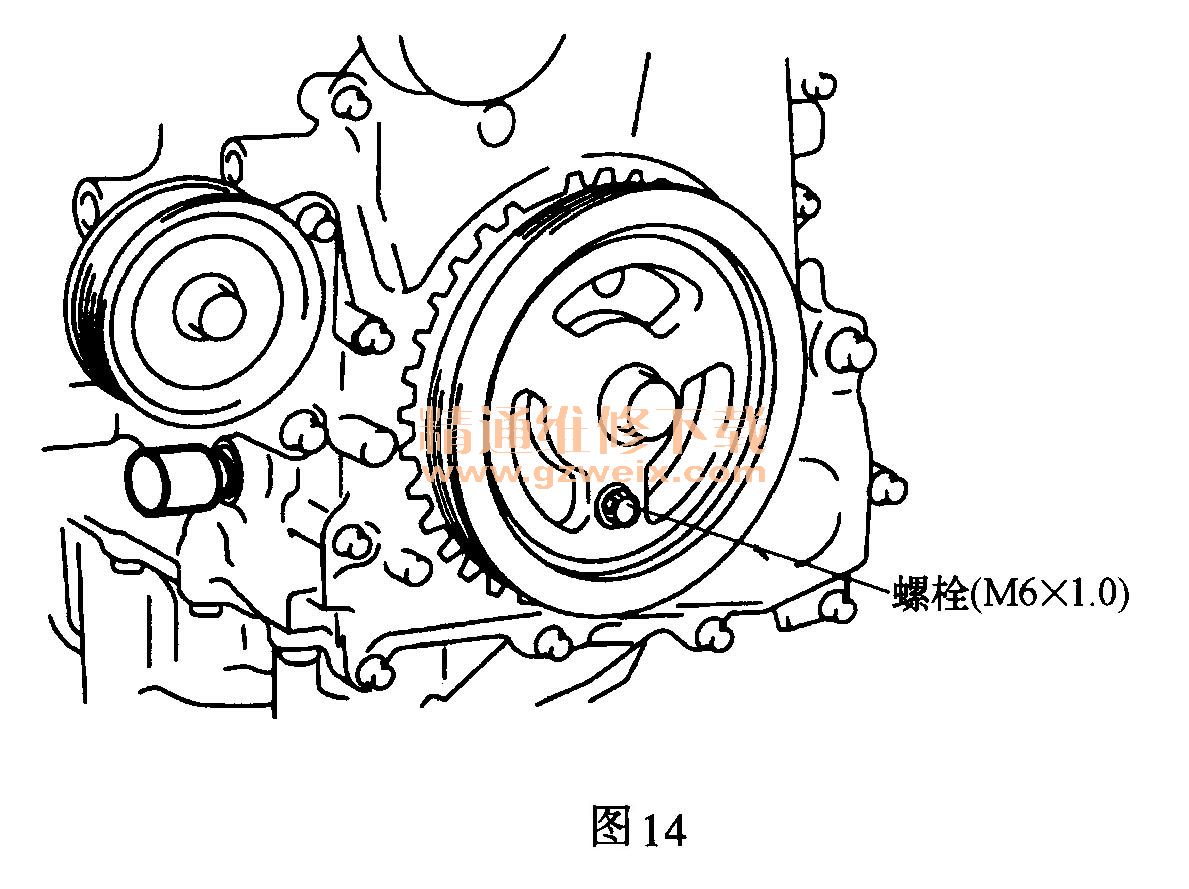

    (15)安裝曲軸帶輪時，可將其暫時擰緊并使用合適的螺栓M6 x 1. 0將其固定在發動機前罩上，如圖14所示。

    (16)用專用扳手固定曲軸帶輪。
    (17)按以下順序擰緊曲軸帶輪鎖定螺栓。
    1)96～104N·m。
    2)87°～93°。
    (18)擰下安裝在曲軸帶輪上的螺栓M6 x 1 ．0。
    (19)從凸輪軸上拆下凸輪軸定位工具。
    (20)從氣缸體的堵塞孔拆下曲軸定位銷。
    (21)將曲軸順時針旋轉兩圈，然后檢查氣門正時。
    注意：如果沒有對準，則需松開曲軸帶輪鎖定螺栓并從第（4）步開始重復操作。
    (22)安裝氣缸體堵塞。
    (23)安裝右前驅動軸。
    (24)其他步驟按拆卸的相反順序進行。
