（1）拆卸氣缸蓋罩。

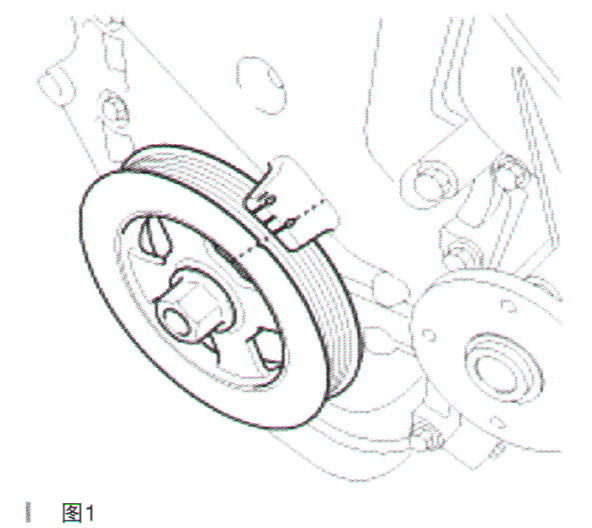

      （2）將1號氣缸設置在壓縮沖程TDC（上止點），轉(zhuǎn)動曲軸皮帶輪，并對齊凹槽和正時鏈條蓋的正時標記，如圖1所示。檢查進氣和排氣CVVT鏈輪的TDC標志是否與氣缸蓋表面平齊，如圖2所示。如果沒有，將曲軸轉(zhuǎn)動1圈（360°）。參考：不要逆時針轉(zhuǎn)動曲軸皮帶輪。



      （3）拆卸正時鏈條蓋。

      （4）拆卸正時鏈條張緊器（如圖3所示中A）。參考：不要再次使用已分離的張緊器。

    （5）拆卸正時鏈條張緊器臂（如圖4所示中A）。

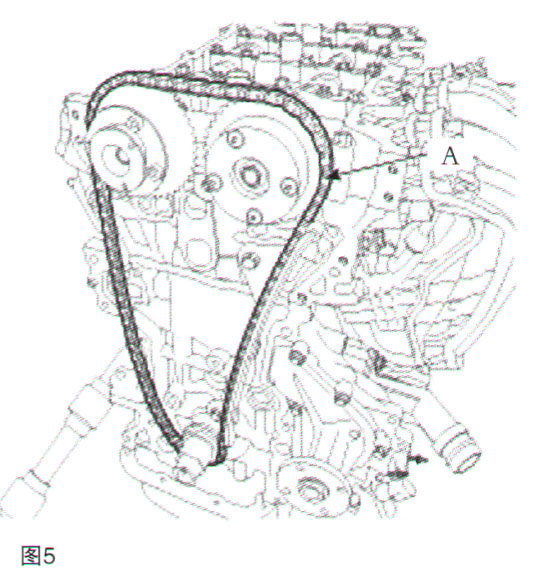

      （6）拆卸正時鏈條（如圖5所示中A）。

      （7）拆卸正時鏈條導軌（如圖6所示中A）。
