佳能G系列數碼相機，一直以其便攜性兼具專業性的特點受到用戶好評。便攜性是指它的外形一體，體積相當于普通的卡片機。專業性是指該系列的相機使用了較大面積的圖像CCD，酉似最大達到2.8的鏡頭光圈，保證了該相機即使在較暗的光線環境下，不使用任何閃光燈等外加光源輔助，也能夠拍攝出理想畫質。同時，該系列相機兼?zhèn)淞藢?zhuān)業機具有的P.S.A.M等創意攝影模式，加上可以翻轉的顯示屏和機頂?shù)耐饨娱W光燈備用插口，因而成為許多人的首選。

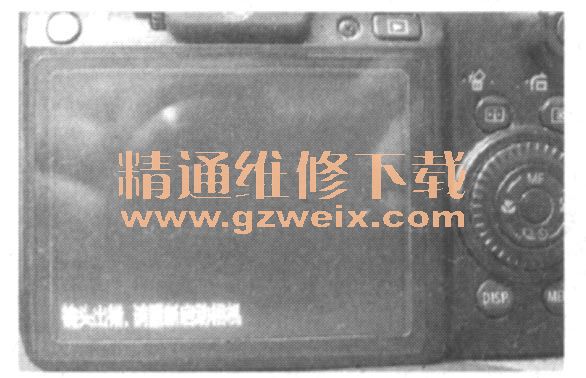

    佳能G10數碼相機（實物如圖1所示）的常見故障，是鏡頭的光圈控制排線和對焦排線容易累積疲勞損斷。當鏡頭的光圈控制排線損斷時，會造成拍攝狀態黑屏，或鏡頭取景亮度不夠，或拍攝出來的圖像曝光過度，無法正常使用。鏡頭的對焦排線損斷后，相機鏡頭的對焦機構不正常不到位，此時可能出現鏡頭取景成像模糊，或者鏡頭因?yàn)閷?duì)焦機構不到位而出現關機時鏡頭無法正常收回到位，鏡頭因此卡死在外，相機發出錯誤提示信息（見圖2），然后死機。

    相機的鏡頭來回運動多，鏡頭的光圈控制排線和對焦機構的排線，反復來回收放，時間一長，累積疲勞，就必然斷損。這個也符合事物的一般規律，機械運動越多的部件，越容易先行出現故障，然后進入維修期。

    下面，筆者把拆修佳能G10數碼相機，給該機更換鏡頭光圈排線和對焦排線的經過擬寫出來，供同行和愛好者參考。

一、外殼及各大組件的拆卸

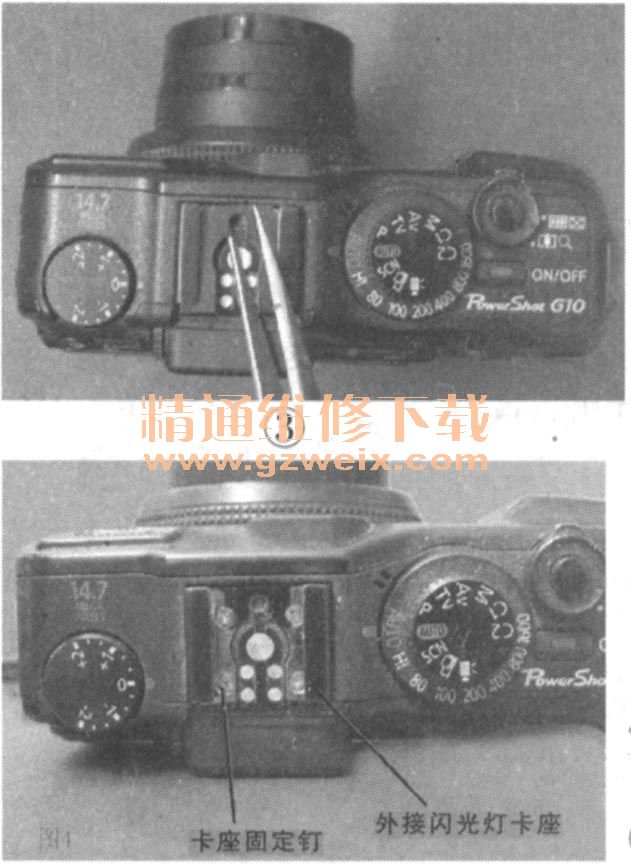

    1．如圖3所示，用鑷子挑起相機頂部的閃光燈卡座簧片，向南端移出，至如圖4狀態。

    2．如圖4所示，擰下卡座的4顆固定釘，拿開外接閃光燈卡座。
    3．如圖5所示，按下圖中的鏡頭圈鎖定鍵，輕輕轉動鏡頭套圈位置，將鏡頭套圈卸下。

    4．?dāng)Q下相機左右兩邊和底部的固定釘，將相機前后蓋拿開，至如圖6所示。
    5．?dāng)Q下如圖6中的固定釘6-1和6-2。
    6．?dāng)Q下如圖7中相機后面的固定釘7-1、7-2、7-3、7-4，將線7X-1從相機主板上分離出來，將黑色接線槽壓板7X-2挑起，讓頂部按鍵板排線從卡線槽中分離出來。
