尼康S9100數碼相機鋰電池型號為EN -EL12，輸出電壓3.7V，容量1050mAh，與之配套的充電器有直充型和座充型兩種：直充型充電器型號為EH-69P，輸入交流電壓100V～240V、50/60Hz、輸出電壓5V/0.55A，充電時直接通過連接線把相機與充電器連接，不必取下相機內鏗電池；座充型充電器型號為MH-65，輸入交流電壓100V～240V、50/60Hz，輸出電壓4.2V/0.7A。兩種充電器構造、原理均不同，下面分別對其原理進行簡要分析，供參考。

    一、工作原理分析

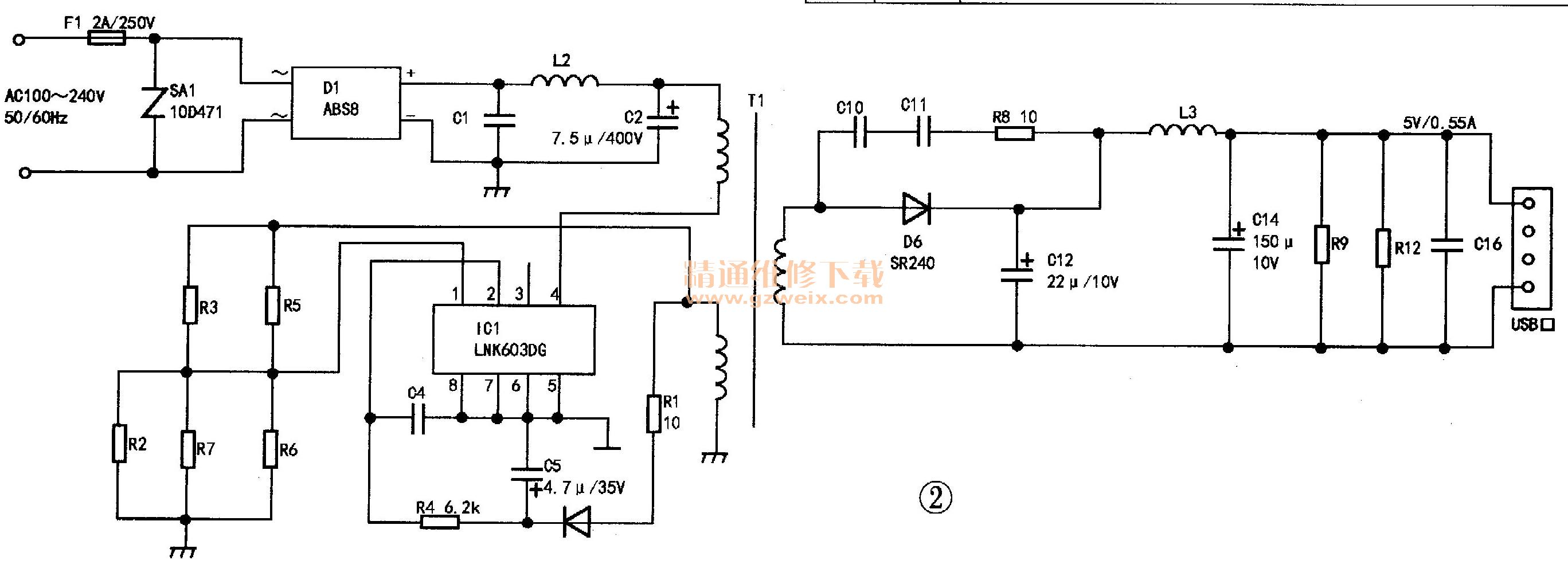

    圖1是該相機銼鋰電池直充型充電器實物圖，由尼康S9100數碼相機鋰電池獲電器工乍原理與檢修兩塊電路板構成，一塊是電源變換電路部分，將市電轉化為一組脈沖電壓，對該組脈沖電壓的整流、濾波電路單獨制作在另一塊電路板上，把開關變壓器輸出的脈沖電壓整流、濾波后通過USB口輸出，實繪電路如圖2所示。

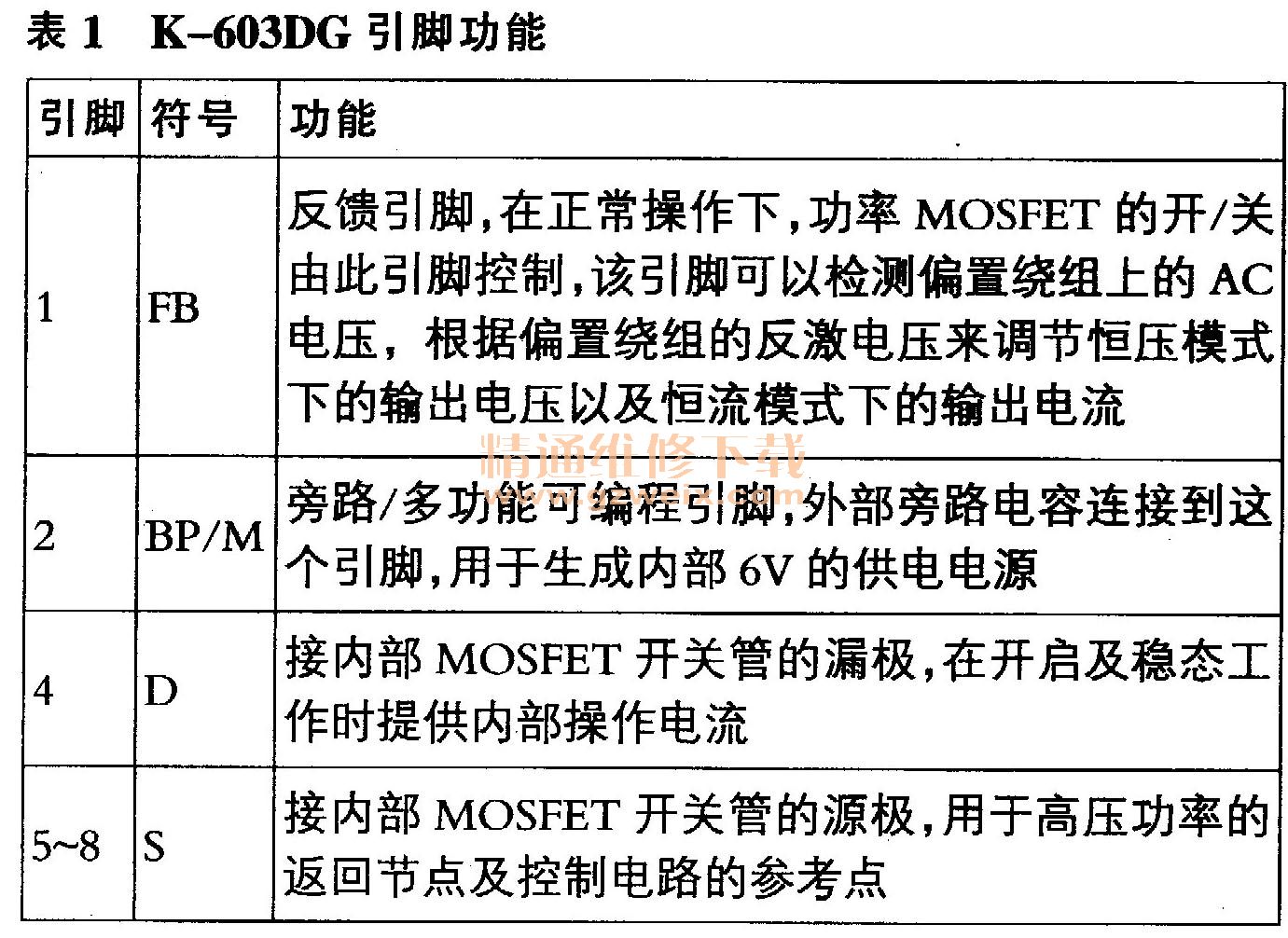

    該直充型充電器以LNK-603DG（IC1）為核心元件，大大簡化恒壓／恒流轉換器的設計，省去了所有控制環路補償電路及光電禍合器和次級控制電路。LNK-603DG是Power Integrations公司生產的LinkSwitch系列產品，內置700V的功率MOSFET、開／關控制狀態調節器、自偏置的高壓開關電流源、頻率抖動、逐周期的電流限制及遲滯熱關斷等電路，其引腳功能如表1所示。

    上電，交流市電經DI（ABS8）整流，L2和c l.、C2 π濾波，得到約300V的直流電壓，經開關變壓器T1初級繞組加至IC1的⑤～⑧腳。IC1內部6V穩壓器從MOSFET漏極吸收電流，將連接在②腳的旁路電容C4充電到6V、IC1內部振蕩器開始工作。電源啟動后，其工作電壓由R1、D3、C5、R4構成的偏置電源提供。IC1的恒壓輸出使用其內部開／關控制來調節，通過頻率控制來實現恒流調節，反饋電阻R3、R5與R2、R7、R6以確定額定輸出電壓及恒流調節閉值。
