本文以三星PL65數碼相機的閃光燈電路為例，分析數碼相機閃光燈電路的原理與檢修。

    1．電源分析

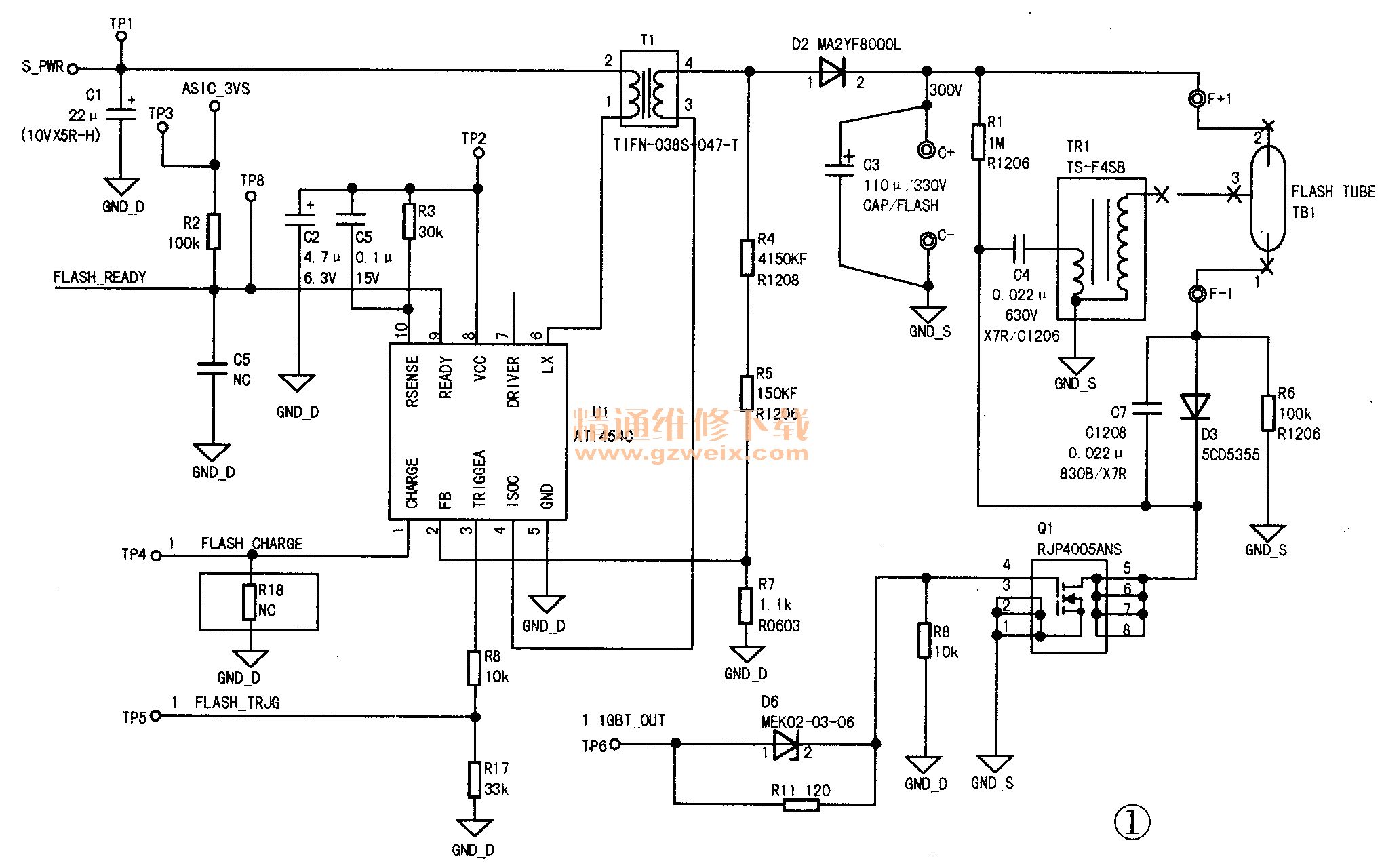

    三星PL65數碼相機閃光燈電路圖如圖1所示，本電路采用了閃光芯片AT1454C模塊，每邊5腳雙列布局。①腳是充電信號輸入控制端；②腳是充電電壓檢測輸入端；③腳是閃光觸發方式信號輸入控制端，由該腳輸入的信號決定閃光燈是單次輸出還是頻閃輸出；④腳是升壓變壓器次級電流輸入端；⑤腳接地；⑥腳是升壓變壓器的初級電流輸入端；⑦腳觸發信號輸出控制端；⑧腳正電源輸入端；⑨腳是充電完畢指示信號輸出端；⑩腳是電源檢測輸入端。

    閃光燈工作原理：電路工作時，電路通過TP4向IC塊輸入充電信號flash charge到①腳，IC工作，變壓器T1的次級感應出電壓經過D2整流后形成300V的電壓，給主電容C3充電a由電阻R4, R5, R7組成的分壓電路向IC的②腳提供充電電壓檢測信號，當②腳的電壓接近1.09V時，IC充電電路停止工作。此時IC的⑨腳輸出充電完畢信號，相機的閃光攝影充電指示燈由周期性閃亮轉變?yōu)槌Ａ粒�同時該信號輸送到相機CPU，告知CPU可以解除快門釋放控制進行拍攝操作了。當需要進行閃光拍攝時，相機的CPU發出閃光觸發指令，從TP5出來經過電阻R17,R18組成的電路輸入到IC的③腳，經過IC處理后從⑦腳輸出觸發信號，該觸發信號經過R11和D8加至場效應Q，使Q1導通，觸發電容C4上的電荷通過Q1和觸發線圈TR1的初級形成回路釋放，在觸發線圈的次級感應出高電壓將燈管激活。燈管被激活后，主電容C3的電荷通過燈管、D3,Q1形成回路釋放。當需要燈管進行頻閃發光時，相機的CPU發出脈沖觸發信號，場效應管Q1間歇導通，電路間歇觸發，燈管間歇閃光。

    2．常見故障檢修
    （1）不充電一般檢測IC的電源輸入電壓是否正常，充電信號是否輸入，在使用模塊做閃光電路的相機中，不充電的故障，大多為IC損壞，更換IC即可。

    （2）不閃光相機能充電，不閃光。重點檢查觸發電路的電阻R1、觸發電容C4、觸發線圈TR1、場效應管Q1、燈管。維修實踐中，場效應管損壞率相對最高，占90％左右，其次是燈管老化。燈管老化后，初期會出現時閃時不閃的故障現象，老化的后期燈管不亮。

筆者判斷燈管是否老化的經驗是：一看燈管是否能觸發，當按下按鈕閃光拍攝的時候燈管中如果有一絲微光閃出，說明電路的充電和觸發等電路正常，問題出在燈管上，反之要先查觸發電路是否正常；二看燈管的兩頭玻璃是否發黑；三看燈管兩頭是否產生細小裂紋。有時候，燈管既不發黑，也無裂紋，但燈管也是損壞的。所以，當觸發電路正常的時候，換燈管是較好的選擇。
